Comment installer vous-même siphon

L'installation d'un siphon est une opération tellement simple qu'il ne faut pas se précipiter pour faire appel à un plombier qualifié. La conception moderne des siphons est assez simple, ce qui vous permet de faire tout le travail vous-même. De l'outil, vous avez seulement besoin d'un tournevis. Dans certains cas, d'autres outils sont nécessaires. Ne vous inquiétez donc pas du regard monotone du vieux siphon et des termes complexes en matière de plomberie. Avant de vous apprendre à installer un siphon, nous vous suggérons de vous familiariser avec son design.

Principe de fonctionnement

Principe de fonctionnement

Un siphon est la connexion entre l'évier d'eaux usées (évier, évier, baignoire, etc.) et les eaux usées. Grâce au siphon, les eaux usées sont évacuées, les déchets inacceptables pour les eaux usées sont conservés. Syphon protège également l'appartement des gaz, du bruit et des insectes des égouts. Favorise la dernière vanne dite hydraulique.

Astuce! Si vous regardez sous l'évier, vous pouvez voir un tuyau ou un genou incurvé. Dans ce coude (ou genou), il y a toujours de l'eau qui ferme les odeurs désagréables. Lorsque vous ouvrez le robinet, l'eau est expulsée de la fermeture dans le système d'égout de la maison commune. Dans le volet lui-même reste quelque part avec 0,5 litres de liquide.

Espèces

Espèces

Les siphons sont divisés en fonction de trois critères: le type de récepteur des eaux usées, la forme de la porte et les matériaux de fabrication.

Selon le type de récepteur des eaux usées, les appareils sont divisés en siphons:

  • pour évier (comme dans la cuisine, donc dans la salle de bain);
  • pour le bain;
  • pour une cabine de douche (appelée échelle);
  • pour machine à laver;
  • pour le lave-vaisselle;
  • pour cuvette de toilette;
  • pour l'urinoir;
  • pour bidet.

La forme des siphons de la partie joint partage:

  • sur tubulaire (ou genou);
  • sur la bouteille.

Selon les matériaux de fabrication, les siphons se partagent:

  • sur du plastique;
  • sur le métal.

Astuce! Le matériau le plus populaire est le plastique. Le métal ne se justifie que pour des raisons esthétiques. À tous autres égards, y compris en termes de prix, il perd du plastique.

Parmi les siphons en plastique pour les éviers dans la bouteille leader du marché. Il ressemble vraiment à une bouteille verticalement posée. Ce siphon ferme le cou avec un bouchon à travers lequel le tube est maintenu. Le tube va en profondeur, mais pas au fond. Quelque part sous le cou bouché, il y a un trou. Dans l’intervalle allant du fond à ce trou (y compris la cavité du tube), il y a toujours de l’eau qui protège les résidents des odeurs des égouts. Essentiellement, il s’agit du même pli qu’un siphon tubulaire ordinaire. Seule la bouteille a un fond amovible. Il accumule des particules lourdes de déchets faciles à éliminer lors du dévissage du liège. Sur l'exemple ci-dessous d'un dispositif à bouteille pour l'évier, des instructions détaillées vous indiqueront comment installer correctement le siphon.

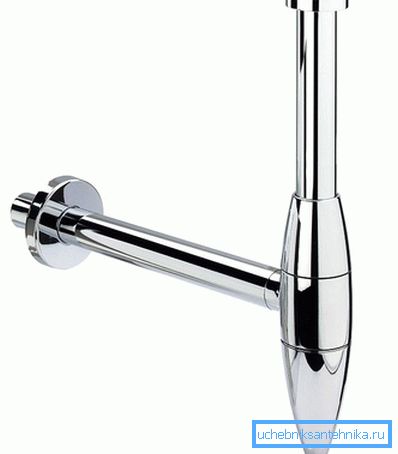

Version en bouteille

Astuce! Les siphons pour différents récepteurs d’eaux usées ne sont fondamentalement pas différents, mais ont une forme différente. Cela est dû aux caractéristiques des lieux dans lesquels les appareils sont montés.

Pour les tuyaux d'égout à partir du trou de vidange de l'évier, la distance est supérieure à celle du trou de vidange de la baignoire et donc tous les détails à un emplacement vertical. Pour cette raison, il est peu probable que vous rencontriez un siphon de type bouteille pour le bain ou la douche.

Pour receveur de douche

Quant au bain, il nécessite alors obligatoirement une sortie supplémentaire pour le trop-plein. La fonction de débordement peut également se produire au niveau des puits et de certains autres récepteurs.

Des siphons séparés pour le lave-vaisselle ou la machine à laver le sont, mais dans la pratique, les tuyaux d'un tel équipement sont le plus souvent reliés à des siphons sous un évier ou une salle de bain. Dans ce cas, ces derniers doivent avoir des entrées supplémentaires en dessous du trou de drainage et avant le joint hydraulique - les soi-disant unions.

Installation du siphon de l'évier

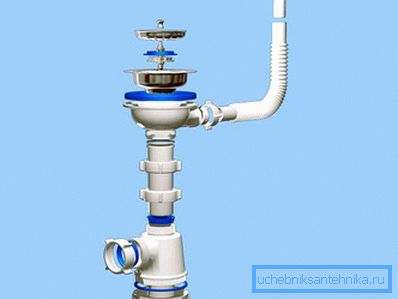

Détails sous l'évier

Avant de procéder à l'installation du siphon, il est nécessaire de se familiariser avec les accessoires inclus dans le kit. En connaissant leur objectif, vous serez plus facile à gérer.

Légende

Légende

Dans le vocabulaire de la plomberie, il y a beaucoup de mots. Après la première lecture, vous ne comprendrez pas immédiatement de quoi il s'agit ni de quoi il a l'air. Et malgré cela, il est assez réaliste de savoir comment installer un siphon. Nous vous invitons à vous familiariser avec la liste des symboles:

  1. Buse - un petit morceau de tuyau rigide. Il peut être droit, en boucle, pivotant, fileté à une extrémité ou aux deux extrémités, ou un support pour la connexion à d'autres connexions. En un mot, le tuyau de branchement est une unité élémentaire de communications sanitaires rigides.
  2. Bec - extension à l'extrémité du tuyau (tuyau) pour le connecter à un autre tuyau (tuyau). Un large joint en caoutchouc est inséré à l'intérieur de cette extension, puis à l'extrémité du tuyau attaché (tuyau).
  3. Le drain n'est pas le trou de l'évier ou du bain, mais déjà la partie du siphon qui y est directement fixée. Le drain se compose d'une grille de protection, d'une longue vis de fixation, d'un tuyau de drainage, au centre duquel se trouve une cavité filetée, de deux joints en caoutchouc, d'ondulations pour éliminer les drains et autres.
  4. Mamelon intermédiaire - la partie reliant le Mamelon de vidange et le réservoir de siphon. Selon le modèle de siphon, des tuyaux de branchement supplémentaires étroits - des raccords peuvent s'écarter du tuyau intermédiaire. Parfois, le rôle d'un tuyau intermédiaire est joué par un tuyau de drainage allongé - tout dépend du modèle spécifique.
  5. Le réservoir du siphon, également appelé bouteille, est le siphon d’eau - la partie principale du siphon contient de l’eau tout le temps. La bouteille est désassemblée en deux parties: un fond arrondi à côtés hauts et un dôme avec un tuyau de refoulement sur le côté et un tuyau d’entrée à l’intérieur (en partie sous le dôme).
  6. Tuyau ondulé - ondulé. Souvent utilisé pour connecter le siphon au tuyau d'égout.
  7. Poignets - adaptateurs tubulaires pour tuyaux, tubes et tuyaux. Ils sont nécessaires lorsque les diamètres des parties connectées de la structure ne correspondent pas.

Instructions d'installation siphon à bouteille

Instructions d'installation siphon à bouteille

  1. Portez des gants en caoutchouc, placez un seau sous l’évier et démontez le vieux siphon.
  2. Nettoyez l'entrée du tuyau d'égout et recouvrez-le temporairement d'un chiffon pour protéger votre système respiratoire des gaz d'égout.
  3. Placez un joint en caoutchouc sur le drain de l'évier (tous les joints doivent être dans le kit).
  4. Insérez-le dans le trou avec la grille de protection posée dessus et amorcez la vis de fixation.
  5. En bas, appliquez le produit d'étanchéité sur l'orifice de drainage (vous pouvez également l'appeler un joint en caoutchouc d'une largeur de 3 à 5 mm) et montez-le à l'aide de la douille du raccord de drainage.
  6. Avec votre main libre, commencez à visser la vis de fixation. Si le tuyau de vidange ne roule pas lorsque le boulon est serré, c'est bien. Dans ce cas, vous pouvez soulever et serrer la vis de fixation à l'aide d'un tournevis, comme suit.
  7. Faites glisser le joint sur le mamelon intermédiaire et fixez-le au mamelon de vidange à l'aide d'un écrou de couplage (tous les écrous de couplage doivent être dans le kit).
  8. Fixez un joint à l’ouverture du tuyau d’entrée au sommet du dôme du siphon et fixez la structure à l’aide d’un tuyau intermédiaire à l’aide d’un écrou.
  9. Utilisez également un joint et un écrou pour raccorder le tuyau de sortie du siphon à l’ondulation (il n’est peut-être pas inclus dans le kit de siphon).
  10. Si le diamètre du tuyau d'évacuation du siphon ne coïncide pas avec le diamètre des ondulations, achetez un brassard. Avant de fixer le tuyau d'embranchement à l'ondulation à travers le brassard, retirez le joint d'étanchéité du tuyau d'embranchement - cela n'est pas nécessaire avec le brassard.
  11. Insérez un joint en caoutchouc dans la prise du tuyau d'égout (il ne doit pas être inclus dans le kit de siphon), puis dirigez l'extrémité libre des cannelures au même endroit.

Ceci termine l'installation du siphon. Ouvrez l’eau, placez un journal sous le siphon et fermez l’eau en une minute. Journal sec? Si oui, alors vous avez réussi. Sinon, vérifiez tous les écrous et les joints. Cela n’aidera pas non plus, puis démontez le siphon dans la zone à problèmes et assemblez-le, en appliquant du mastic à la silicone sur le joint en caoutchouc et le filetage.

Peut-être serez-vous intéressé par du matériel supplémentaire sur notre site:

  • Comment nettoyer le colmatage vous-même
  • Comment installer une échelle pour l'âme
  • Comment faire un égout
  • Comment connecter un porte-serviettes chauffant avec un tuyau

Vidéo

Vous pouvez en apprendre davantage sur les nuances de l'assemblage du siphon à partir de la vidéo proposée par nous:
