Comment la coupe de tuyau est effectuée: principe de mise en
Les matériaux utilisés pour les pipelines doivent être ajustés et diverses méthodes de fragmentation peuvent être utilisées à cet effet, par exemple le découpage au laser des tubes en tant que l’un des types de pièces d’usinage les plus précis. Il existe d’autres méthodes, dont la base peut être appelée découpe sans flamme, c’est-à-dire qu’il est interdit d’utiliser des torches comme un brûleur à gaz ou un couteau à essence, ce qui augmente considérablement la précision de l’ajustement.
Nous parlerons de ces unités et de la façon de les utiliser ci-dessous. Nous vous fournirons également une démonstration thématique de la vidéo présentée dans cet article.
Fragmentation de tuyaux
Note L'outil le plus simple pour se couper les mains à la maison peut être appelé une scie à métaux pour le métal. Mais un tel outil ne peut couper que des profils de faible section. De plus, avec une toile, il est très difficile de maintenir une ligne plate sur tout le périmètre. Nous ne considérerons donc pas cette méthode.
Types d'équipement

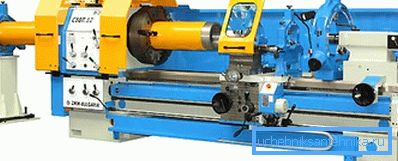

- Un tel équipement pour couper des tuyaux, comme une machine sur la photographie supérieure, peut produire un traitement de tournage de tuyaux, de colonnes et de différentes parties du pipeline, ce qui est extrêmement nécessaire dans les domaines de l’exploration géologique, de l’industrie pétrolière, gazière et du traitement du minerai, en génie mécanique. Cette machine est choisie en tenant compte des paramètres suivants: la section transversale des trous de la broche; distance entre deux centres; section maximale d'une pièce à traiter; la présence ou l'absence d'une machine semi-automatique pour le filetage; la stabilité du lit.

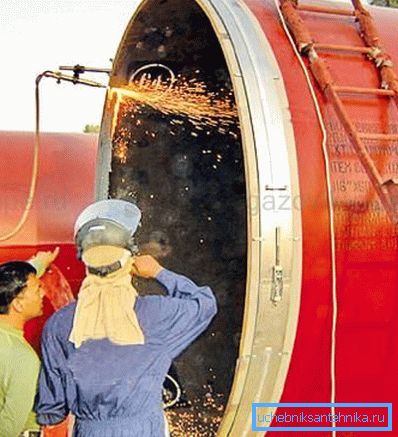

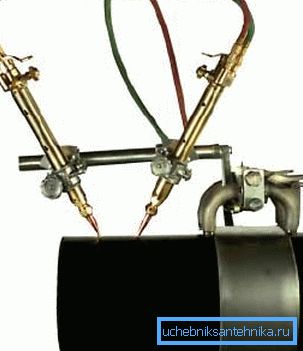

- La machine à ruban pour couper les tuyaux "MONARCH BAND MACHINE" est utilisée lorsque le pipeline est déjà dans une tranchée ou qu'il y a un manque d'espace libre pendant le traitement. Il est à noter que la bande en acier inoxydable ne prend que 153 mm, ce qui est presque négligeable pour une grande section. Lors de la finition avec un tel équipement, le diamètre est possible de 159 mm à 1529 mm. De plus, la machine peut chanfreiner même à partir d'une extrémité du tuyau fortement déformée.

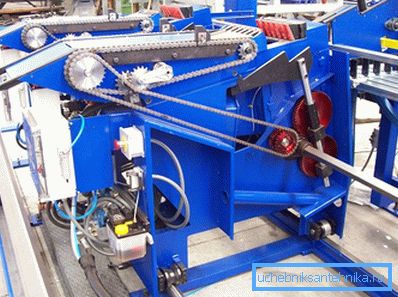

- Ces stations sont utilisées pour les billettes d’acier noir et d’acier inoxydable. C’est ici que s’effectue la découpe d’un tube de forme large et de petit diamètre et de section transversale ronde, carrée et rectangulaire, alimenté en sciage par une station automatisée.. De plus, la ligne automatique est équipée d'un poste de déchargement pouvant accumuler des fragments déjà préparés.
| Diamètre | mm | 10-100 |
| Coupe transversale du profil carré et rectangulaire | mm | 1010; 6585/1510; 10060 |
| Épaisseur du mur | mm | 1-5 |
| Longueur | mm | 4000-8000 |
| Longueur de coupe | mm | 340-8000 |
| Puissance d'entraînement (moteur) pour une tête de scie | kw | 3.3 |
| Diamètre du disque | mm | 270-350 |
Ligne de découpe automatique de disque

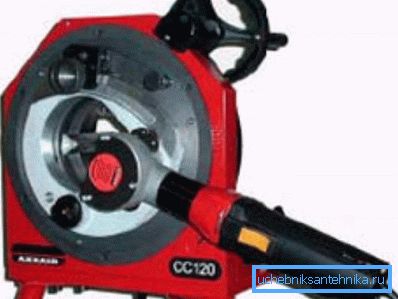

- Axxair CC121fs a la capacité de couper perpendiculaire sans bavures, avec un écart maximal de 0,25 mm, et, grâce à la pince, d’éviter la déformation même lors de la coupe de tuyaux à paroi mince. De tels mécanismes sont assez compacts et ont un faible poids, ce qui leur permet d'être utilisés non seulement dans l'atelier, mais également sur le chantier. La série CC est équipée d’un système de rotation manuelle à molette qui facilite le processus de coupe. Elle est en outre complétée par un soudage orbital.
- Un outil de coupe de tuyau comme FIN&FICEP est conçu pour la fragmentation par taille, le découpage de différentes formes, ainsi que pour le chanfreinage.
| Modèle, série | PB |
| Axe CNC (pièces) | 6 |
| Diamètre possible (mm) | 060-01420 |
| Epaisseur de paroi: plasma d'air (mm) | 5-25 |
| Epaisseur de paroi: gaz (mm) | 5-10 |
| Longueur possible (mm) | 800-12000 |
| Poids maximum (kg) | 6000 |
| Angles d'intersection possibles | 20? -160? |
| Dispositif de serrage | 5 prises |
| Chanfrein en angle | 30? -150? |
| Porte-clip électronique | 1 set |
| Mouvement longitudinal (axe Y): valeur de course max Précision de positionnement de la vitesse de positionnement | 12 000 mm 10 000 mm / min 0,3 mm |
| Avancer / reculer (axe des X): valeur de course maximale Précision de positionnement de la vitesse de positionnement | 600 mm 1500 mm / min 0,2 mm |
| Montée et descente (axe Z1): valeur de course max Précision de positionnement de la vitesse de positionnement | 560 mm 1500 mm / min 0,2 mm |
| Rotation de tuyau (axe?): Précision de positionnement de la vitesse de rotation de l'angle de rotation | Non limité à 0-8 tpm 0,2 ° |
| Course radiale de la torche (axe 1): précision de positionnement de la vitesse d'inclinaison de l'angle d'inclinaison | ± 45 ° 0-18 tour / min 0,2 ° |
| Inclinaison de la torche pour le chanfrein (axe 2?): Précision de positionnement de la vitesse d'inclinaison de l'angle d'inclinaison | ± 60 ° 0-18 tour / min 0,2 ° |
| Écran tactile couleur | 1 set |
| Chalumeau à gaz | 1 set |
| Module de support de tuyau | 6 pièces |
Spécifications techniques FIN&FICEP
Chanfrein
Explication Dans la figure du haut, la valeur: a est l'angle de retrait; P audacieux émoussage; d - profondeur de la coupe ou de la jambe; w - largeur en gras; H est l'épaisseur totale.
Il n'y a que trois façons de chanfreiner la pièce: méthode en forme de X, en forme de Y et en forme de J, que vous pouvez également nommer V, K, Y, respectivement. - Les instructions le permettent (voir également l'article Tuyaux en fonte pour eaux d'égout: avantages et techniques d'installation diverses).
Le chanfreinage est effectué de deux manières: mécanique et thermique, et le rôle principal dans le choix de la méthode n'est pas le prix, mais le résultat final. Par conséquent, le procédé le plus préférable peut être appelé traitement mécanique, car dans ce cas, le processus de traitement n'est pas affecté par les propriétés chimiques et physiques du matériau.
Malgré le fait que la méthode mécanique prend plus de temps, il existe un avantage majeur: l'absence totale de zone d'influence thermique, bien que le traitement thermique soit beaucoup moins cher et puisse être effectué de vos propres mains.
Conclusion
Comme vous le savez bien, la coupe de tuyaux sans flamme, ainsi que leur traitement (chanfreinage) est beaucoup plus onéreuse, mais la qualité du traitement augmente invariablement. Bien sûr, si vous installez une plomberie ou un chauffage ordinaire, une précision élevée est inutile, mais elle est d’une importance primordiale dans la production industrielle (voir également l’article Tuyaux d’égout en fonte: leurs types et les 4 règles de fonctionnement de base).
