Comment le câble est posé indépendamment dans des tuyaux de

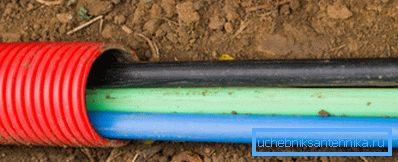

Si poser un câble dans un tuyau sous une route est quelque chose d'assez ordinaire, un agencement similaire de câblage d'alimentation ou de câblage à faible courant dans l'épaisseur de la chape ou dans un mur s'est généralisé relativement récemment. Auparavant, la plupart des compatriotes posaient le câble d'alimentation dans les rainures préfabriquées, mais l'utilisation du tuyau présente un certain nombre d'avantages évidents.

Avantages de la pose de câbles dans le pipeline

Un tuyau pour poser un câble dans le sol, sur une chape ou dans un mur, en comparaison avec des portes, est caractérisé par des avantages tels que:

• longue ressource opérationnelle de conduite;
• la possibilité d'effectuer des travaux d'entretien et de réparation simples et efficaces sans avoir à détruire les murs ou la chape;
• la possibilité d'une installation économique du câblage électrique;
• protection des câbles posés dans une gaine rigide contre les effets mécaniques lors du retrait.

Il a été prouvé empiriquement qu’une canalisation servant à poser un câble dans le sol ou à l'intérieur d'un objet de construction peut réduire la longueur de l'itinéraire.

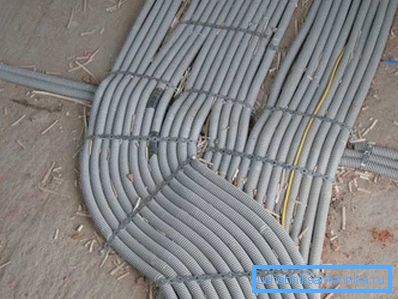

Par exemple, à partir du blindage, vous pouvez câbler le sol en déviant les câbles individuels vers des prises et des commutateurs. Bien sûr, dans ce cas, le fil électrique sera dépensé un ordre de grandeur inférieur à celui nécessaire s'il devait être conduit le long des rainures du plafond ou du haut des murs, en laissant tomber chaque sortie située près du sol.

Un autre point important est la possibilité de travaux de réparation, avec le remplacement des câbles endommagés.

Il est presque impossible de tirer le câble, quel que soit son type. Faire la même opération, si un tuyau en acier pour la pose de câbles est caché dans le mur, ne semble pas être particulièrement difficile.

Ceci est fait comme suit:

• Une longue ligne de pêche solide est solidement attachée à l’une des extrémités du fil;
• puis, d'autre part, le fil est progressivement retiré jusqu'à ce que la ligne apparaisse;
• après quoi, l'enlèvement d'une rupture ou d'un dommage au moyen d'un échouage ou d'une ligne de pêche, au lieu de l'ancien fil, est lié à un nouveau fil;
• La dernière étape consiste à tirer soigneusement la ligne de pêche dans sa position initiale.

Sélection du pipeline

Traditionnellement, dans les immeubles de grande hauteur, un tuyau métallique est utilisé pour la pose de câbles. En même temps, dans les constructions de logements individuels, ainsi que dans les tuyaux en métal, des analogues de polymères sont de plus en plus utilisés.

Conseil: lorsque vous choisissez un tuyau pour le placement de câblage électrique, achetez les produits équipés d’un étranglement de fil. Dans ce cas, vous éviterez l'achat ultérieur d'un tour de taille séparé.

Pensez à utiliser des structures en plastique plutôt que d'utiliser des tuyaux en métal:

• lors de l'assemblage de structures en plastique, il n'est pas nécessaire de souder;
• facilité de traitement mécanique des structures en polymère, allant jusqu'à plier leurs propres mains sous un petit rayon, ce qui simplifie grandement le travail d'installation;
• faible poids et, par conséquent, moins de charge sur le plâtre;
• prix plus bas par rapport aux homologues en métal;
• surface interne idéalement lisse qui offre la simplicité et la commodité d'une broche de câbles;
• excellentes propriétés isolantes du plastique et, par conséquent, sécurité du fonctionnement du conducteur;
• Probabilité nulle de formation de condensat dans les tuyaux en plastique et, par conséquent, garantie de l'absence de court-circuit.

Traditionnellement, la maison est disposée câblage caché ou ouvert. Quel type de tuyaux appliquer dans les deux cas?

L'utilisation de tuyaux en HDPE et en LDPE constitue de préférence un câblage caché d'alimentation électrique ou à faible courant à l'intérieur du mur ou du sol. Ces produits sont caractérisés par une résistance aux températures élevées, ce qui éliminera la corruption de la structure en cas de court-circuit ou lorsque le câble est fortement chauffé.

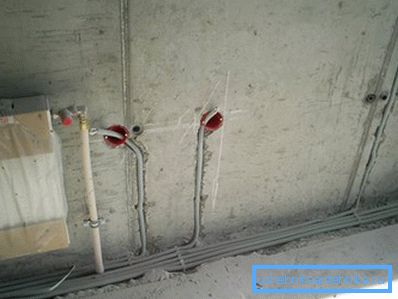

Important: le tuyau en LDPE lisse est la solution optimale pour la pose dans le mur, tandis qu’un produit de PND ondulé doit être posé dans la chape. Le fait est que la surface ondulée remplit la fonction de raidisseurs et que, par conséquent, les câbles ne seront pas endommagés lors du séchage de la chape nouvellement posée.

Recommandations pour la sélection et l'installation du pipeline

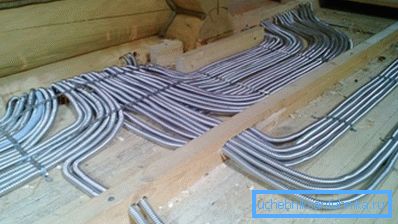

• Les tuyaux en polyéthylène ou en PVC pour la pose de câbles peuvent être utilisés dans des bases ininflammables. Si les travaux d'installation sont effectués dans des maisons en bois et à ossature, le câblage électrique doit être posé dans une conduite en métal.
• Lors du montage, la structure est fixée dans la position souhaitée à l’aide de supports en plastique spéciaux ou de fixations métalliques.
• Le diamètre de la conduite est choisi en fonction du diamètre et du nombre de câbles.
• L'installation de la structure au-dessus des plafonds suspendus est réalisée à l'aide d'ancrages ou de consoles spéciales.

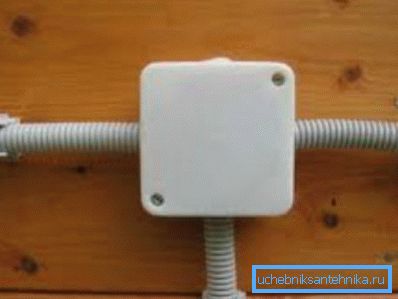

• Pour que l’installation extérieure dans un endroit bien visible fournisse un résultat esthétique, le positionnement des tuyaux dans l’espace est effectué en utilisant un niveau d’eau.
• Il est préférable de procéder à l’installation directement dans la chape lors du coulage de la base. À ces fins, le tuyau est fixé à la face inférieure du phare en métal.
• Si le tuyau ne peut pas être plié sans plissage, des éléments de coin spéciaux doivent être utilisés. Le pincement du pipeline est lourd du fait que le câble est resté coincé lors de la pose ultérieure.
• Si les tuyaux en plastique achetés ne permettent pas le tréfilage, vous pouvez acheter une ceinture en nylon spéciale avec une retenue en forme de goutte à la fin.
• Si, lors de l’installation du câblage électrique, un tuyau en acier est utilisé, il est conseillé d’utiliser une cintreuse de tuyau spéciale, qui permet de plier le pli avec l’angle et le rayon requis sans pli.
• Si le travail est effectué à l'aide de tuyaux en métal, faites des trous dans la partie inférieure de la structure pour le drain en cas de condensation.
• Lors de la construction et de l'exploitation du chemin de câbles en métal, le boîtier en acier est lui-même mis à la terre. Si la structure est assemblée avec du plastique, seules les prises sont mises à la terre.

Conclusion

Maintenant que vous connaissez les instructions pour placer les câbles dans les tuyaux, vous pouvez commencer à organiser le câblage dans votre maison.

Si certaines questions nécessitent des explications détaillées, regardez la vidéo dans cet article.
