Comment le tube en aluminium de profil utilisé

Aujourd'hui, l'aluminium métal occupe une place assez importante sur le marché de la construction. Il s'agit de l'agriculture, de l'industrie, de la production et même du design. Dans ce contexte, la dernière place n'est pas occupée par un tuyau rectangulaire, rond et carré en aluminium.

Ce métal non ferreux et ses alliages sont très populaires car ils ont une résistance élevée à la corrosion, à la résistance, à la ductilité, à une faible densité, à une immunité à l'aimantation et à une faible densité.

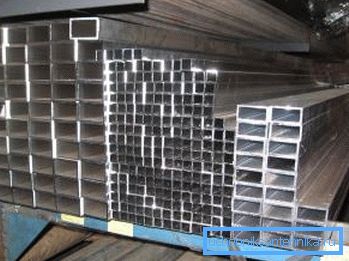

Profilé d'aluminium carré et rectangulaire

Ci-dessous, nous porterons plus d'attention à la qualité d'un tel profil, à ses propriétés, à son application, ainsi qu'à la vidéo de cet article.

Introduction du profil

Paramètres: largeur / hauteur / épaisseur de la paroi (mm) Revêtement: Anode 15 microns Longueur (m) Poids au mètre (kg)
100x20x2.0 - 3.0 1,21
20x10x1,5 + 6.0 0,219
20x10x1 + - 3.0-6.0 0,15
24,4x189x1,2 + - 3.0-6.0 0,253
30x18x1,5 - 6.0 0,363
30x20x1,5 + 6.0 0,382
30x20x1,5 - 6.0 0,382
30x20x2.0 + 6.0 0,495
30x20x2.0 - 6.0 0,495
30x20x2.0 + - 3.0-6.0 0.5
40201.2 R3 + - 3.0-6.0 0,362
40x20x2,0 + - 3.0-6.0 0,607
40x20x2,0 - 6.0 0,607
40x20x2,0 + 6.0 0,607
40x20x2,0 R1,6 + - 3.0-6.0 0,599
5030h2? 0 + 6.0 0,824
50x30x2,5 + - 3.0-6.0 1 016
50x20x2,0 + - 6.0 0,71
50x30x2.0 + - 6.0 0,824
60x30x2,0 + 6.0 0,932
60x40x3,5 + 6.0 1.8
60x40x3,5 - 6.0 1.8
80x20x2,0 + 6.0 1,04
80x40x2,0 - 6.0 1,248
80x40x2,0 + 6.0 1,256
80x40x2,0 + - 3.0-6.0 1,256

Profilés de table en alliage AD31T5

Les alliages d'aluminium et leurs propriétés physiques

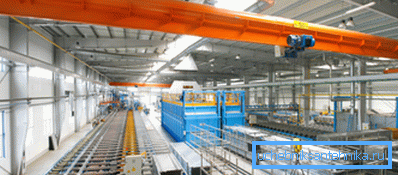

Laminoir

Note Les alliages dans leurs propriétés physiques ne diffèrent pas du métal pur, mais leur prix diminue, de sorte que la production de leur profil est plus rentable et pratique.

Lingots d'aluminium
  • Donc, le dopage n'affecte pas le module de cisaillement et l'élasticité, par exemple, le duralumin L16T a presque la même élasticité que Al: AS (E = 7100 kgf / mm2). Cependant, la limite d'élasticité de l'alliage étant de plusieurs ordres de grandeur supérieure à celle de l'aluminium pur, les alliages peuvent donc être utilisés pour créer des matériaux de structure avec différents niveaux de charge. Ceci s'applique également aux profils de toute configuration et de toute section, par exemple 20x20 mm, 4040 mm, 2040 mm, etc. (Voir également l'article Arbor à partir d'un profilé: fonctionnalités.)
  • Si l’AL pur est très plastique et que son étirement dans un état critique, c’est-à-dire qu’il peut atteindre 40-50% avant une pause, mais que sa résistance n’est que de 60-70 MPa, ce qui est extrêmement petit pour l’utilisation de produits structurels dans la construction. Mais les alliages sont déjà beaucoup plus résistants et la plasticité du matériau peut diminuer, mais la résistance à la traction augmente de 2 à 5 fois, ce qui suffit pour qu'un tel profil devienne un élément souhaitable sur les chantiers de construction. De plus, le matériau a une conductivité électrique et thermique très élevée - parmi les métaux non ferreux, de tels indicateurs ne sont plus élevés que pour l'argent et l'or.

Note Les alliages de la série 6xxx, qui représentent environ 75% du total des produits cibles, sont les plus recherchés sur le marché de la construction. Les marques les plus populaires sont 6060 (6063) - AD31 et 6061 - AD33, 6005 et 6082 (AD35), ainsi que 1050 (AD0), 2017 (D1), 2014 (AK8), 2024 (D16), 3003 (AM), 5083 (AMg 4,5), 6101, 7005 (1915) et 7075.

Classification du profil

Note Au sens général, un profilé en aluminium implique des éléments extrudés, mais il existe également une production de pièces coulées.

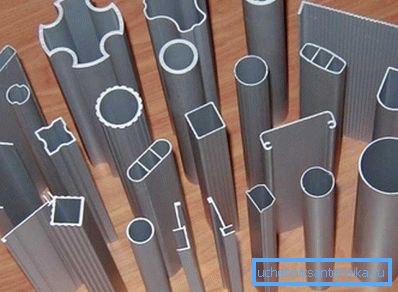

Photo des variantes de configuration de la section transversale

Lors du choix d’un profilé en aluminium pour la construction, il convient de tenir compte non seulement de ses dimensions, mais également de ses caractéristiques techniques, s’il ne s’agit pas simplement d’un élément de décoration, qui doit simplement être attrayant et agréable à regarder.

Mais l’alliage d’aluminium pour structures porteuses est déterminé par plusieurs paramètres, tels que la résistance à la traction et la ductilité, le rétrécissement relatif, la ténacité, la corrosivité, la conductivité électrique, la résistance thermique, ainsi que le degré de durcissement et de traitement thermique. Lors de la vente de produits en magasin, ces produits doivent être accompagnés des instructions du fabricant, où toutes ces données sont indiquées.

Types de profil

Toute la gamme de profilés en aluminium se distingue conformément aux normes GOST 22233-2001, ainsi qu'aux normes EN 755-9 et EN 12020-2, où elle est divisée en variantes en creux, pleines, en forme de C, en forme de U, ainsi qu'en profils dont l'extrémité est ouverte. .

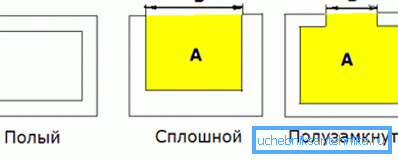

Ainsi, les produits creux sont des échantillons qui ont au moins une cavité, de section transversale fermée, alors que les cavités pleines - fermées n'en ont pas du tout. Mais l'extrémité ouverte peut être dans chacun de ces types, creux ou pleins, comme on peut le voir sur la figure supérieure.

La version creuse peut également comporter des cavités semi-ouvertes ou semi-fermées. Cependant, elles sont généralement appelées so-semi-ouvertes ou semi-fermées. Ici, la cavité n'est fermée que partiellement, par exemple un tube rectangulaire en forme d'aluminium (carré, rond), dont l'entrée est d'un seul côté.

Pour la production de modèles creux et semi-fermés, trois types de matrices sont utilisés: le pont (bridge), le hublot (hublot) et le cross (araignée). La particularité d'une telle fabrication peut être appelée la présence d'une ou plusieurs soudures, qui sont formées du fait de la fluidité du métal qui est situé dans les ponts supportant le mandrin.

Après avoir traversé les ponts dans une chambre spéciale à cause de la pression élevée, ainsi que de la température élevée, le métal est soudé à nouveau, mais pour un profil continu, une pression sur des disques pleins a lieu.

Catégories de difficulté

Le tableau supérieur présente la classification des différents profils extrudés en fonction du degré de complexité de leur production. Toutes les catégories sont classées par ordre croissant, A étant l’option la plus simple et N la plus difficile. (Voir aussi l'article Escalier à partir d'un tuyau façonné: caractéristiques.)

Conclusion

En conclusion, nous pouvons dire que si vous souhaitez assembler vous-même une structure de profilé en aluminium, elle sera plus durable en fonction de l’augmentation de la catégorie de complexité. Bien sûr, cela augmente le coût du matériel, mais de là, vous ne pouvez aller nulle part.
