Comment organiser le passage du tuyau à travers le toit

Le passage du tuyau de cheminée à travers le toit est un élément assez compliqué, avec le dispositif où les artisans artisanaux ont souvent des problèmes. Le fait est que le passage ne doit pas violer toutes les propriétés de protection de la "tourte du toit", mais il doit être conforme aux normes de sécurité incendie. Nous verrons ensuite comment organiser une telle structure en détail.

Informations générales

Le plus souvent, le dispositif de cheminée est prévu au stade de la conception de la maison, mais il devient parfois nécessaire d'amener le système de désenfumage à travers le plancher et le toit du grenier d'un bâtiment déjà construit, par exemple, dans les cas suivants:

• Avec la reconstruction ou la refonte du toit;
• Lors du changement de source de chauffage.

En effectuant le nœud du passage du tuyau à travers le toit, les débutants devraient découvrir:

• Où mieux placer le passage.
• Comment équiper le passage du tuyau à travers le plafond et le toit pour assurer une protection thermique et une étanchéité sûres et fiables.

La solution de chacune de ces tâches doit être abordée correctement, car elle en dépendra:

• La performance de la cheminée;
• Sécurité incendie;
• L'étanchéité du toit.

Par conséquent, examinons plus en détail le processus d’installation de ce système.

Le choix de l'emplacement de la cheminée

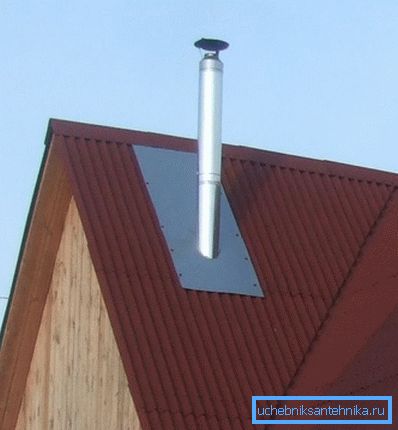

Selon les experts, la meilleure option pour l'emplacement du tuyau est son installation près du faîte du toit.

Cette solution présente les avantages suivants:

• Vous permet de minimiser l'accumulation de neige près de la cheminée et empêche également l'apparition de poches de neige près de la crête, ce qui élimine les fuites du toit.
• Avec cet agencement, une hauteur de cheminée basse est obtenue, ce qui réduit l'impact environnemental sur la structure et réduit ainsi le risque de condensation.

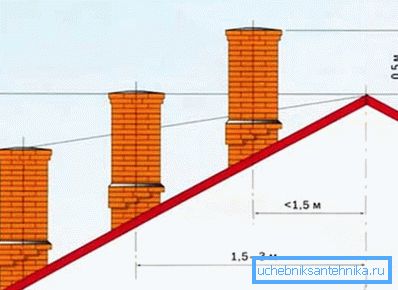

Faites attention! Plus la cheminée est basse sur la pente, plus, selon les codes du bâtiment, sa hauteur au-dessus du toit devrait être. Si la maison est adjacente au mur d'un immeuble de grande hauteur, le tuyau doit alors se trouver au-dessus du toit d'un immeuble de grande hauteur. Si le toit est plat, la hauteur doit être d'au moins 500 mm.

Il convient également de noter que le passage à travers le toit de la cheminée ne doit pas être situé dans les endroits suivants:

Faites attention! Le conduit de fumée ne doit pas être relié de manière rigide au toit, car en cas de violation de l’intégrité du toit, le système risquerait d’être détruit.

Comment sortir la cheminée

À travers le toit

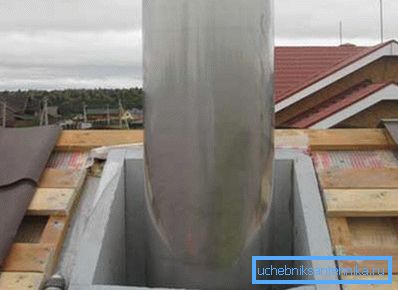

Pour protéger l'isolation du toit de l'humidité, il est connu d'utiliser un matériau pare-vapeur. Cependant, conformément aux réglementations en vigueur en matière de sécurité incendie, il est nécessaire de maintenir une certaine distance (13-25 cm) entre la cheminée et les matériaux combustibles. Le plus souvent, pour résoudre ce problème, utilisez des boîtes spéciales dans lesquelles se trouve la cheminée.

De la laine minérale en tant qu'isolant thermique est déposée entre le conduit et le tuyau. Dans le même temps, le film isolant hydro-vapeur du toit est amené sur le conduit et fixé à l'aide de clous ou d'agrafes.

Au-dessus, une conception spéciale à tabliers est installée, généralement en acier inoxydable, en cuivre ou en acier galvanisé. Le tablier doit être conçu pour l’angle de pente du toit auquel il est destiné.

Faites attention! La cheminée doit être placée verticalement. Il est permis de ne pas s'écarter de la verticale de plus de 30 degrés.

Je dois dire que la conception du passage dépend en grande partie d'un certain nombre de facteurs:

• Matériau - le tuyau peut être constitué de brique, de métal, d'amiante-ciment et de certains autres matériaux.. Pour chacun d'eux, le design a ses propres caractéristiques.
• La température de combustion du combustible - le chauffage peut être du bois, du charbon, de la tourbe, etc.. Le type de combustible dépend de la température à laquelle la cheminée est chauffée.
• Finition extérieure - la conception peut être, par exemple, doublée de brique ou de plâtre, la conception de la jonction peut être complètement différente..
• Type de matériau de couverture - sur le marché, des éléments supplémentaires prêts à l'emploi sont conçus pour la section ronde et carrée du tuyau et différents types de toitures. Le prix des éléments supplémentaires n’est généralement pas élevé, aussi n’avez-vous aucun sens à réaliser vous-même les pièces, à moins que la cheminée ne présente aucune forme de section non standard.

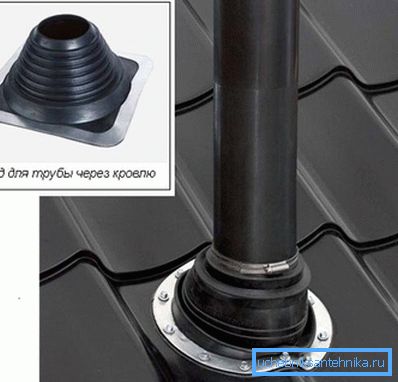

Par exemple, le passage d’un tuyau à travers une dalle métallique est le suivant:

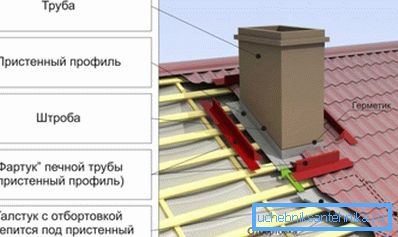

• Des feuilles de métal lisses sont placées près du tuyau. Leur taille devrait être telle qu'elles chevauchent la boîte de la cheminée.
• À côté de la cheminée se trouve un coin profilé métallique.
• Ensuite, les joints sont scellés avec du mastic de toiture.

Faites attention! On pense que le toit en sandwich peut être traversé par un toit, car il se compose de deux parois entre lesquelles se trouve un matériau isolant thermique. Cependant, cette opinion est erronée - la case est nécessaire dans tous les cas.

Les mêmes instructions et pour sceller les joints pour les toitures en tuiles de céramique, la seule chose qui, au lieu des tôles d'acier, utilise un ruban en aluminium doux ou en plomb. Un tapis de sol peut servir de tablier pour les carreaux souples. Pour imperméabiliser la cheminée traversant l'onduline, utilisez un ruban isolant spécial "onduflesh".

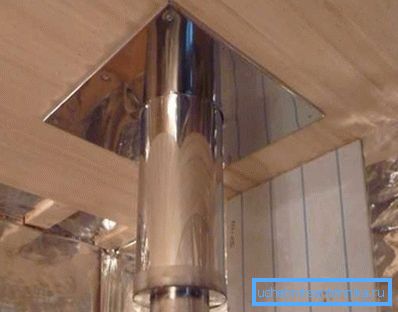

Passer à travers le plafond ou le plafond

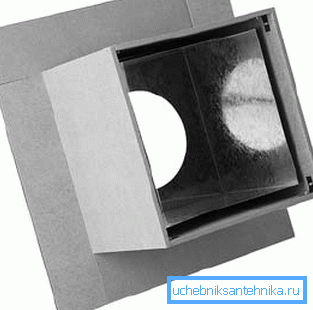

Le passage à travers le plafond ou un autre plafond est effectué sur le même principe que par le toit. Dans ce cas, la boîte de passe peut être faite de minérite.

L’espace intérieur de la boîte doit également être rempli de laine minérale ou d’argile expansée. En outre, vous pouvez utiliser du sable en tant que tuyau de remplissage - cette option est la moins chère.

Si un tuyau traverse le plafond d'une baignoire, un matériau isolant thermique non combustible est également posé pour la réassurance entre le tuyau et les matériaux combustibles (le plus souvent des structures en bois). Les experts recommandent de ne pas négliger une telle mesure, car les coûts n'augmentent pas beaucoup, mais en termes de sécurité, un tel joint peut jouer un rôle décisif.

Je dois dire que dans la salle de bain, la cheminée est souvent sortie du hammam à travers le mur de la salle d’attente et de là à travers la mansarde jusqu’à la rue. Pour organiser un passage similaire du tuyau à travers le mur, il est également nécessaire d'utiliser une traversée remplie de laine minérale, mais il ne doit pas s'agir de laine de verre, mais de laine de basalte pouvant résister à des températures allant jusqu'à 1000 degrés.

Astuce! Lorsque vous assemblez des sections de la cheminée de vos propres mains, vous pouvez utiliser des mastics spéciaux pour l’étanchéité. La seule chose que vous devez faire attention à eux pour résister à des températures d'au moins 1000 degrés.

Ici, peut-être, toutes les principales nuances de l'appareil passe des systèmes d'échappement de fumée dans les planchers et les toits.

Conclusion

Le passage de la cheminée à travers le plafond et le toit est un élément crucial de la conception, qui dépend non seulement de l'étanchéité des joints, mais également de la sécurité incendie du bâtiment. Par conséquent, lors de la construction de systèmes d'évacuation des fumées, ce nœud doit faire l'objet d'une attention particulière.

Il n’est pas difficile de réaliser une telle construction, l’essentiel est de respecter scrupuleusement les normes de sécurité incendie et les codes du bâtiment. À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
