Comment plier des tuyaux: se passer d'un outil spécial

Il est évident que de nombreux maîtres de maison ont à plusieurs reprises rencontré le besoin de plier divers tuyaux de petit diamètre sur un certain rayon ou de leur donner la configuration arrondie nécessaire. À l'échelle industrielle, des équipements spéciaux sont utilisés à ces fins, mais dans ce cas, la question est différente: comment plier le tuyau sans plieuse à la maison?

Cintrage indépendant

Pour aider le lecteur à résoudre ce problème, cet article discutera de plusieurs façons de cintrer des tuyaux de section transversale circulaire et rectangulaire en divers matériaux (voir également l’article Déflecteur sur un tuyau - de quoi il s'agit et pourquoi il est nécessaire).

En outre, une instruction détaillée sera présentée ici, dans laquelle toutes les étapes de cette opération sont décrites étape par étape à l'aide d'un ensemble d'outils de plomberie ménagers ordinaires.

Cintrage de tubes d'acier

L'acier lui-même est un matériau assez rigide, mais lorsqu'il est chauffé à une température élevée, il devient plus plastique, ce qui permet de donner presque n'importe quelle forme souhaitée aux produits en acier. Afin de plier un arc ou un cercle à partir d'un tuyau rond en acier avec vos propres mains, vous aurez également besoin d'un brûleur à gaz, en plus des outils de plomberie habituels.

Pour cela, vous avez besoin de:

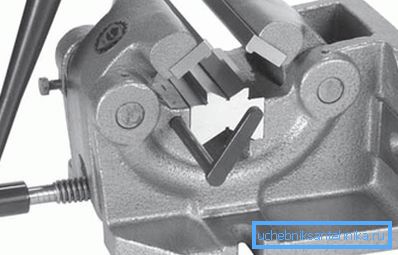

1. Fixez le tube en acier dans un étau. Afin de ne pas écraser les murs, il est nécessaire de pré-insérer une barre de métal d'un diamètre approprié dans la section du clip.

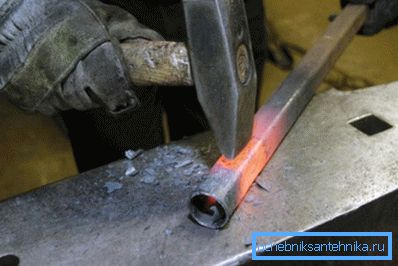

2. À l'aide d'un brûleur à gaz, chauffez la zone du futur virage jusqu'à ce que la couleur caractéristique du métal devienne rouge vif.
3. Avec un léger coup de marteau, donner à la pièce préchauffée la configuration nécessaire, en contrôlant le rayon de courbure selon un modèle pré-fabriqué.

Après refroidissement, la pièce finie conservera sa forme et le métal acquérra à nouveau la même rigidité et une résistance mécanique élevée.

   Astuce! La méthode décrite ne peut pas être utilisée pour plier des tuyaux en acier galvanisé, car le zinc brûle lorsqu'il est chauffé à haute température, ce qui entraîne la disparition de ses propriétés anticorrosion.

Cintrage de tuyaux non ferreux

Les métaux non ferreux tels que le cuivre ou l'aluminium ont une ductilité élevée, mais en raison d'une résistance insuffisante, les parois opposées du tuyau risquent de ne pas supporter des charges multidirectionnelles (compression et tension), qui pourraient se briser ou s'affaisser.

Afin de répartir uniformément les contraintes internes locales du matériau, ils utilisent une technologie simple consistant à cintrer des tuyaux à paroi mince en métaux non ferreux.

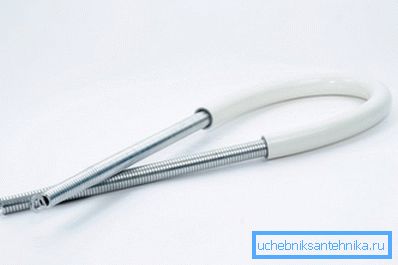

1. Avant de plier un tuyau en aluminium, il est nécessaire de choisir un ressort en acier approprié, de sorte que son diamètre corresponde approximativement au diamètre interne du tuyau et que sa longueur ne soit pas inférieure à la longueur de la section de pliage.
2. Attachez un long fil fort au ressort, insérez-le à l'intérieur du tuyau, en le plaçant approximativement au centre de l'arc supposé.
3. La pièce doit être serrée doucement dans un étau, sans faire de gros efforts, afin de ne pas écraser des parois minces en matériau souple.
4. À l'aide d'un brûleur à gaz, réchauffez l'emplacement du futur pli à la température à laquelle le papier commence à se consumer.
5. En tenant l'extrémité libre du tuyau avec la main gantée, courbez la partie chauffée le long du rayon requis.
6. Une fois la pièce refroidie, retirez le ressort de la lumière intérieure du tube à l'aide de l'extrémité gauche du fil.

   Astuce! Les métaux non ferreux ont une conductivité thermique élevée. Par conséquent, lorsque vous travaillez avec une pièce chauffée, veillez à ne pas vous brûler.

Cintrer des tuyaux métalliques

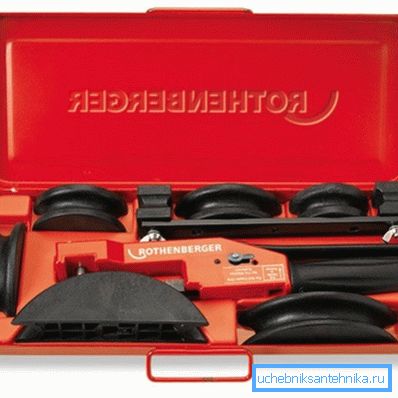

Il existe un outil spécial pour travailler avec la plomberie en métal et plastique, mais son prix ne vaut pas l’achat d’une plieuse de tuyaux de plomberie pour une collection d’outils domestiques. Les tuyaux métalliques sont en plastique et peuvent donc être configurés selon la configuration souhaitée. Les arcs de grand rayon peuvent être pliés à la main, en effectuant de courts mouvements lisses et en lui donnant progressivement la forme et l'angle de flexion nécessaires.

Pour la fabrication d'un arc avec un petit rayon ou une inversion de 180 °, vous pouvez utiliser une méthode plus complexe mais en même temps plus efficace.

1. Coupez des fils de cuivre minces en quantité suffisante pour qu'ils puissent remplir complètement la lumière intérieure du tuyau en métal et plastique.
2. Insérez-les de manière à ce qu'ils remplissent complètement le tube au niveau du coude et que toutes leurs extrémités restent en même temps en dehors de l'extrémité du tube.
3. Faites un effort suffisamment important avec vos mains pour donner aux détails futurs la forme nécessaire, puis retirez tous les fils un par un de la lumière interne du tube.

   Astuce! Il est recommandé d'utiliser des fils de cuivre sans isolant en PVC comme matériau de remplissage, car ils peuvent se coincer et entraver leur extraction une fois les travaux terminés.

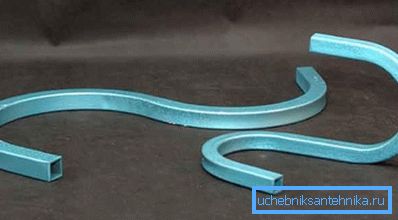

Pliage du profilé en métal

La déformation plastique des tubes profilés en acier et en aluminium est compliquée par la présence de faces latérales, qui sont des raidisseurs, qui nécessitent donc des efforts supplémentaires au travail.

Afin de maintenir le profil correct du produit final et d'éviter les rides et les déchirures de métal, la cavité interne doit être remplie d'un matériau dense et mobile.

1. Pour une coupe de tuyau, préparez deux bouchons en bois, en caoutchouc ou en plastique, qui doivent être bien ajustés dans sa lumière interne.
2. Insérez un bouchon à une extrémité du tuyau, puis remplissez complètement tout le volume interne avec du sable provenant de la deuxième extrémité, puis insérez un deuxième bouchon à l'autre extrémité.
3. En hiver, au lieu de sable, vous pouvez utiliser de l'eau. En la versant et en installant les bouchons, vous devez déplacer la pièce sur le balcon jusqu'à ce que l'eau gèle complètement dans tout le volume interne.
4. Après cela, vous pouvez procéder à la formation de l'arc avec un marteau ou un maillet en caoutchouc, en tenant la pièce dans un étau ou en la plaçant au bord d'un support solide et stable.

Cette méthode peut également être utile aux artisans de la maison qui ne savent pas plier un tuyau en acier inoxydable ou un métal ferreux galvanisé.

Conclusion

Après avoir lu cet article, il apparaît clairement que de nombreuses manières peuvent aider l’artisan de la maison à fabriquer une partie de la plomberie ou un morceau de tuyau métallique à la maison, même sans équipement spécial.

Pour plus d'informations sur le sujet qui vous intéresse, vous pouvez regarder la vidéo dans cet article ou lire des documents similaires sur notre site Web.
