Comment plier le tuyau vous-même: trucs et astuces

Dans cet article, nous verrons comment et où plier le tuyau afin qu'il ne se fissure pas et qu'il soit pleinement exploité depuis longtemps. Le sujet de l'article est pertinent, car il existe aujourd'hui sur le marché une large gamme de tuyaux en divers matériaux.

Certains matériaux résistent à la déformation et par la suite ne se fissurent pas dans la courbe, tandis que d'autres ne sont pas conçus pour de telles charges. Mais presque tout le métal nécessaire à la construction de pipelines peut être plié à la main, avec des outils spéciaux.

Que peut-on plier et que ne pas

Beaucoup de compatriotes se demandent si les tuyaux en polypropylène peuvent être pliés et comment le faire correctement (voir aussi l'article Shell pour les tuyaux: nous étudions les caractéristiques et la technologie d'installation).

Déterminez quels matériaux sont sujets à une déformation mécanique sans préjudice des opérations ultérieures, et lesquels ne le sont pas.

• Vous pouvez plier presque tous les métaux, y compris les tubes en aluminium, en cuivre et en acier de différents diamètres. Il est plus difficile de modifier la configuration des produits en acier inoxydable et des alliages durs similaires.

Pour la déformation correcte de tous les métaux, sans exception, une machine spéciale est nécessaire pour plier les tuyaux. L'utilisation d'une machine spéciale assurera non seulement une qualité optimale du pli, mais vous permettra également de terminer la tâche avec un effort physique minimal.

Important: sans machine spéciale, vous pouvez modifier la forme du métal. Les produits fabriqués à partir de ce matériau se déforment facilement à la main, mais un ressort spécial est utilisé pour que la section transversale de la zone de pliage soit constamment arrondie.

• Ne pliez pas les tuyaux en différents matériaux polymères qui ne sont pas renforcés par une couche de métal.

Certains appareils de plomberie de l'économie de raccords préchauffent le polypropylène avec un séchoir industriel et se plient à la forme requise. Cela n’est pas utile car, en raison de la déformation associée au chauffage, le tuyau en plastique coudé aura une épaisseur de paroi inégale sur les rayons extérieur et intérieur.

En conséquence, le système d’alimentation en eau construit sera de courte durée car, sous la pression d’un milieu liquide, des fissures apparaissent avec le temps dans une paroi mince.

Important: certains fabricants de polypropylène, tels que Ekoplastik, permettent aux tuyaux de se déformer lorsqu'ils sont chauffés à l'air chaud, en tenant compte du rayon de courbure minimum égal à 8 diamètres de tuyau. Par conséquent, avant de prendre une décision concernant la pertinence des travaux de pliage, familiarisez-vous avec les recommandations du fabricant données dans les instructions.

Choisissez le bon outil

Spring - un outil efficace pour travailler avec le métal. Les sources sur le marché sont de deux types: externes et internes. Ce type d’outil, ainsi que d’autres, se distingue par son prix raisonnable. L'outil doit être sélectionné en fonction du diamètre externe ou interne du tuyau.

Le luminaire est en acier poli. La surface lisse des bobines vous permet de retirer le ressort d'un tuyau coudé. L'utilisation d'un ressort permet d'avoir le même diamètre de section transversale dans tout le pli.

La cintreuse est une large gamme de machines ou d'appareils conçus pour déformer le métal, en tenant compte de l'angle et du rayon de courbure souhaités. Les dispositifs sont activement utilisés dans la construction de pipelines pour diverses utilisations, de différentes configurations et tailles.

Classification des cintreuses

Toutes les cintreuses de tubes modernes répondent aux exigences suivantes:

• possibilité de flexion jusqu'à un angle de 180 degrés;
• la capacité de travailler avec des tuyaux constitués de divers matériaux, notamment des compositions d'aluminium, de cuivre, d'acier et de polymères.

Ces équipements, en fonction du type d’entraînement utilisé, sont répartis dans les catégories suivantes:

• Modifications manuelles, En règle générale, ils sont utilisés pour le travail avec des tuyaux de petit diamètre. Le dispositif est entraîné par un collier auquel est appliqué un effort musculaire important.
• Modifications hydrauliques - C'est le meilleur choix pour travailler avec des tuyaux dont le diamètre n'excède pas 3 pouces. Le fonctionnement des appareils hydrauliques vous permet de travailler avec des tuyaux sans effort physique excessif. Des cintreuses de tuyaux hydrauliques mobiles et fixes sont sur le marché.
• Modifications électromécaniques représentés sur le marché par des dispositifs universels conçus pour effectuer un pliage de haute précision. Le principal avantage de ces cintreuses est la capacité de travailler avec du métal à paroi mince sans menacer de se détériorer.

Selon la méthode de pliage et la configuration de la partie travaillante, l’outil peut être:

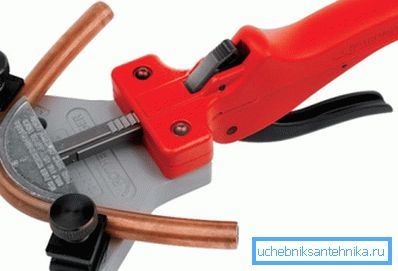

• Arbalète, où, comme élément de déformation, on utilise une forme de guide en métal remplaçable, choisie pour un certain diamètre de tuyaux.

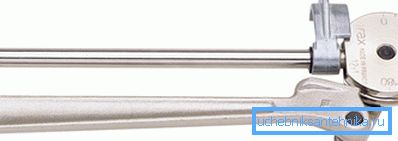

• Segmentaire, où le métal est tiré par un segment spécial qui enveloppe le tuyau autour de lui.

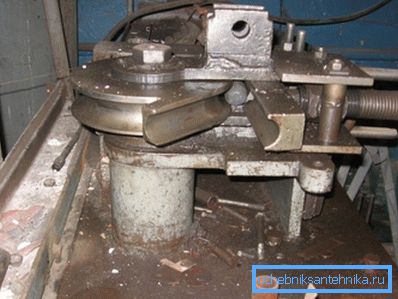

• Dornov, où le travail avec le métal laminé est effectué à la fois de l'extérieur et de l'intérieur du tuyau. Cette fonction vous permet d’utiliser l’appareil pour modifier la configuration des tuyaux à paroi mince sans craindre une rupture du métal ou la formation de plis sur le diamètre intérieur.

Technologie de cintrage de tuyaux

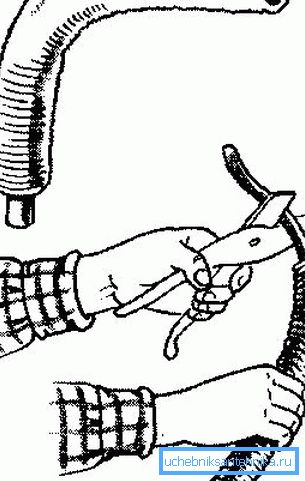

Les instructions pour changer la configuration des tuyaux à l'aide d'un ressort externe sont les suivantes:

• Le ressort est placé sur le tuyau en métal et en plastique à l'endroit du prétendu pli;
• Ensuite, le tuyau est saisi des deux mains à une distance de 20 cm du ressort et se courbe jusqu'à ce que l'angle souhaité soit obtenu;
• Une fois l'angle désiré obtenu, le ressort tourne autour de son axe et est retiré.

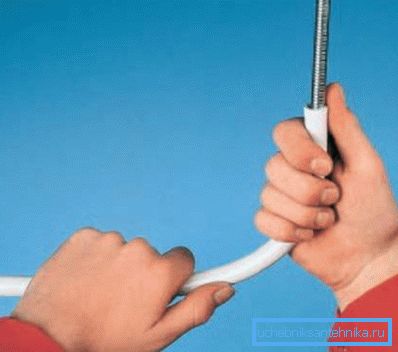

L'utilisation d'un ressort interne est différente en ce que le dispositif est inséré à partir du bord du tuyau, où il peut ensuite être tiré.

L’extrémité coudée du tuyau peut être obtenue à l’aide d’une cintreuse. Dans ce cas, le dispositif, conformément à sa modification, est ajusté aux paramètres requis. Ensuite, le tuyau est inséré dans l’espace de réception et l’appareil est entraîné par l’un ou l’autre entraînement.

Conclusion

Selon GOST, un tuyau coudé est un attribut essentiel de la construction de pipelines à diverses fins. C'est pourquoi il est si important de choisir la technologie et l'outil approprié grâce auxquels il sera possible d'assurer une haute qualité de courbure et l'absence d'endommagement des parois du tuyau.

Vous pouvez trouver plus d'informations utiles en regardant la vidéo dans cet article.
