Comment plier un tuyau profilé: 4 façons et quelques astuces

En cours de travail (généralement de manière totalement inattendue), la question qui se pose peut se poser: comment plier un tuyau profilé à la maison? À ce jour, il existe plusieurs méthodes assez efficaces, et si vous avez une certaine dextérité, vous pouvez faire face à la tâche sans consulter l'atelier aux professionnels.

Méthode 1. Utilisation de machines à cintrer les tuyaux

Lorsque nous parlons de la flexion de tubes profilés, nous entendons souvent la formation d’un certain rayon à partir du flan. Plus ce rayon est grand, plus notre tâche est facile, car de cette manière, la cavité interne subira de plus petites déformations (voir également l'article Ruban de protection en polymère Asmol pour tuyaux).

Faites attention! Courber des tuyaux ronds et profilés à angle droit ne fonctionnera pas: une fracture est presque garantie. À cette fin, ils utilisent généralement soit un joint soudé, soit des adaptateurs spéciaux permettant de joindre deux segments distincts.

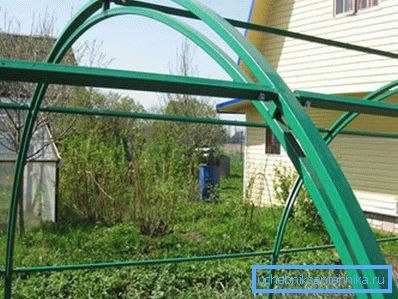

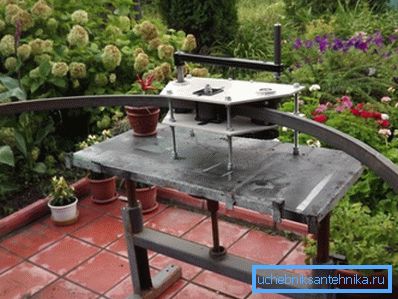

Si le besoin de fabriquer des arcs se produit assez régulièrement, vous devriez alors acheter une profileuse manuelle ou fixe. C'est un dispositif à plusieurs rouleaux qui agissent sur la pièce à usiner en lui donnant la forme souhaitée.

Les instructions pour travailler sur la cintreuse à pipe sont assez simples:

• Le détail de la taille désirée est posé dans la machine et fixé dans les supports.
• Allumez le moteur électrique ou commencez à faire tourner la poignée.
• Les rouleaux de travail déplacent l'axe du tuyau dans la direction du coude tout en étirant simultanément l'une des parois.
• Un gabarit de pliage agit sur le mur opposé, donnant à la découpe la forme souhaitée.
• Pour réduire la déformation de la cavité interne, on a souvent recours à la stabilisation hydraulique: les bords de la pièce sont fermés à l'aide de bouchons et un liquide est pompé vers l'intérieur sous une faible pression.

Pour améliorer l'efficacité de toutes les opérations, il est nécessaire de suivre ces règles:

• Plus nous traitons lentement, plus le risque de déformation ou de déformation incontrôlée des pièces est faible.
• Pendant le travail, vous devez tenir compte des limitations d'épaisseur de paroi et de section de tuyau pertinentes pour votre modèle de machine.
• Les tubes épais sont mieux cintrés en usine après le préchauffage: en augmentant la ductilité du métal, la qualité du traitement augmente.

Le prix des appareils ménagers de ce type commence à environ 100 $. C’est pourquoi, pour manipuler un petit nombre de pièces, vous pouvez soit louer l’appareil pendant plusieurs jours, soit faire appel aux services d’un atelier.

Remèdes populaires

Méthode 2. Découpe et soudure

Cependant, la machine à cintrer n'est pas toujours disponible. C'est pourquoi tout maître devrait apprendre à l'avance à plier un tuyau de profilé à la maison en utilisant des outils plus courants.

Si l'intégrité de la cavité interne n'est pas critique pour nous, vous pouvez utiliser une meuleuse d'angle et un poste de soudage:

• Nous appliquons un marquage sur la pièce, en soulignant la section le long de laquelle la ligne de pliage se déroulera.

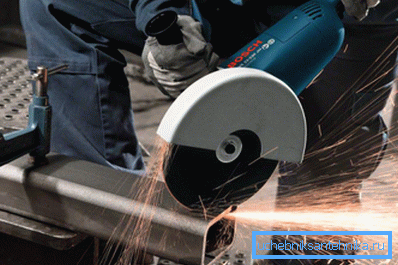

• De l’intérieur, à l’aide d’une rectifieuse munie d’un disque tranchant, nous effectuons plusieurs coupes d’au moins 3/4 sections.
• En tenant les extrémités de la pièce, nous formons un coude.

Astuce! si nécessaire, l'excès de métal coupe le même moulin.

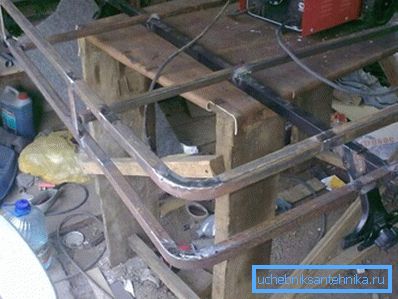

• Fixez la pièce dans le gabarit et soudez les bords des coupes.
• Une fois le métal refroidi, nous changeons le disque de la meule en meule et lustrons la surface traitée.

Méthode 3. Ressort interne

Si la préservation de l’intégrité des murs est fondamentale, vous devez créer un ressort spécial de vos propres mains afin d’accomplir la tâche qui nous attend:

• Nous prenons du fil d'acier d'un diamètre de 4 mm. Plus les parois du tuyau sont épaisses, plus le fil doit être résistant.

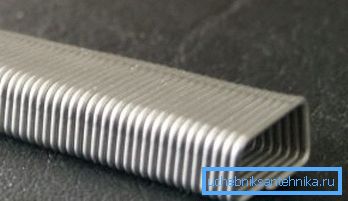

• En utilisant un bloc d'acier corsé, nous enroulons un ressort carré. La taille du côté du carré est choisie de manière à ce que la structure résultante passe facilement dans la cavité interne du tuyau.

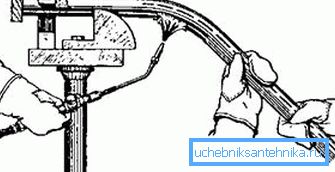

• Placez le ressort dans la zone de pliage, puis chauffez la pièce avec un chalumeau.
• En utilisant un gabarit ou un disque rond de diamètre approprié, nous formons un arc. En même temps, le ressort intérieur protégera la pièce de la fracture et préservera son profil.

Cette technique prend beaucoup de temps, car la fabrication des ressorts demande beaucoup de temps et d’efforts. D'autre part, l'insert élastique peut être utilisé de manière répétée, de sorte que le procédé décrit est tout à fait approprié pour un travail à grande échelle.

Méthode 4. Remplir de sable ou d'eau

S'il n'y a pas de fil d'acier approprié à portée de main, et que la nécessité de fabriquer l'arc à partir d'une billette tubulaire est assez aiguë, vous devriez utiliser l'une des techniques qui impliquent un remplissage interne.

Le liquide peut être utilisé comme charge:

• Avant de plier un tuyau profilé en cuivre à parois minces (parfois utilisé dans des systèmes de chauffage), nous remplissons la cavité avec de l'eau en fermant hermétiquement les deux extrémités.
• Après avoir versé, nous sortons le produit au froid ou le mettons au congélateur. Nous attendons que l'eau gèle complètement.
• À l'aide d'un flan ou d'un gabarit, nous plions le tuyau, puis nous retirons les bouchons et vidangions l'eau.

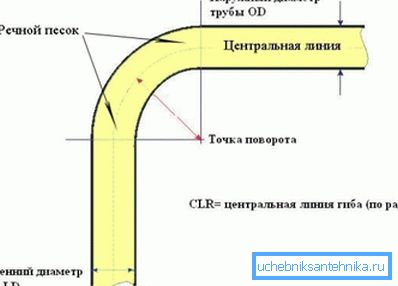

Pendant la saison chaude, ainsi que lors du traitement d'ébauches à parois épaisses, nous remplaçons l'eau par du sable:

• Tamiser le matériau, en éliminant toute contamination, puis complètement calciné au feu.
• On branche un bord du flan avec un bouchon en bois.
• Nous versons du sable sec dans la cavité, en le compactant à fond en le tapotant au sol ou sur un établi.
• Installez le bouchon à l'autre extrémité de la pièce et effectuez le pliage. Si vous ne vous pressez pas, le sable dû au maintien de la pression interne ne permettra pas la formation d'une fracture interne.

Conclusion

Si vous travaillez au moins périodiquement avec du métal, vous devez savoir comment plier un tuyau profilé sans plieuse. Bien sûr, toutes les méthodes décrites ne pourront pas remplacer complètement les équipements professionnels de haute qualité, mais dans une situation critique, elles pourront venir à la rescousse, ce qui permettra de résoudre le problème le plus rapidement possible (voir aussi l'article Déflecteur sur un tuyau - de quoi il s'agit et pourquoi il est nécessaire).

Si vous souhaitez vous familiariser davantage avec la technologie de traitement, nous vous recommandons de regarder la vidéo présentée dans cet article.
