Comment produire des tuyaux de fixation: 2 manières

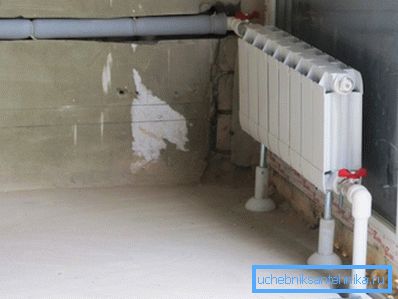

Même au stade de la conception des systèmes de plomberie, de chauffage et d’égout dans un appartement en ville ou une maison de campagne, il est nécessaire de déterminer quel tuyau sera utilisé pour la fixation des structures de support ou des cloisons.

Ainsi, vous pouvez vous protéger des percées, de la dépressurisation et du bruit excessif. Voyons de plus près comment économiser le budget familial en réparant les tuyaux sur les murs de vos propres mains.

Méthode 1. Pose de pipelines en circuit fermé

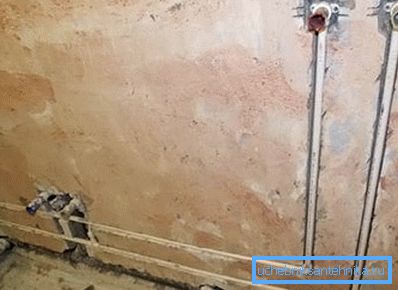

L'une des méthodes les plus efficaces pour vous permettre non seulement de réparer fermement les pipelines, mais également de les dissimuler est la pose cachée de réseaux d'ingénierie.

Après le travail, vous obtenez la fixation la plus fiable possible de tuyaux en plastique (ou de pièces en d'autres matériaux) qui ne gâcheront pas l'intérieur de votre pièce. En outre, il libérera ces précieux centimètres le long des murs.

L'inconvénient de cette méthode est évident - le prix élevé du travail. En effet, pour poser tous les conduites, il est nécessaire de murter les murs puis de sceller les canaux résultants avec du mortier, ce qui est assez laborieux.

Les instructions pour le travail comportent plusieurs étapes consécutives:

1. Marquage sur les murs et les sols. Selon une esquisse prédéfinie, vous devez tracer des lignes centrales sur toutes les surfaces le long desquelles le tuyau coulera. Ils serviront de guide pour la réalisation de rainures d’installation.
2. Le rasage. À l'aide du balisage, des canaux spéciaux sont créés dans les murs, appelés portes. Pour cela, un outil électrique spécial peut être utilisé - un chasseur de mur. Mais le perforateur habituel est également parfait. N'oubliez pas que la pose de certains gazoducs nécessite l'utilisation supplémentaire d'isolant pour les tuyaux. Prévoyez donc à l'avance la taille appropriée des canaux.

Faites attention! Les rainures doivent être posées de manière à ce que le tuyau monté ne soit pas soumis à des contraintes. Sinon, la pièce pourrait éclater à cet endroit, ce qui entraînerait des réparations coûteuses.

1. Installation de réseau d'ingénierie. Avant de fixer le tuyau au mur, celui-ci doit être enfermé dans une coque en matériau isolant thermique (mousse de polystyrène, mousse de polyéthylène, etc.). Ceci est particulièrement important lorsqu’il est caché de poser des tuyaux d’égout en PVC.

1. La finition. Avant de plâtrer des tuyaux, il est nécessaire de mettre en marche un système de plomberie, d’égout ou de chauffage et de s’assurer qu’il fonctionne et qu’il n’ya pas de fuite.

Méthode 2. Pose d'un tuyau ouvert

Cette méthode est plus courante, prend moins de temps et est coûteuse. Dans ce cas, le tuyau est fixé au mur avec des colliers de différents modèles.

Au total, il existe deux types de fixations:

• rigide - dans ce cas, le tuyau fixé dans la pince devient complètement immobile;
• coulissante - la pièce est fixée de manière à pouvoir se déplacer le long de son axe (cela permet d'éviter les déformations lors de déformations linéaires en température).

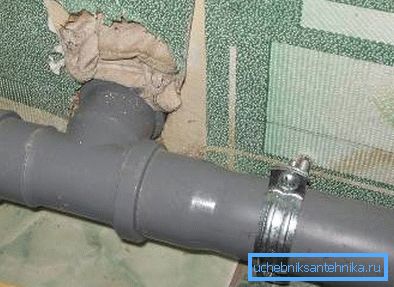

La fixation des tuyaux d'égout au mur ou au plafond peut être réalisée à l'aide de colliers spéciaux - insonorisants. Grâce à eux, la structure vibre moins et ne produit pas de sons désagréables lorsque les eaux usées y coulent.

Lors de l'achat d'un support de fixation, vous devez accorder une attention particulière au choix de son diamètre. Il est nécessaire que le pipeline fixe présente une certaine mobilité dans la monture. Sinon, les pièces de plomberie ou d'égout pourraient être endommagées à la suite d'une déformation linéaire.

C'est pourquoi il est impossible d'utiliser des colliers rigides lorsque les tuyaux d'égout sont fixés au plafond ou au sol dans une pièce non chauffée. Il est nécessaire de monter des fixations coulissantes pouvant compenser le redimensionnement du plastique.

Astuce! La fixation de la cheminée au mur de la maison doit également être mobile. Les gaz d'échappement entrant dans la cheminée ont une température élevée, ce qui peut entraîner des fuites et une détérioration de la traction. Il est conseillé d'utiliser une pince spéciale pour le montage de tuyaux en amiante-ciment (cheminée galvanisée).

Arrêtons-nous plus en détail sur les différentes étapes du travail.

La préparation

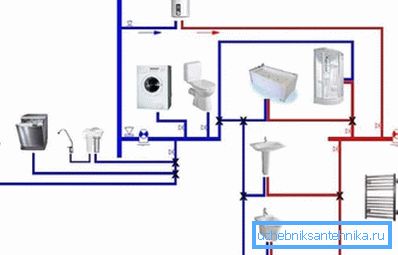

L'installation de tout réseau d'ingénierie complexe, y compris la plomberie et les installations sanitaires, commence avec le développement du projet. Le dessin indique les points de jonction avec les appareils sanitaires, les adaptateurs, les raccords et autres pièces moulées, la longueur des tuyaux, les vannes d'arrêt, les appareils de comptabilité, etc.

Ensuite, le balisage est fait directement sur l'objet. Le tracé de la conduite est indiqué sur toutes les surfaces. La ligne tracée servira de ligne directrice le long de laquelle l'axe des pièces est placé lors de l'installation.

Ensuite, les points de montage des colliers de fixation sont marqués.

Dans ce cas, vous devez considérer les nuances suivantes:

• le support doit être installé aux endroits où il y a un raccord, un adaptateur, une pièce moulée ou un autre raccord;
• la distance entre les colliers de montage adjacents sur une section de tuyau droite ne doit pas dépasser dix diamètres de cette partie.

Supports de montage

Les tuyaux en plastique doivent être fixés au mur à l’aide de colliers de serrage afin que l’écart entre la surface et le bord de la pièce soit minimal. Cela vous permet d'économiser de l'espace et d'éviter d'endommager les services publics pendant le fonctionnement.

Pour équiper la monture coulissante, insérer est inséré dans la pince. Sinon, ses bords sont évasés (un dispositif spécial est utilisé à cet effet), ce qui protège le système d'alimentation en eau en polymère ou le système d'égout des dommages.

Le support est fixé au mur avec des vis ou des chevilles. En règle générale, les accessoires sont déjà inclus dans le package.

Installation de tuyaux

Dès que l'installation sur les pinces est terminée, vous pouvez passer à l'étape suivante.

L’installation de pièces en plastique dans les éléments de fixation ne pose généralement pas de problèmes:

• le tuyau est inséré dans la pince;
• la partie supérieure de la fixation est fixée à l'aide d'un loquet, d'un goujon ou de boulons.

Note! Les pipelines en acier sont fabriqués de la même manière. Mais dans ce cas, il est nécessaire de leur fournir un accès libre pour la maintenance périodique: élimination des foyers de corrosion, peinture et contrôle de l’étanchéité des connexions. Pour cette raison, les tuyaux en acier ne sont pas encastrés dans des murs en béton.

Caractéristiques du travail avec des pièces en métal

Une mauvaise fixation des canalisations sur le mur peut provoquer un accident. Cependant, pour être sûr à 100% qu'il n'y a pas de percée, vous devez suivre attentivement l'intégralité de la procédure d'installation.

Voici les exigences de base:

• le travail avec des produits en métal et plastique peut être effectué à une température de l'air ambiant supérieure à + 10 degrés Celsius;
• si des pièces sont transportées ou stockées à basse température, elles doivent être chauffées avant utilisation;
• la fixation de la plomberie en métal et plastique avec des colliers doit être effectuée après l'extrémité des murs décoratifs;
• dans la disposition des tours ne doit en aucun cas permettre la rupture de pièces.

Couper les tuyaux avec une scie à métaux ou des ciseaux spéciaux.

Il a aussi ses propres caractéristiques:

1. Le bord de la pièce coupée peut avoir des bavures. Pour les éliminer, utilisez un fichier ou un outil spécial.
2. Après avoir coupé avec des ciseaux, le profil du tuyau peut devenir ovale. En conséquence, après la fixation du raccord, l’étanchéité peut être brisée. Pour aligner le tuyau aidera un outil d'étalonnage spécial ou un marteau (dans ce dernier cas, vous devez agir très soigneusement).

Pour courber le tuyau, vous devez également utiliser des outils spéciaux, en particulier si vous souhaitez obtenir un rayon de courbure élevé. Les mandrins internes et externes aident. Leur utilisation vous permet d'éviter de rétrécir le diamètre interne du produit et la rafale de tuyau lors du processus.

Si l'endroit du pli n'est pas loin de la coupe, plier le tuyau aidera le ressort du diamètre désiré, qui est vendu dans les magasins spécialisés.

Conclusion

Il existe d'autres moyens de réparer les pipelines à diverses fins fonctionnelles. Par exemple, la fixation de tuyaux dans des plaques tubulaires, qui est réalisée par évasement ou soudage. Vous pouvez en apprendre plus à ce sujet en lisant la vidéo dans cet article.
