Comment se fait la flexion des tubes de profil
Le cadre, fabriqué à l'aide de tuyaux profilés, est une structure de bâtiment assez fréquente. Il est utilisé notamment pour les serres, les serres, les auvents et les auvents de forme sphérique.
Dans ce cas, il existe deux manières de créer la forme nécessaire: utilisez une machine à souder ou une cintreuse.
Nous examinons ci-dessous l'utilisation d'un équipement spécial à ces fins, ainsi que d'autres solutions. Vous pouvez donc décider de dépenser de l'argent pour son acquisition ou de le limiter à une autre méthode.
Conseil: assurez-vous que les tubes profilés ne soient pas fissurés, pliés ou aplatis lors de la flexion des tubes profilés.
Ce que l'industrie nous offre

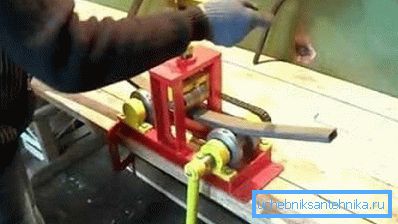

Nous examinons ci-dessous les principaux types de cintreuses les plus souvent utilisées:
| Manuel compact |
|
| Électrique |
L'inconvénient de l'équipement est son coût élevé et son poids élevé, ce qui limite sa disponibilité pour l'acheteur moyen. |
Méthodes alternatives
Utilisez une machine à souder et des meuleuses d'angle
Si vous n'avez pas de cintreuse à pipe à proximité ou si le coût des services ne vous convient pas, il est possible de plier le profilé avec vos propres mains à angle droit chez vous.
Pour ce faire, vous devez préparer un moulin et un poste de soudage. Les instructions ci-dessous vous indiqueront comment procéder:
- Dessinez un diagramme sur lequel calculer le rayon d'arrondi.
- Faire à l'endroit où il est censé plier le tuyau, meuleuse d'angle avec un disque sur métal plusieurs coupes transversales.
- Fixez le tuyau dans un étau et commencez à le plier dans la direction souhaitée, en appliquant une petite force.
- Souder les coupes avec une machine à souder lorsque l’angle de pliage vous convient. N'oubliez pas le respect des règles du CT.
Astuce: dans la dernière étape, rectifiez les soudures.
Disque sable et métal
Cette méthode ne nécessitant aucun outil spécial, elle peut donc être considérée comme l'une des plus simples, bien que prenant beaucoup de temps.
Si vous ne savez pas où plier le profilé, utilisez-le:
- Préparez le sable, ce qui devrait suffire à remplir le tuyau en entier. Assurez-vous de le sécher et de le tamiser.
- Couvrir une extrémité du tuyau avec une côtelette en bois.
- Versez le sable tamisé dans celui-ci et branchez-le également de l'autre côté.
- Prenez un disque en métal d'un diamètre approprié.
- Sécuriser solidement une extrémité du tube profilé entre les broches, tirer après l’autre en tapotant le disque dessus.
Astuce: pour faciliter le processus de pliage du profilé dans un petit rayon, il est préférable de réchauffer le site de déformation avec un brûleur à gaz. L'intégrité des parois métalliques au cours du processus fournira du sable serré.
- Enlevez la côtelette obstruée après avoir plié le profilé, il faut le casser ou le brûler.
- Enlevez complètement le sable du tuyau.
La méthode est assez compliquée, elle est donc généralement utilisée pour les pipes à usage unique. En hiver, le sable peut être remplacé par de l'eau qui devrait geler à l'intérieur du profilé; n'oubliez pas de fermer les extrémités en toute sécurité en cas d'embouteillage.
Dès que le liquide dans le tuyau gèle, vous pouvez commencer à le plier selon le motif préparé.
Appliquer un ressort carré
Les professionnels connaissent un autre moyen d'éviter que les parois d'un tube en métal ne se déforment - en utilisant un ressort de section identique, mais plus petit. Pour sa fabrication utilisé fil d'acier, dont le diamètre dépend de l'épaisseur des murs.
La chose principale - il devrait aller sans effort à l'intérieur du produit. Ensuite, le lieu de pliage prévu doit être chauffé à l'aide d'une torche à gaz ou d'un chalumeau, car les murs seront alors plus facilement pliés.
Utilisez des gants de protection spéciaux lorsque vous tenez le produit avec des pinces. Pour obtenir le rayon souhaité, utilisez une broche vierge ou des broches métalliques, qui doivent être montées de manière fiable autour de la circonférence.
Conclusion
L'article donnait une idée de la manière dont vous pouvez plier un tuyau de profilé au rayon souhaité. Pour ce faire, un équipement spécial facilite le processus ou vous pouvez utiliser des méthodes "traditionnelles". Si la machine est trop chère, le coût des services de pliage ne vous convient pas ou vous ne pouvez pas les atteindre (voir aussi l'article Soudage bout à bout: technologie et équipement).
La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
