Comment se fait le soudage des tuyaux en acier pour le

Aujourd'hui, le soudage de tuyaux de chauffage est une technologie largement utilisée pour l'assemblage d'éléments de système. Le fait est que les tuyaux en plastique modernes ne sont pas acceptables partout. Oui, et il arrive souvent que vous deviez créer une autoroute qui chauffera absolument tout le périmètre intérieur de la maison, et pas uniquement l'espace sous les fenêtres.

Pour résoudre ce problème, le plastique ne convient pas car il ne se réchauffe pas tout comme le métal. Et en conséquence, seuls les radiateurs deviennent des points de chauffage.

La nuance est que la soudure de conduites d'eau de ce type implique les tâches suivantes:

1. Disponibilité d'équipement spécial.
2. Doit être l'expérience de la soudure de métal. Et la compréhension des principes de base du soudage ne sera pas superflue.

Autrement dit, il s'avère que faire ce travail de vos propres mains est déjà assez difficile. Mais quand même, si désiré, c'est tout à fait réel.

Dans cet article, nous allons essayer de révéler les règles de base pour l’installation d’un tel système à l’aide d’un poste de soudage. Un examen de la technologie et des instructions de soudage vous sera utile au moins pour que vous puissiez évaluer de manière objective si vous pouvez effectuer un tel travail ou non.

Commençons par le moment le plus important.

Le principe de la technologie et ce qu'il faut pour sa mise en œuvre

Comme exemple visuel, nous allons considérer l’option la plus simple: l’arrimage à la soudure électrique.

• En fait, c'est un moyen très fiable de connecter divers produits métalliques.. La physique du processus est que des équipements spéciaux sont utilisés pour souder des tuyaux auxquels des électrodes sont connectées (il s’agit de tiges métalliques avec une pulvérisation spéciale).
• Ces électrodes, sous l’influence du courant électrique, fondent, remplissent l’espace situé entre les joints des tuyaux, puis se solidifient, comme si elles redevenaient du métal solide..

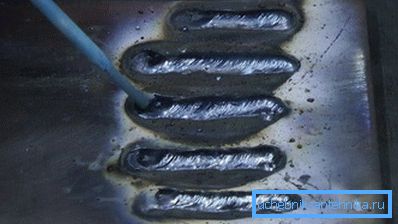

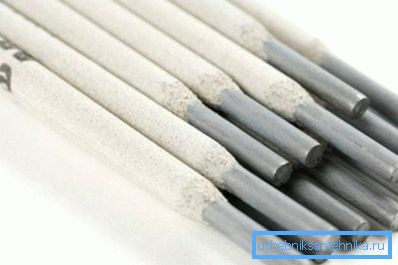

Veuillez noter qu'il est très important d'utiliser des électrodes de haute qualité dans le travail - sinon vous pouvez obtenir une connexion qui fuit et fragile. Par conséquent, n'économisez pas - il vaut mieux acheter un produit dont le prix est élevé, que de faire tout le travail en vain, acceptez-le.

Regardons le tableau comparatif, quel type d'électrodes en général, en fonction du revêtement.

Il s'avère que les électrodes standard en rutile et en cellulose conviennent en principe pour l'assemblage d'un système de chauffage dans une maison privée.

En ce qui concerne le diamètre des tiges, il existe une "formule" de calcul très simple. Les électrodes d'un diamètre de 3 mm sont optimales pour les produits de soudage d'une épaisseur de métal de 2-5 mm. La plus grande épaisseur d'acier dans les systèmes de chauffage dans les maisons privées ne s'applique généralement pas.

Eh bien, quelques mots sur l’équipement. Si vous n'entrez pas dans les détails, la machine à souder est un transformateur par lequel le courant est transféré à l'extrémité de l'électrode. En principe, le coût d'un tel équipement n'est pas très élevé, mais vaut-il la peine de l'acheter pour un travail ponctuel? Dans la plupart des cas, il est plus facile, plus sûr et moins coûteux de confier l’ensemble de chauffage à un professionnel.

Maintenant que le principe de la technologie est bien compris, essayons de le mettre en œuvre progressivement.

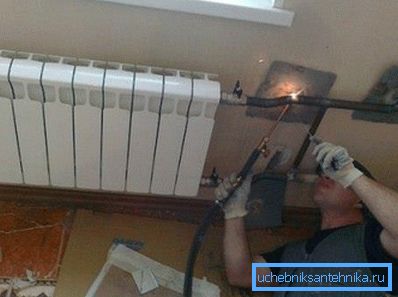

Soudage de tuyaux de chauffage

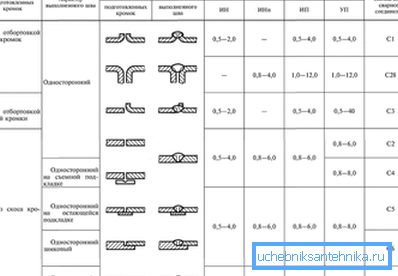

Avant de commencer, il convient de noter qu’il existe un GOST pour le soudage de tubes, qui vous permet de choisir le type de soudure à créer avec l’une ou l’autre forme.

Faites également attention au fait que les tuyaux ont différentes formes - non seulement rondes, mais également carrées et même rectangulaires. Ainsi, le soudage de tubes carrés selon GOST peut différer légèrement des règles de jonction de produits ronds. Considérez ce point et examinez attentivement la documentation que vous lisez.

Eh bien, maintenant retour au travail directement.

Préparation de la base et de l'équipement

La procédure à ce stade devrait ressembler à ceci:

1. Nous prenons les tuyaux et les fabriquons de manière à ce que leurs bords (c’est-à-dire comme des joints circulaires) soient coupés à angle au plus égal égal les uns des autres.

1. Nous nettoyons les bords des coutures avec du papier de verre avec une fraction fine.
2. Nous connectons le transformateur au réseau et préparons le poste de soudage pour son fonctionnement. Si l'appareil est correctement configuré, le son provenant du contact de l'électrode et du métal sera comme s'il était sec et craquelé.

En principe, ce travail préparatoire est terminé et vous pouvez passer à l'étape suivante.

Virement

Le virement de bord est appelé une connexion d'éléments pré-point.

• C'est nécessaire parce que créer immédiatement une belle couture est irréel.
• Il est plus facile de souder d’abord les points d’ébauche des joints de tuyauterie de manière à ce que les produits soient fixés les uns par rapport aux autres et ensuite seulement à renforcer l’ensemble du joint annulaire.

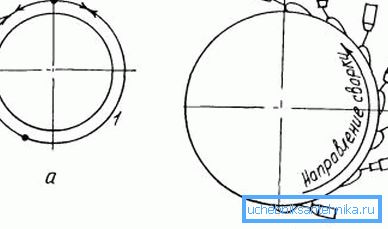

Faites attention! N'oubliez pas que très souvent, lors de travaux avec des systèmes de chauffage, les tuyaux ne sont pas soudés. Autrement dit, tourner le coffre autour de son axe ne fonctionnera généralement pas. Et cela signifie que le soudeur aura besoin d'un maximum de compétence, car il sera nécessaire pour chaque point de sélectionner l'angle optimal de l'électrode.

• Le pré-amarrage devrait commencer au bas de la «bague», puis vous devrez faire des pointes latérales, puis fixer le haut. Si vous fixez immédiatement le haut et le bas, il est probable que les éléments soient fixés à un mauvais angle.
• Si nous parlons du nombre de points, vous pouvez utiliser une formule très simple: si le diamètre des produits ne dépasse pas 30 centimètres, il suffit de quatre punaises.

En général, il est nécessaire de s’efforcer de créer des points de jonction lorsque l’électrode est perpendiculaire par rapport à la ligne principale. Bien entendu, cela n'est possible que dans le cas où les éléments peuvent être pivotés autour de l'axe.

Si l'ébauche est réalisée, vous pouvez alors commencer la soudure de finition.

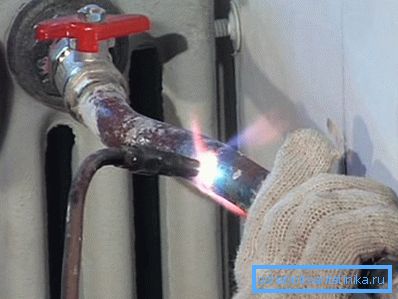

Création de la couture principale et de l'enlèvement des scories

Ainsi, le soudage final des conduites d’eau se déroule dans l’ordre suivant:

1. Le tuyau est divisé visuellement en 4 secteurs et tout d’abord, il soude son «hémisphère» supérieur.

1. Ensuite, les secteurs inférieurs sont traités.
2. Une autre couche de la couture est appliquée sur "l'hémisphère" supérieur et inférieur. Ceci est nécessaire non seulement pour la résistance du raccordement, mais également pour obtenir l'étanchéité maximale du raccord de tuyau.

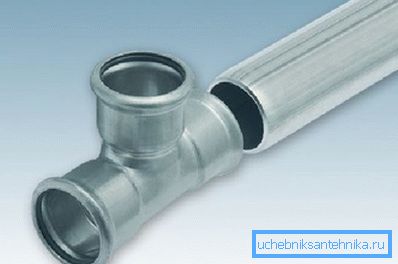

En ce qui concerne la situation, quand il est nécessaire de faire la jonction d’autoroutes de différents diamètres, l’option la plus simple est d’intégrer un produit à l’autre, puis de les souder les uns aux autres. Si la différence de diamètre est très grande, il faudra bien sûr utiliser des adaptateurs. À propos, il peut y avoir plusieurs adaptateurs et ils peuvent être interconnectés selon le même principe, c'est-à-dire comme s'ils étaient insérés l'un dans l'autre.

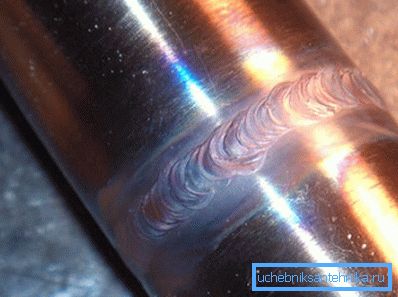

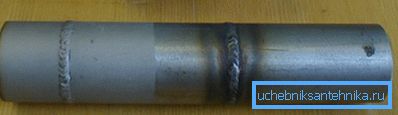

Une fois les travaux de soudage terminés, les scories peuvent être enlevées. Il s’agit en fait d’un broyage ordinaire des excroissances à la jonction. Cependant, il est important non seulement d'éliminer les arêtes, mais également de vérifier la qualité dans son ensemble. C'est-à-dire que vous devez essayer d'identifier les fissures, les pores et les brûlures.

Si, à l'extérieur, tout semble normal, appliquez la solution de savon habituelle sur les coutures et faites circuler de l'air sous pression dans le système. S'ils présentent des microfissures, des bulles apparaissent à ces endroits.

Conclusion

Nous avons traité de manière assez détaillée de la technologie de soudage des métaux, de la manière de souder des tuyaux de différents diamètres et "de travers" lors de l’installation d’un système de chauffage dans une maison privée.

Nous espérons que cet examen vous a été utile et que vous saurez objectivement s’il vaut la peine de le faire par vous-même. Si vous voulez en savoir plus, consultez la vidéo thématique présentée dans cet article.
