Comment souder des tuyaux de cuivre

Les produits de tuyauterie en cuivre et leurs alliages ne sont plus une nouveauté dans nos systèmes de chauffage depuis longtemps; en outre, ils se retrouvent aujourd'hui de plus en plus dans les lignes modernes d'approvisionnement en eau et en gaz des bâtiments résidentiels et des entreprises industrielles. Ces produits fiables et en plastique sont aujourd'hui largement utilisés en tant que composants essentiels des systèmes de climatisation et des unités de réfrigération modernes de différents profils.

Tout cela suffit amplement pour que nous désirions apprendre à établir des connexions permanentes à partir de produits similaires, ou plutôt à nous familiariser avec la soudure des tubes de cuivre dans l'environnement domestique. Le fait est que les techniques connues d'assemblage de tubes en cuivre sont utilisées depuis longtemps et impliquent l'introduction d'un composé adhésif fondu spécial ou d'une soudure dans la zone de contact. Ce qu'il est particulièrement important de savoir lors de la maîtrise du processus de brasage des tubes en cuivre, c'est qu'un contact de soudage fiable n'est obtenu en règle générale que dans le cas où le point de fusion de la brasure elle-même importe juste en dessous du point de fusion des tubes soudés.

Nous notons également que le soudage de haute qualité et fiable des tubes en cuivre avec leurs propres mains nécessitera une attention particulière de la part de l'artiste, qui travaillera avec les produits à souder, ainsi que certaines formations théoriques.

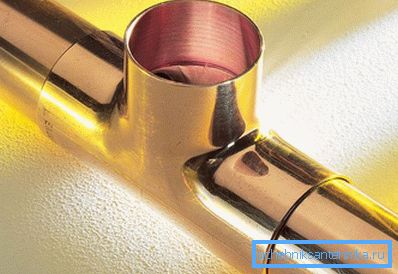

Avantages des raccords en cuivre soudés

Sans oublier dans notre article et que l'ensemble des preuves qui confirment davantage les avantages indéniables des structures en cuivre obtenues par la méthode soudée. De telles mentions ne font qu'augmenter la demande sans cesse croissante pour les produits, qui se distinguent par un ensemble de propriétés assez uniques:

• durabilité et résistance des produits en cuivre soudés;
• disponibilité et facilité de traitement des matériaux en cuivre;
• la possibilité de choisir les conditions pour la formation d'un contact de soudage (en ajustant le mode de soudage).

En outre, l’utilisation des dernières techniques de soudage vous permettra d’économiser des pièces d’assemblage obligatoires telles que les adaptateurs et les raccords standard, ce qui réduit considérablement le coût total de fabrication des tubes chauffants soudés.

Méthodes de soudage des tubes en cuivre et outils utilisés

Lors des opérations spéciales liées au soudage de billettes de différents diamètres, les régimes de température suivants sont le plus souvent utilisés:

1. Mode haute température avec chauffage thermique de la zone de fusion jusqu'à 900 degrés, utilisé pour les ébauches soumises à des charges importantes.
2. Mode de traitement à basse température, pratiqué le plus souvent dans la vie quotidienne avec une température de travail dans la zone de contact jusqu'à 450 degrés.

Pour faciliter la fixation des tuyaux articulés pendant le processus de soudure, vous aurez peut-être besoin de l'outil suivant:

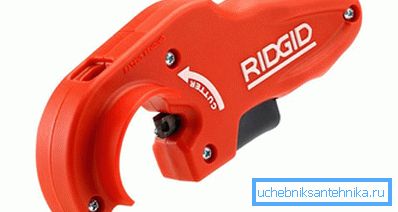

• Le coupe-tube de capture spécial, assurant une coupe uniforme de la pièce à travailler sur le lieu de soudage prévu.
• Outil de préparation du chanfrein (y compris l'ébavurage).
• Un type spécial de mécanisme de dilatation utilisé pour préparer le site de la pointe à une profondeur approximativement égale au diamètre des ébauches soudées.

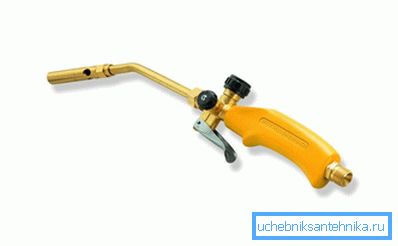

• Et enfin, la machine à souder elle-même ou la torche à gaz, directement utilisée pour le brasage des joints en cuivre.

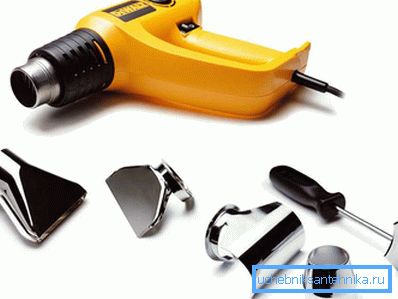

En plus de cela, vous aurez certainement besoin d'un séchoir thermique du bâtiment, à travers lequel il sera possible de chauffer les points de jonction des ébauches jusqu'à 650 degrés (utilisé principalement lorsque vous travaillez avec des soudures à faible point de fusion).

La présence dans la boîte à outils actuelle d'une telle machine de soudage-chauffage permettra à son propriétaire de régler facilement la température dans la zone de soudage, ainsi que de la maintenir à un niveau optimal. En outre, une large gamme de buses interchangeables comprises dans le kit de travail du dispositif de soudage vous permet de diriger un flux d'air chauffé vers n'importe quel endroit qui vous convient.

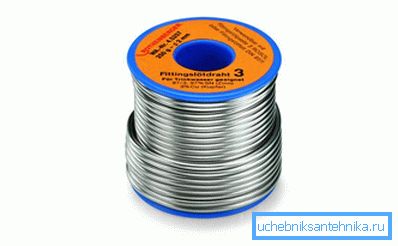

Matériaux utilisés pour le brasage des pièces de cuivre

Avant de souder les tuyaux de chauffage avec leurs propres mains, tout artiste est simplement obligé de se familiariser avec les matériaux de travail utilisés comme soudures thermiques. En outre, il devrait certainement être conscient du fait que tous ces matériaux, en fonction des caractéristiques de réfractaire, sont divisés en soudures dures et en brasures molles.

Les soldats

Les soi-disant brasures à haut pouvoir réfractaire ressemblent extérieurement à des tiges allongées de profil quelconque et sont généralement utilisées pour chauffer le métal dans la zone de brasage à la température maximale possible (jusqu'à 900 degrés Celsius). De telles températures fournissent un contact soudé de haute qualité et fiable.

Astuce! Ces matériaux de soudage sont principalement utilisés dans les travaux de réparation et de restauration effectués sur des lignes d'alimentation responsable ou dans la réparation de climatiseurs industriels et d'équipements de réfrigération spéciaux.

Les représentants les plus typiques des brasures de brasage de cette classe comprennent des compositions de cuivre-phosphore auto-fondantes, équipées de divers additifs (tels que Cu94 P6 et Cu92 P6 Ag2). Les 6% d'argent ou de phosphore, qui sont presque imperceptibles à l'oeil, vous permettront d'abaisser le point de fusion d'une telle brasure jusqu'à 750 degrés. Et ceci en supposant que les taux de dilatation réels des matériaux utilisés correspondent presque exactement à ceux du cuivre, ce qui permet d’obtenir une connexion solide et fiable.

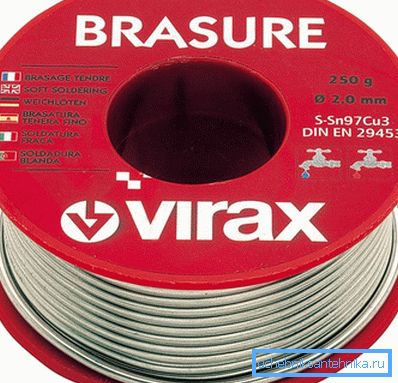

Les soldats, communément appelés «mous», ont reçu leur nom parce qu'ils sont utilisés dans le traitement du traitement à basse température de tuyaux en cuivre fabriqués dans des conditions de vie. Ils sont généralement fabriqués sous la forme de fils plutôt minces et sont développés à partir de produits chimiques tels que le plomb, l’étain, le zinc ou leurs alliages connus de tous.

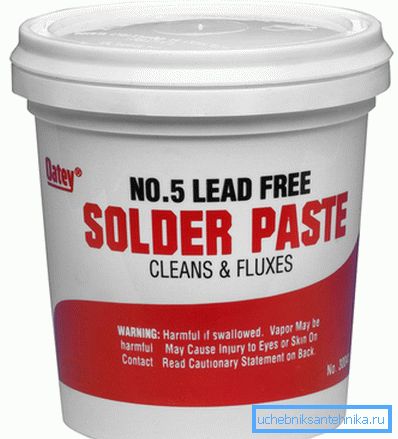

Les flux

Afin de simplifier la procédure de brasage des tubes en cuivre par leurs propres mains, des compositions spéciales pâteuses ou même liquides sont souvent utilisées (elles sont également appelées flux). Il est important de noter que souvent, le succès ou l'échec d'une opération peut souvent dépendre du choix approprié de l'un ou l'autre flux.

Comme les soudures, les matériaux que nous envisageons sont également classiquement divisés en réactifs à basse température (jusqu’à 450 degrés) et en composants chimiques à haute température utilisés pour le brasage à plus de 450 degrés.

De telles compositions chimiques sont utilisées aux fins suivantes:

• contribuer à la purification de la zone de soudure des oxydes nocifs;
• protéger la zone de travail de la pénétration d'oxygène, qui est toujours contenu dans l'environnement;
• créer des conditions favorables pour une distribution uniforme de la composition de brasage aux points de brasage;
• améliorer la qualité de l'adhérence des produits avec brasure.

Au cours du travail, la brasure, chauffée à la température souhaitée, se répand uniformément dans les parties des pièces à souder, formant ainsi une connexion fiable. Une fois que le contact de soudure a refroidi de la zone de traitement, tout excès de flux est simplement éliminé.

Vidéo

Cette vidéo est consacrée à la soudure de tubes à brasure tendre:
