Comment souder des tuyaux de propylène

La plomberie de votre maison ou de votre appartement nécessite généralement de souder vous-même des tuyaux de propylène, sauf si, bien sûr, la plomberie ou le chauffage sont réalisés avec des tuyaux en plastique ou en acier. Il existe plusieurs types de machines de soudage pour le PP, mais vous pouvez en utiliser n’importe lequel, quels que soient sa puissance, sa forme et son coût.

Vous pouvez facilement apprendre à le faire vous-même, comme nous allons le dire ci-dessous, et également afficher des informations visuelles sur la vidéo de cet article.

Ce qui est nécessaire pour souder le PPR

Note Les abréviations anglaise PPR et Russian - PP désignent des tuyaux en polypropylène de toute taille. Dans l'article, nous utiliserons la notation suivante.

Outil de soudage

• Un outil tel que Eral ER-01 (LUX) est utilisé pour souder le PPR et les raccords d’un diamètre total de 16 mm à 75 mm - pour les plus gros tuyaux, des buses plus grandes sont nécessaires, une unité plus puissante est donc nécessaire. Dans ce cas, nous avons un fer à souder électrique de type xiphodial avec deux unités de puissance de 750 W chacune, de sorte que nous obtenons un total de 1500 W - il existe une possibilité de fonctionnement autonome de chacun des éléments chauffants. Le thermostat vous permet de régler la température à 300 ° C, ce qui est suffisant pour le câblage de la plomberie et du chauffage.

• La machine à souder CANDAN SM-04 permet l’utilisation de buses de 16 mm à 125 mm de diamètre, qui couvre toute la gamme des tuyaux en polypropylène utilisés pour le brasage avec raccords.. Ici aussi, deux réchauffeurs de carburant autonomes sont installés, mais déjà 1 000 W chacun. Par conséquent, à la sortie, nous avons 2 000 W - l'unité se débrouille bien avec les tâches du niveau industriel - la plage de température va de 50 ° C à 350 ° C. L'appareil est fourni avec trois buses jumelées - 50 mm, 63 mm et 75 mm - le reste doit être acheté si nécessaire.

• L'appareil cylindrique STURM TW-7218 diffère des instruments xiphoïdes similaires par sa forme et ses fixations - dans ce cas, le soudage de tuyaux en polypropylène est effectué par des fixations non appariées, mais le principe ne change pas.. Puissance STURM TW-7218 est 1880W, et la position maximale du bouton du thermostat - 300? C. Le kit comprend trois buses de 20, 25 et 32 ​​mm, une clé hexagonale et un tournevis.

• Malgré le fait qu’un fer à souder pour tuyaux de propylène ne comporte généralement que trois ou cinq buses, vous pouvez toujours les acheter, à un moment ou à un autre.. De tels dispositifs sont fabriqués en alliage d'aluminium, ce qui leur permet de se réchauffer très rapidement (la conductivité thermique de l'aluminium occupe la 3ème place après l'or et l'argent). Mais certaines modifications ont un revêtement de téflon - cela élimine presque complètement le collage du PP sur le métal, ce qui facilite donc le processus de travail.

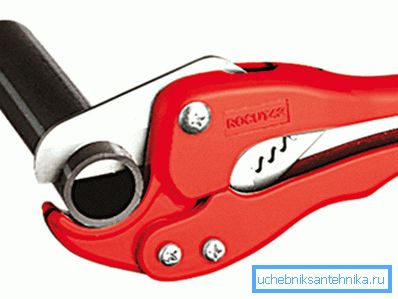

• Des ciseaux spéciaux sont utilisés pour couper des tuyaux en polypropylène et en métal-plastique.. En règle générale, la qualité d'un tel outil dépend de la fixation des lames les unes par rapport aux autres. Par conséquent, elles ne doivent pas avoir de jeu négatif et la coupe sera alors lisse. Cet outil est souvent fourni avec l'appareil, mais il est préférable d'acheter les ciseaux de haute qualité séparément.

Travaux de soudure

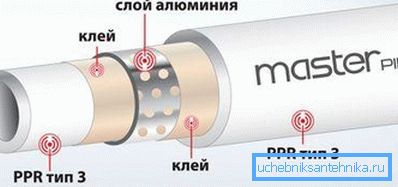

Avant de commencer à souder, vous devez déterminer quel tuyau se trouve devant vous - RN10, RN16, RN20 ou RN25 - la méthode de soudure dépendra de celle-ci. Le fait est que les RN10 et RN16 de PPR ont une paroi solide, mais que les RN20 et RN25 sont renforcés avec du papier aluminium ou de la fibre de verre. Ici seulement, sur RN20, la feuille de renforcement est située au centre du mur et sur RN25 - plus près de la base.

La feuille d’aluminium située près du sommet gêne la soudure, car lorsqu’elle pénètre dans la buse, la couche d’aluminium est exposée et il s'avère qu’elle devra coller au raccord, mais cela diminue la qualité de l’adhérence et donc la connexion elle-même.

Par conséquent, pour RN25, un frisson est utilisé, nettoyant l'extrémité (couche supérieure de PP et de feuille) comme dans la photo ci-dessus. Mais ces tuyaux sont conçus pour une température constante de 95 ° C et un saut jusqu’à 150 ° C; ils sont donc utilisés très rarement (principalement - pour le chauffage centralisé). De plus, leur prix est plutôt élevé.

Les raccords en polypropylène sont utilisés pour l'accostage, ce qui peut être:

• droit (couplage);
• angulaire (32?, 45? et 90?);
• réduction (passage d'un diamètre à un autre);
• fileté (pour aller au métal);
• tees et by-tubes.

En outre, des grues en polypropylène sont produites, dans lesquelles la ressource opérationnelle est beaucoup plus élevée que le métal, il est donc préférable de les utiliser sur la ligne principale. La fixation d'un tel pipeline est réalisée par des fixations et des clips en plastique ou en métal.

Note Pour le soudage, tous les éléments de travail (PPR et raccord) doivent être secs et exempts de graisse. Seules des sections identiques peuvent être jointes.

Le tableau de la profondeur d'immersion du tuyau dans le raccord et le temps de leur chauffage / refroidissement:

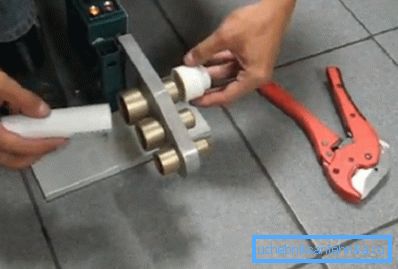

La soudure est réalisée en plusieurs étapes, comme le montre la photographie supérieure des fragments - le raccord et l'extrémité du tuyau sont d'abord chauffés, puis ils sont libérés simultanément de la buse et au troisième étage sont reliés l'un à l'autre.

Et ici, il est important que vous fassiez attention au tableau situé au-dessus - vous verrez à quelle distance vous devez conduire les tuyaux au raccord, combien les chauffer dans la buse du fer à souder et combien refroidir après l’arrimage. Si vous faites tout correctement, vous devriez alors obtenir une ration, comme indiqué dans la section (fragment de la photo №4).

Ces paramètres sont extrêmement importants car, si le tuyau pénètre trop profondément dans le raccord, son extrémité reposera sur la cloison et s’aplatira, ce qui réduira sa perméabilité, ou entraînera généralement un blocage. Afin de ne pas vous tromper, avant de chauffer sur le PP, marquez avec un crayon ou un marqueur à la distance souhaitée et laissez-vous guider.

Conclusion

Il convient de noter qu’il est beaucoup plus pratique d’installer un pipeline en polypropylène en blocs plutôt qu’un élément à la fois: vous soudez un fragment spécifique de la route, puis vous le joignez à un contour commun. Si, lorsque vous travaillez en premier lieu, vous avez reçu les instructions que vous avez reçues ci-dessus, vous devez tout passer en revue sans force majeure et les connexions s'avéreront de haute qualité (voir également l'article Connexions: conduites et structures en acier).

Des succès!
