Comment souder des tuyaux électriques: instructions pas à

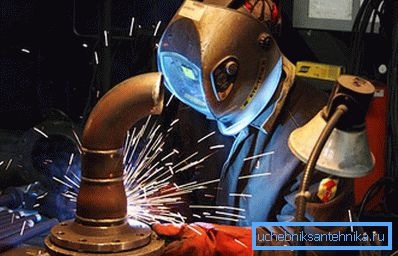

L'utilisation de la soudure électrique est l'une des méthodes disponibles pour raccorder des tuyaux en métal. En utilisant cette méthode, il est possible d’obtenir un lien étroit et durable d’éléments dans un système capable de remplir ses fonctions pendant longtemps. Cependant, pour que cela soit le cas, le cordon de soudure doit être de la plus haute qualité. Le succès des travaux dépend de nombreux facteurs, dont la qualité des tuyaux eux-mêmes, le choix judicieux des électrodes et la qualification du soudeur.
Description du poste
Tout d’abord, il est généralement nécessaire de déterminer l’essence du travail à venir. Le soudage à l'arc électrique est appelé processus d'assemblage de produits métalliques, en raison de l'échauffement local des métaux jusqu'au point de fusion. L'essence de la méthode est la suivante:
- La machine à souder est connectée à l'alimentation.
- Une fois le courant converti, il passe à l'électrode.
- Lorsque l'électrode s'approche de l'élément à souder, il se forme un arc électrique dont la température est d'environ 7 000 ° C, ce qui dépasse le point de fusion de la plupart des métaux.
- Sous l'influence d'un arc électrique, le métal des pièces à souder et le métal faisant partie de l'électrode commencent à fondre.
- Un soi-disant pool de soudure est formé dans lequel les parties fondues des matériaux sont mélangées et le laitier qui apparaît pendant la fusion des flotteurs.
- Lorsque le point d’impact de l’arc électrique se refroidit, une soudure se forme.
En ce qui concerne les modes de réalisation du processus considéré, nous pouvons distinguer les méthodes manuelle, semi-automatique et automatique.
Le choix correct des électrodes est très important en fonction de l'épaisseur de la paroi des éléments à souder et, dans une certaine mesure, de la largeur du joint. Il convient de préciser ici que pour déterminer ce paramètre, il convient de savoir qu’une électrode de 02-3 mm conviendra pour le soudage d’un tuyau d’une épaisseur de paroi de 1,5 mm.

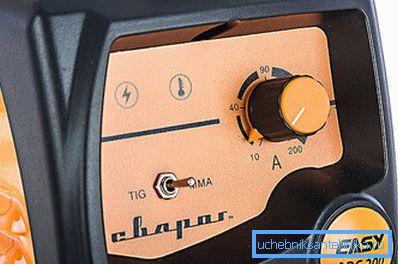

Et il est également utile de mentionner que, en fonction du diamètre de l'électrode choisi, le courant à lui fournir doit également être choisi. Par exemple, si le diamètre est de 2,5 mm, il est nécessaire de créer un courant d’au moins 80 ampères. Si le diamètre est de 3 mm, le courant doit être de 110 ampères. Si les conditions sont décomposées, c'est-à-dire si un courant de force suffisante n'est pas fourni, l'électrode ne fondra pas, ce qui signifie qu'aucune soudure ne se produira. Si nous appliquons un courant supérieur à la force requise, la tige d'électrode commencera à fondre plus rapidement, ce qui entraînera une consommation accrue de matériau et créera certains inconvénients du travail.
Types de soudures
La qualité de la soudure dépend de la direction et de la taille de l'arc. Un arc trop long fera pulvériser le métal sur la surface du tuyau et le joint sera poreux. Un tel joint ne convient pas à la plomberie ni au chauffage, car l'eau s'écoulera à travers les pores formés. Pendant le soudage, il y a trois directions d'arc. Voyons comment les choisir correctement:
- La première méthode vise le mouvement de translation de l'électrode le long de l'axe. Dans cette situation, l'arc entre le tube et l'électrode crée des conditions optimales pour une soudure de haute qualité. L'électrode allumée doit avoir une longueur d'arc constante et se déplacer le long de l'axe.

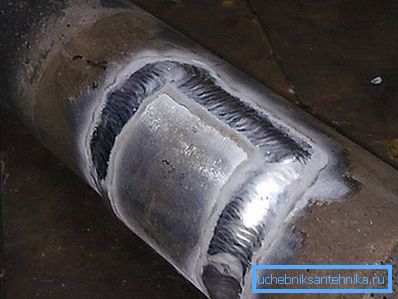

- Dans le mouvement longitudinal de l'électrode sur la soudure, un tubercule est formé sous la forme d'un cordon autour du tuyau. La largeur de la couture est supérieure de 3 mm au diamètre de l'électrode et son épaisseur est directement proportionnelle à la vitesse de déplacement de l'électrode. Mais ce type de joint étroit n’est pas très résistant. Par conséquent, lors du soudage, l’électrode doit être amenée horizontalement, ce qui crée un joint transversal.
- Le joint transversal est obtenu lors du mouvement de l'électrode sur le bout du tube soudé, sous forme de mouvements oscillatoires. La largeur de la couture est déterminée individuellement pour chaque joint. La soudure transversale de la soudure électrique peut être 5 fois plus grande que le diamètre de l'électrode utilisée.
Lors de la jonction des deux bords doivent être des bords. Pendant le soudage, le bord est fondu et on obtient un joint solide.
Travail
Avant de commencer à souder, vous devez porter des vêtements de protection, préparer un masque de soudage et des gants. Préparez un endroit pour la soudure. Enlevez tous les objets inflammables. Vous aurez besoin d'une brosse sur le métal pour dénuder la surface du tuyau et d'un marteau pour battre le laitier. Et, bien sûr, la machine à souder elle-même et des électrodes correctement choisies.
Lors de l'achat d'électrodes, lisez les instructions sur l'emballage. Le fabricant indique sur son produit les règles de fonctionnement et le but de ce type d'électrodes. Le diamètre de l'électrode et la force du courant sont sélectionnés par calcul. Pour chaque électrode de 1 mm d'épaisseur, un courant de 30 à 40 ampères est requis. En ce qui concerne les machines de soudage à inverseur, dans ce cas, pour une électrode de 3 mm, le courant requis est de 80 A. Ces paramètres sont adaptés au soudage de métaux. Pour le découpage, il est nécessaire d'augmenter le courant à 100 A.
Il est nécessaire de commencer les travaux de fixation des deux tuyaux afin d'éviter tout déplacement du joint. Avec l'électrode insérée dans le support, allumez l'arc et essayez de faire bouillir une courte section. L'électrode doit avoir un angle d'inclinaison de 70? par rapport à la surface soudée et à un écart d’environ 2 à 4 mm. Immédiatement, il est nécessaire de faire une réserve pour que ces indicateurs soient de nature très approximative et que les valeurs optimales dans un cas particulier seront déterminées par l'expérience.
Astuce! Pendant le travail, il est impossible de laisser l’électrode toucher la surface des tuyaux, sinon elle adhère.
Avant de décider de travailler, vous devez vous préparer le plus possible. Ici, il ne sera pas superflu d’étudier l’aspect théorique de la question, de ne pas regarder les vidéos pertinentes, ni de consulter en personne des spécialistes.
