Comment souder des tuyaux en cuivre: une technologie de

Malgré la popularité des tuyaux en plastique modernes, le cuivre n'abandonne pas leurs positions. Les propriétés physiques et chimiques de ce matériau, sa polyvalence et sa durabilité le rendent approprié à toute pièce, et la couleur chaude égayera toute pièce standard. Après avoir maîtrisé les règles théoriques de base sur la soudure des tubes en cuivre, même en l’absence d’expérience, vous pouvez commencer vos activités en toute confiance.

Avantages des tuyaux en cuivre

En rejetant le plastique et en faisant un choix en faveur du système de cuivre, vous pouvez certes perdre de l'argent, mais aussi vous assurer contre les problèmes éventuels. Ils sont peu nombreux, mais tout se passe pour la première fois. La tuyauterie en cuivre résiste aux effets néfastes de la lumière du soleil, les longues sections ne «mènent» pas aux températures élevées et ne craquent pas aux basses températures, ce qui n’est pas le cas du plastique (voir aussi l’article Matériel de brasage des tubes en cuivre: nous analysons les caractéristiques).

La production de tubes en cuivre offre trois options: solide, semi-solide et souple (respectivement étiquetés R 290, R 250, R 220). La dureté signifie la résistance à la rupture. Pour le système de chauffage ou d’alimentation en eau de la maison, il est pratique de travailler avec ce dernier.

Ils résistent facilement à la pression standard dans les conduites domestiques et à une température d'eau de 95 ° C. Les conduites souples sont extrêmement flexibles et peuvent être pliées plusieurs fois en utilisant moins de raccords, ce qui peut constituer un élément de conception original et inattendu.

Avez-vous déjà acheté le matériel?

Fournir un flux de travail continu permettra à l'ensemble nécessaire d'outils et de matériaux disponibles:

• brosse en acier ou tampon à récurer pour préparer la surface extérieure du tuyau et le raccord intérieur;
• pâte de flux (vendu sous forme finie) et pinceau pour application;
• chiffons pour éliminer l'excès de flux;

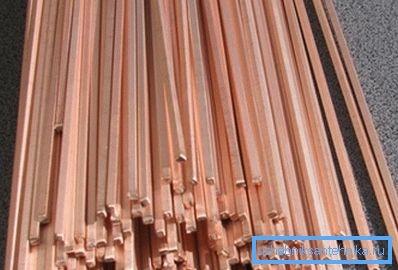

• soudure (disponible sous forme de barres de diamètre 3 mm);

• coupe-tube;
• Faskosnimitel ou alésoir, si vous devez encore couper un morceau de disque ou une scie sur le métal et beaucoup de bavures;
• mandrins et manchons d'étalonnage;
• raccords;
• un expandeur (avec une prise);
• équipement de chauffage (quoi souder des tuyaux de cuivre).

Technologie de soudure

Indépendamment de ce qui sera utilisé pour le chauffage (une torche ou un fer à souder électrique), l'ordre d'action reste toujours à peu près le même.

Il est recommandé de travailler dans l’ordre suivant:

• couper le tuyau en morceaux de la longueur désirée;
• nettoyer les extrémités;
• appliquer le flux;
• chauffer le joint pour souder la soudure;
• Laisser le composé refroidir.

Nous soudons en toute sécurité - nous obtenons de beaux résultats

Lorsque la question de la soudure se pose, la question de la sécurité et de la commodité est peut-être l'argument le plus convaincant. Les brûleurs à flamme nue fonctionnent en mode haute température jusqu'à 1000 ° C, ce qui est associé à un danger accru: objets inflammables, vapeurs chimiques volatiles, risque de brûlure - c'est un peu gênant.

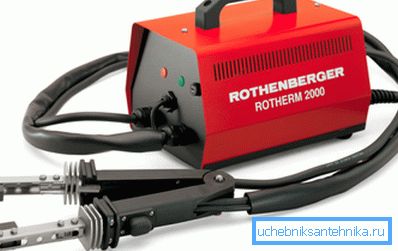

L'option la plus appropriée pour des conditions de travail confortables, en particulier dans les endroits difficiles d'accès, serait un fer à souder électrique pour tubes en cuivre. Cela ressemble à des pinces qui enveloppent un tuyau et le réchauffent.

Dans ce cas, une brasure tendre est utilisée (étain-plomb, étain-cuivre et étain-cuivre) et travaille à une température inférieure à 450 ° C. La technologie de connexion du système reste la même et le risque de «casser du bois de chauffage» diminue.

Entre raccord et prise

Habituellement, un fer à souder est utilisé pour travailler avec le raccord. Il s'agit d'une méthode extrêmement pratique, sûre et qui fait gagner du temps (mais pas un portefeuille). Déjà au stade de la production, une soudure à bas point de fusion pour le régime à basse température est généralement placée à l'intérieur de l'élément de connexion.

Il ne reste plus qu'à combiner les éléments préparés et la chaleur.

Une option plus économique, mais pas moins de qualité, sera soudée à la prise, ce qui peut être facilement fait de vos propres mains. Après avoir sélectionné une tête du diamètre correspondant sur le détendeur, insérez-la dans le trou du tube. Un tour fait tourner le levier (le cône se dilate et une douille est formée).

Faites attention! L'écart maximal entre le tuyau inséré et les parois de l'élément de raccordement doit être de 0,2 mm. Sinon, l’absorption capillaire de la brasure liquide sera rompue.

Préparation préliminaire des surfaces

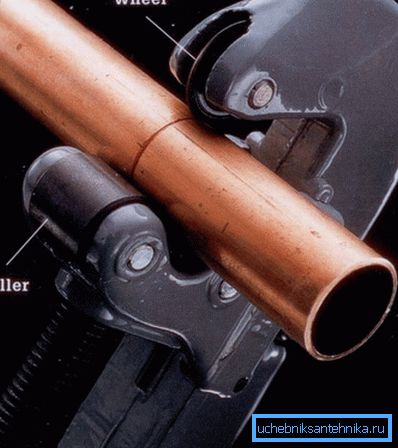

Si vous devez couper le tuyau, il est souhaitable d'utiliser un appareil spécial. L'opération prendra au maximum 7 tours du disque du coupe-tube et donnera une coupe nette. Une scie à métaux laissera beaucoup de bavures nettoyées par une râpe ou un sélecteur de visage.

De plus, une légère déformation est possible - un trou rond se presse et devient légèrement ovale. Le défaut est éliminé par une sorte de lissage de la surface, d’abord de l’intérieur avec un manchon de calibrage, puis de l’extérieur avec un mandrin de calibrage.

Les endroits "repassés" coupés sont en outre traités avec une brosse en acier ou une éponge spéciale des plus petites particules. La même opération est effectuée à l'intérieur de l'accouplement, du raccord, de la prise.

Cool soudure mains d'or

Avant de souder des tuyaux en cuivre, il est nécessaire d'effectuer des opérations standard:

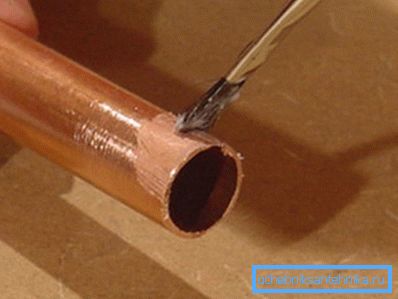

1. La zone du bord de la conduite qui sera articulée avec l’élément de jonction, brosse sans fanatisme et s’étale économiquement avec le flux. Enfin, il raffine le cuivre et favorise une distribution uniforme de la brasure.

1. Après avoir inséré complètement le tuyau dans le raccord, tournez l’une des pièces pour mieux répartir le flux.
2. Enlevez l'excès de matière avec un chiffon.
3. Chauffer le joint à la température désirée avec un fer à souder.
4. Après avoir appuyé sur une barre pour ménager un espace entre les détails reliés, faites-la glisser le long d'une fissure sans arrêter le chauffage. (Les raccords à souder d’usine doivent être chauffés uniquement).

Faites attention! La longueur de la barre, un peu plus que le diamètre du raccord ou de la douille, ira à la soudure d'une section. La longueur est facile à noter, en écartant le morceau de soudure correspondant. Cette instruction vous aidera à ne pas gaspiller de la matière en vain.

1. Lorsqu'une partie de la brasure fondue est «absorbée» dans la fente, retirez le fer à souder électrique.
2. Laisser le noeud refroidir naturellement. Accélérer ce processus avec de l'eau froide ne vaut pas la peine - des fissures peuvent apparaître.
3. Retirez le flux restant de l'extérieur avec un chiffon, à l'intérieur avec une pression d'eau.

Défauts possibles

Il existe des situations où, malgré l’adhésion formelle à la séquence des opérations, le mariage a lieu.

Selon les normes de la société de soudage internationale AWSC3.3, les principaux types de défauts sont définis:

• joints de boisson incomplets;
• des taches de flux;
• bords et fissures déchirés;
• vue globale insatisfaisante du travail fini.

Les statistiques montrent que le «facteur humain» conduit le plus souvent à des résultats médiocres, mais pas à la qualité des matériaux. Puisque le prix du cuivre est suffisamment élevé, cela devrait inciter à l'observation exacte du processus technologique.

Résumant

Si vous utilisiez un simple fer à souder ou un brûleur à gaz, vous savez déjà à moitié comment souder des tuyaux en cuivre. L'opportunité, multipliée par le désir de disposer d'un pipeline de cuivre dans la maison, est une excellente incitation à maîtriser une nouvelle technologie et à acquérir de l'expérience avec un nouveau matériau.

La vidéo de cet article montrera en détail la préparation du tuyau en cuivre pour le soudage et le processus lui-même.
