Comment souder des tuyaux en polypropylène - un guide

Lors de l'installation d'un système de plomberie et de chauffage, une simple prise de courant ne suffit pas. Afin de garantir une étanchéité acceptable des joints et la durabilité de la canalisation, il est nécessaire de recourir à la soudure.

Caractéristiques de l'installation du pipeline PP

En ce qui concerne l’installation du pipeline, une personne sera certainement confrontée à la question de savoir comment souder des tuyaux en polypropylène.

De manière générale, ce processus peut être divisé en 2 phases:

• Les deux éléments en plastique sont chauffés;
• Pendant que le matériau est froid, l'extrémité du tuyau est insérée dans la prise. Après refroidissement, l’étanchéité du joint est garantie par soudure du matériau.

Cependant, dans cette affaire simple, il y a quelques subtilités. La technologie de soudage dépend du renforcement ou non du pipeline.

• Les tuyaux en PP renforcé sont principalement utilisés pour l'alimentation en eau chaude et les systèmes de chauffage. Le papier d'aluminium (ou fibre de verre) est placé entre deux couches de plastique et empêche une dilatation linéaire excessive pendant le chauffage. Le marquage PN25 indique le renforcement avec une feuille, et le renforcement avec la fibre de verre se trouve avec le marquage PN20; des tuyaux ordinaires sont également produits avec le même marquage;

• Pour ce qui est de souder des tuyaux en polypropylène pour l’eau froide, vous pouvez utiliser un pipeline ordinaire non renforcé.

Caractéristiques du pipeline renforcé

La structure de la paroi du tuyau en PP renforcé impose certaines restrictions au processus de soudage. Mais comment souder des tuyaux en polypropylène avec une couche de renforcement? La tâche principale ici est que le liquide de refroidissement ne soit pas en contact avec le matériau de renforcement (fibre de verre ou feuille).

Si vous essayez de souder des tuyaux renforcés de polypropylène sans préparation supplémentaire, le caloporteur affectera non seulement la couche de polypropylène (l'extrémité du tube), mais également la couche de colle entre la feuille et le polypropylène. Tôt ou tard, l'adhésif ne résistera pas aux effets de la température et de la pression élevées du liquide, la probabilité de délamination est donc élevée.

En conséquence, l'eau commence à tomber dans l'espace situé entre la couche supérieure de polypropylène et le matériau de renforcement. En conséquence, des ballonnements se produisent à la surface du pipeline et des fuites - le coût de la préparation incorrecte du tuyau est très élevé.

Soudure de tubes en PP par étapes

En général, vous pouvez sélectionner les étapes de soudage suivantes:

• préparation du pipeline;
• chauffage du fer à repasser (appareils à souder);
• Chauffage de polypropylène et raccordement de canalisation.

La principale différence de technologie, due au renforcement du polypropylène, affecte le stade préparatoire.

Préparation de soudage

Les instructions pour préparer les segments de pipeline pour le soudage sont les suivantes:

• la longueur de pipeline requise est coupée;

• le mégot est parfaitement nettoyé des bavures et de la saleté;

• il est souhaitable de retirer le chanfrein, le chanfrein extérieur - du tuyau, le chanfrein interne - de la surface interne du manchon. Le chanfrein interne peut être enlevé même avec un couteau, s'il n'y a pas de ramassage spécial.

Faites attention! Si le chanfrein n'est pas retiré, le plastique souple peut simplement se relever lorsque le tuyau est inséré dans la prise. En conséquence, le matériau ramolli peut interférer avec la libre circulation du fluide.

En ce qui concerne le pipeline renforcé, il est également nécessaire d'éliminer la possibilité de contact du matériau de renforcement avec un liquide.

• si le renforcement est externe, il vous suffit de nettoyer la couche d'aluminium avec un rasoir. Pour accélérer le processus, vous pouvez utiliser des buses spéciales pour les perceuses;

• dans le cas d'un renforcement interne, il est préférable de retirer la couche supérieure de plastique et la couche d'aluminium.

Faites attention! Une partie de la soudure raclait simplement la couche de renforcement avec une pince à épiler et les couches de polypropylène se fondaient les unes aux autres pendant le brasage. Une telle approche a le droit d'exister, mais la pratique montre que ce composé est également sujet à un délaminage.

Lorsque vous résolvez le problème, comment souder les tuyaux en polypropylène avec un renforcement interne, vous devrez utiliser un rasoir. C'est un outil assez simple, et il ressemble à un cylindre avec un tranchant à l'intérieur. Dans le processus, le rasoir est mis sur le tuyau et est tordu avec effort, la durée de l'opération dépend de l'épaisseur de la couche à enlever.

Le couteau lui-même est fixé à l'aide d'un boulon. Ainsi, lorsqu'il est nécessaire de retirer une couche épaisse de matériau, il est préférable de le faire en couches, en éliminant les copeaux minces. Si nécessaire, la position du couteau peut être ajustée manuellement.

En ce qui concerne le coût, l’achat d’un rasoir coûteux n’a de sens que pour les professionnels professionnellement impliqués dans l’installation de chauffage et de plomberie. La différence entre l'option la moins chère réside uniquement dans la durabilité du tranchant. Un tel couteau est fabriqué dans un matériau moins durable.

Outil de soudage

La conception de la "machine à souder" est assez simple:

• boîtier avec régulateur de température et indicateur marche / arrêt;
• la semelle (mandrin), sa forme ressemble à un fer à repasser. Des trous pour le chauffage de manchons de différents diamètres sont prévus dans le mandrin;

Faites attention! Les manches elles-mêmes ont un revêtement en téflon, il est donc strictement interdit de les rayer avec des objets en métal.

Pour souder un pipeline en PP, il est nécessaire que la surface des manchons soit chauffée à 260 ° C. Ensuite, le tuyau est inséré dans le manchon et la prise est placée à l’autre extrémité. Lors du chauffage de l'appareil, il est nécessaire de naviguer vers l'indicateur de chauffage. Dès que la température du mandrin atteint la valeur souhaitée, le voyant s'éteint.

Faites attention! Il est important de ne pas surchauffer le matériau, car le plastique risque de recouvrir partiellement la section transversale interne lors du raccordement. Vous pouvez juger de la surchauffe en modifiant la couleur du polypropylène.

Le temps de réchauffement dépend du diamètre, vous pouvez naviguer vers les valeurs indiquées dans le tableau.

Connexion de tuyau

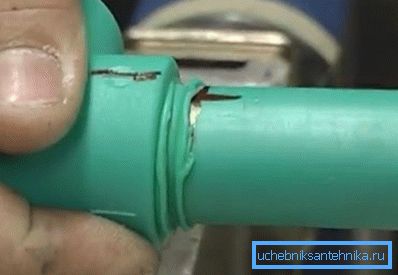

Après avoir chauffé le pipeline, vous pouvez passer directement à la procédure de soudage des tuyaux en polypropylène. Dans le même temps, une partie du plastique sera évacuée au niveau du joint, ce qui est normal et ne fait que confirmer que le soudage a été effectué correctement.

Lors de la connexion d'un tuyau en PVC, les tuyaux tournent d'environ un demi-tour dans la prise. Ceci est fait pour atteindre une plus grande étanchéité. Dans le cas du propylène, cela est absolument contre-indiqué, le matériau ramolli est déformé et devient impropre à l'emploi.

Pour que le polypropylène durcisse, il est préférable de simplement mettre de côté un composé frais pendant quelques minutes. L’étanchéité finale des joints est vérifiée après l’installation de l’ensemble du système de chauffage (plomberie), en laissant passer de l’eau sous pression.

Une fois les travaux terminés, assurez-vous d’essuyer la surface du manchon avec un chiffon doux. Malgré le revêtement de téflon, du plastique peut rester sur sa surface. Si des égratignures apparaissent à la surface de la gaine, la qualité du soudage en sera affectée. Un tel défaut ne peut pas être corrigé de votre propre main.

Résumant

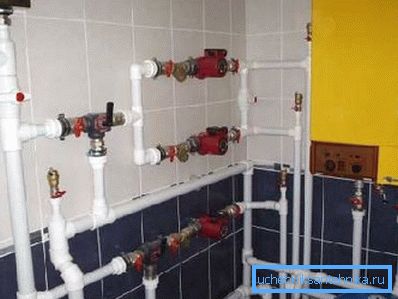

L'installation de systèmes de chauffage et de plomberie à l'aide d'un pipeline en polypropylène moderne est impossible sans le procédé de soudage (brasage). Ce processus n'a rien à voir avec le soudage des métaux, le brasage au polypropylène est beaucoup plus facile. Grâce à cela, même un plombier débutant peut s’associer à un pipeline en polypropylène.

La vidéo de cet article montre un exemple de brasage correct de tuyaux en polypropylène.
