Comment souder des tuyaux par soudage à l'arc manuel: nous

Dans la construction des conduites, ainsi que dans le ménage, plusieurs façons de raccorder les tuyaux sont utilisées. Mais parmi la variété, le soudage est le plus souvent utilisé. Cette popularité s'explique par le fait que grâce à cette méthode, on obtient un composé pratiquement monolithique présentant des caractéristiques de résistance élevées. De plus, un haut niveau d'étanchéité est atteint.

Méthodes de soudage de base

Soudage au gaz

Toutes les méthodes de ce composé peuvent être divisées en deux groupes:

• Soudage au gaz sous pression;
• Soudage au gaz, qui utilise la chaleur, c'est-à-dire la fusion.

À son tour, le soudage au gaz utilisant la pression est également divisé en la sous-espèce suivante:

• Soudage par contact;
• Connexion par friction;
• Soudage à la presse à gaz;
• Soudage à froid;
• Composé de termite.

Astuce! Le soudage au gaz de type à froid pour les buses est utilisé lors de l’utilisation des éléments en métaux non ferreux qui se distinguent par leur plasticité (par exemple, le cuivre ou l’aluminium). Le principe de ce type de connexion est la déformation plastique commune du matériau à l'endroit où ses composés sont fortement comprimés.

Soudage thermique:

• Tubes à souder soudage à l'arc manuel;
• Soudage au gaz.

Le prix pour différentes méthodes de ce type de composé diffère peu, de sorte qu'il ne peut pas devenir un critère décisif lors du choix de l'une ou l'autre méthode.

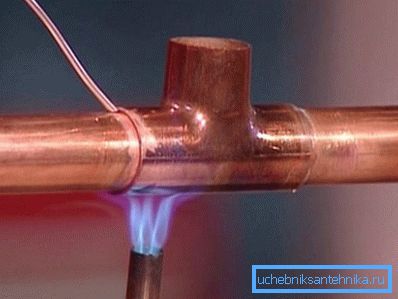

Technologie de soudage au gaz

La première étape des travaux est la préparation des tubes pour le soudage. Ici, les bords des tubes soudés dans la flamme gaz-oxygène fournie par l'appareil sont chauffés. L'espace entre les bords est rempli uniformément avec le métal en fusion du barreau utilisé.

Il convient de noter que le joint obtenu à la suite de cette méthode a des propriétés mécaniques inférieures à celles du joint obtenu à l'aide du procédé à l'arc électrique.

La méthode de soudage au gaz est préférable si le travail est effectué avec des tuyaux de faible épaisseur (jusqu’à 3,5 mm). Une étape très importante avant de commencer les travaux consiste à préparer les bords des tuyaux pour la soudure.

Matériaux et moyens utilisés en soudage à gaz

Il est à noter que cette méthode utilise une variété de dispositifs pour souder des tuyaux.

Pour mener correctement le processus de soudage au gaz doit être utilisé:

• L'oxygène. Nécessaire pour maintenir une combustion stable et une température élevée.
• L'acétylène, qui est la base de la combustion.

Astuce! Dans certains cas, il est possible de remplacer l'acétylène par d'autres gaz combustibles. Le critère principal est la température de la flamme du brûleur, qui devrait être 2 fois plus élevée que la température à laquelle le métal est fondu. Le propane et le méthane sont souvent utilisés.

En plus de ces deux gaz sont également nécessaires:

• Fil de soudure, qui sert de matériau de remplissage pour remplir le joint. La composition chimique du fil sélectionné doit être aussi proche que possible de la composition du métal.
• Les flux. Ce matériau est responsable de la réduction du degré d'oxydabilité des matériaux lors du soudage. Le flux peut être sous forme de poudre ou de pâte. Lorsqu'elle est chauffée, cette substance flotte à la surface, formant ainsi un film protecteur qui empêche le plus les molécules d'air de pénétrer dans le métal.

Technique de soudage

La soudure au gaz de bricolage a une séquence claire:

• Nettoyer la surface métallique de la contamination;
• Préparation des connexions pour la connexion, à savoir le traitement mécanique des bords. Si des tuyaux à paroi mince sont soudés, un tel traitement n'est pas nécessaire.

Par ailleurs, il convient de noter que la technologie moderne de la soudure au gaz utilise deux méthodes différentes:

• Droit Dans ce cas, le travail est effectué de gauche à droite. La flamme du brûleur est dirigée vers la zone de soudure et la tige de remplissage se déplace en douceur en suivant le brûleur à gaz. Avec cette méthode, les performances sont augmentées de près d’un quart, la consommation de gaz est réduite. Ce type de composé est utilisé avec une épaisseur de paroi de tuyaux de 5 mm.
• À gauche. Ici, le sens du mouvement est de gauche à droite, la flamme du brûleur est dirigée vers les bords non encore soudés des buses et la barre est déplacée devant le brûleur. Ainsi, le soudage de tuyaux dans des endroits difficiles d'accès devient disponible. De plus, la présentation du produit ainsi fabriqué est nettement supérieure.

Bordure

La préparation des tubes pour le soudage est une étape préparatoire importante dont dépend la qualité des travaux futurs. La préparation comprend des arêtes de coupe. Rappelez-vous que cette étape du travail permet de coudre en couches, chacune d’elles ayant une petite section.

Lorsque les arêtes de coupe améliore la structure de la soudure elle-même, ce qui contribue à réduire les contraintes dans le métal. L'angle de coupe peut aller de 25 à 50 degrés. Le choix d'une valeur spécifique dépend de l'épaisseur du métal, ainsi que du procédé de soudage choisi, du type de connexion.

Le soudage de la racine du joint doit être effectué par un professionnel ou sous sa direction stricte. Les instructions pour la mise en œuvre de cette étape étant considérées comme assez compliquées, elles sont dans la plupart des cas données à des spécialistes.

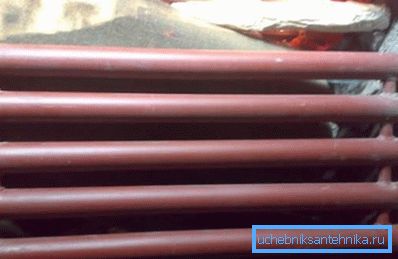

Soudure de batterie de tuyaux

Voyons comment souder la batterie des tuyaux à la maison si tous les outils et matériaux nécessaires sont à portée de main.

Pour ce faire, la séquence suivante:

• Le tuyau est coupé à la longueur requise.
• Le nombre de sections dépend de votre désir.
• Le marquage sous les cavaliers est terminé. Pour eux, un tuyau est placé avec un diamètre de 25 mm et une longueur de 10 cm.
• Maintenant, à partir d'un morceau de tôle d'acier sont coupés.
• Les trous pour les ponts sont coupés, les tuyaux centraux, et les tuyaux supérieurs et inférieurs ne le sont que de l'intérieur.
• La batterie est démontée avec des cavaliers, les punaises sont faites pour la fixation.
• En position verticale, toutes les articulations sont bouillies.

Conclusion

Le soudage de tuyaux est la méthode la plus optimale pour une connexion hermétique, qu’il s’agisse de la construction d’un nouveau pipeline ou de l’installation de tuyaux d’un système d’égout ou de chauffage à domicile.

Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
