Comment utiliser des tuyaux en métal et plastique pour le

Lors de l'installation de services publics lors de la réparation ou de la construction d'une maison, vous pouvez utiliser pour le chauffage des tuyaux métalliques et des éléments de connexion obsolètes et coûteux, dont les caractéristiques techniques permettent l'utilisation dans les réseaux sous pression d'un système de chauffage autonome pour habitations privées.

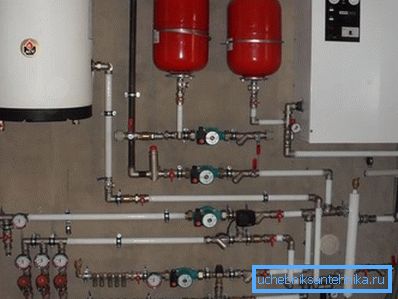

Métal en plastique communication, chauffage et eau chaude.

L'utilisation de tuyaux métalliques dans le système de chauffage

La fiabilité et la durabilité du système de chauffage dépendent principalement de plusieurs facteurs, notamment le choix de matières premières de haute qualité, des travaux d’installation appropriés, le respect des conditions de fonctionnement recommandées et la mise en œuvre opportune des mesures préventives prévues.

Pour aider le lecteur à équiper de manière indépendante un système de chauffage de haute qualité, cet article fournit des instructions détaillées décrivant les principales caractéristiques techniques, ainsi que des recommandations pour l’installation et le raccordement de tuyaux en métal-plastique dans les systèmes de chauffage résidentiels.

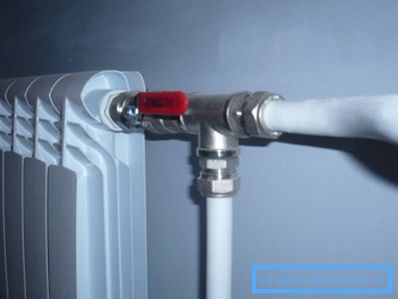

Raccordement d'un système métal-plastique à un radiateur de chauffage.

Spécifications techniques principales

Les tuyaux modernes en métal-plastique pour l’alimentation en eau et le chauffage sont composés de trois couches: une couche interne en polyéthylène basse pression, une couche de renforcement intermédiaire en aluminium épais et un revêtement de protection externe, également en polyéthylène basse pression.

Les trois couches sont pressées fermement et étroitement liées entre elles avec une composition adhésive spéciale.

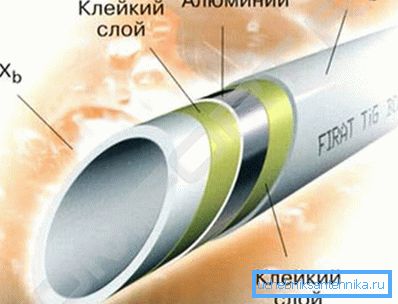

La structure interne de la composition à trois couches.

Cette combinaison de matériaux vous permet d’obtenir un tuyau assez résistant, qui présente les caractéristiques techniques suivantes:

  1. Le diamètre de la section transversale interne peut être compris entre 10 mm et 1 200 mm, mais on utilise le plus souvent des produits de diamètre 10 mm, 16 mm, 25 mm et 32 ​​mm.
  2. La température maximale de fonctionnement, dans la fabrication des couches interne et externe en polyéthylène résistant à la chaleur, peut atteindre +95 ° C.
  3. L'épaisseur de la feuille d'aluminium de la couche de renforcement peut être comprise entre 0,3 mm et 0,55 mm.
  4. La pression maximale de travail, avec l'épaisseur minimale de la feuille de la couche de renforcement, n'est pas inférieure à 10 kg / cm?.
  5. La durée de fonctionnement estimée à une température de fonctionnement constante de + 20 ° C est de 50 ans et à des températures de fonctionnement allant jusqu'à + 95 ° C - 25 ans.

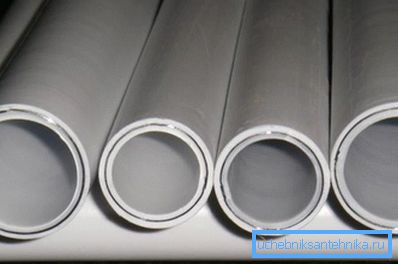

La photo montre la section d'extrémité d'un tuyau en métal-plastique.

Faites attention! Le type de matériau polymère à partir duquel le tuyau métal-plastique à chauffer est fabriqué est reconnaissable au marquage situé sur sa surface extérieure. Ainsi, PE-R désigne le polyéthylène ordinaire, PP-R - polypropylène, PE-X - polyéthylène réticulé, qui présente une résistance élevée, et PE-RT - polyéthylène résistant à la chaleur, qui présente une bonne résistance aux températures élevées.

Avantages et inconvénients

Afin de répondre à la question des lecteurs: s'il est possible d'utiliser des produits métalloplastiques dans les systèmes de chauffage, une description comparative des qualités positives et négatives de produits similaires sera donnée par rapport aux conduites d'eau en métal ordinaires.

  1. Prix ​​relativement bas, leur faible poids, ainsi que leur facilité de connexion et d'installation, en font le matériau le plus prisé des propriétaires d'appartements et des résidences privées.
  2. Les matériaux polymères ne sont absolument pas sujets à la corrosion, et les parois internes lisses ne contribuent pas à la formation de calcaire, de ce fait, ces produits sont très durables et ne nécessitent pas de protection supplémentaire pendant toute la période de fonctionnement.

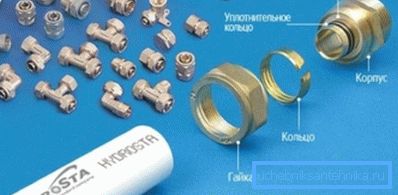

Raccords à sertir de connexion filetés.
  1. Le chauffage intra-maison des tuyaux en métal et en plastique a des qualités esthétiques élevées, ainsi qu'une bonne capacité d'absorption du bruit, de sorte que de tels systèmes ne nécessitent pas l'installation d'écrans de protection décoratifs supplémentaires.
  2. Lorsque les conditions de température sont respectées et que les raccords filetés sont bien serrés, les caractéristiques techniques des tuyaux en métal et plastique permettent leur utilisation dans des systèmes de chauffage autonomes de bâtiments résidentiels.

Outre les qualités positives décrites, ces produits présentent également des inconvénients.

  1. Malgré le faible coût des tubes en plastique, les raccords de haute qualité et leur raccordement sont assez coûteux.
  2. Sous l'influence de la température élevée, les matériaux polymères se contractent avec le temps. Par conséquent, pour assurer l'étanchéité du système, un serrage périodique des raccords de tuyauterie filetés est nécessaire.
  3. Les matériaux polymères sont assez mous et peuvent donc être facilement endommagés à la suite d'un choc mécanique externe.

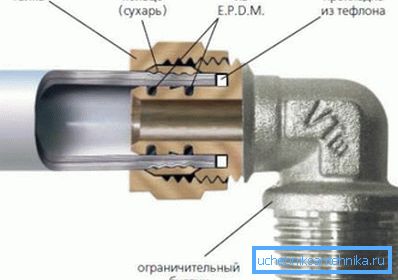

Arrangement interne du raccord à sertir fileté.

Faites attention! Dans les systèmes centralisés de réseaux de chauffage urbains, l'installation de systèmes de chauffage à partir de tuyaux en métal-plastique n'est pas autorisée car, lors des tests préventifs de routine, de l'eau leur est fournie sous une très haute pression, pour laquelle des produits similaires ne peuvent pas être conçus.

Caractéristiques d'installation du système de chauffage

Afin d'installer le tuyau de chauffage dans votre propre maison, aucun équipement compliqué n'est requis, ainsi tout artisan à la maison peut facilement effectuer un tel travail.

  1. Pour couper le tuyau en métal et plastique de la bonne taille, un couteau à main spécial est utilisé, que vous pouvez acheter dans n'importe quel magasin de matériel.

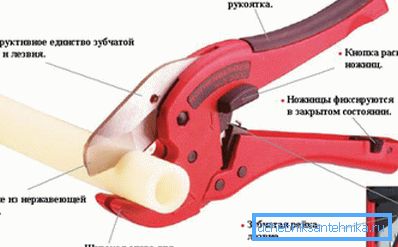

Outils à main pour couper des tuyaux en plastique et en métal.
  1. Afin de ne pas déformer le matériau tendre, il est déconseillé, lors de la coupe, de serrer dans un étau et, avant de procéder à l'installation, l'extrémité coupée doit être traitée avec un fichier avec une petite encoche.
  2. Pour raccorder manuellement deux tuyaux ou pour installer une sortie latérale, des raccords à sertir sont utilisés. Avant utilisation, l'extrémité doit être nettoyée, insérée dans le manchon de raccordement du raccord, puis appuyer sur la connexion avec un outil de sertissage spécial.

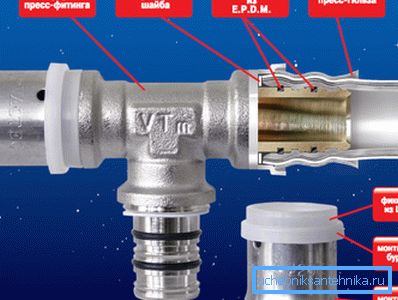

Raccord à sertir du dispositif de sertissage.
  1. Plus simple et peu coûteux, et en plus de la connexion pliable est réalisée à l'aide de raccords à sertir filetés. Pour ce faire, installez une bague en bronze fendue sur l'extrémité coupée, placez le tuyau sur la bride du raccord, puis serrez l'écrou-raccord en le serrant à l'aide d'une clé plate ordinaire.

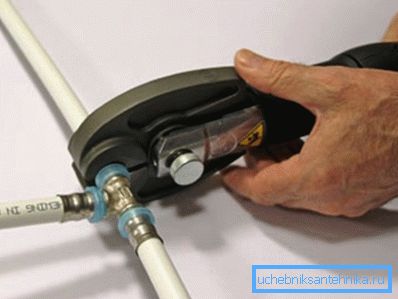

Outil de sertissage pour sertir les raccords à sertir.

Conclusion

En conclusion, il convient de noter que la composition métal-plastique est un matériau suffisamment élastique qui n’éclate pas lorsqu’un bloc de glace se forme, mais il n’est toujours pas recommandé de laisser le réfrigérant geler dans les tuyaux de chauffage pendant la saison froide.

Pour en savoir plus sur l'utilisation de ce type de matériel, vous pouvez visionner la vidéo à la fin de cet article ou explorer du matériel similaire sur notre site Web.
