Conduite d'eau et de gaz et ses caractéristiques

Il n'y a pas si longtemps, on utilisait presque tous les pipelines pour la construction de conduites d'eau et de gaz. De nos jours, leur popularité a légèrement diminué, mais ils sont encore largement utilisés dans la construction de systèmes de chauffage, de gaz et d'eau.

Ensuite, nous examinons les caractéristiques de ces tuyaux, leurs types et leurs méthodes d’installation.

Caractéristiques du tuyau AIV

La grande popularité de ces produits, malgré la vaste gamme de conduites sur le marché, s'explique par le fait que l'installation de conduites en d'autres matériaux n'est pas possible sur des tronçons de voies ouvertes. Même les tuyaux en polyéthylène peuvent ne pas être utilisés dans tous les cas (voir également l'article Tuyaux en acier pour l'eau et le gaz - leurs caractéristiques et leurs caractéristiques).

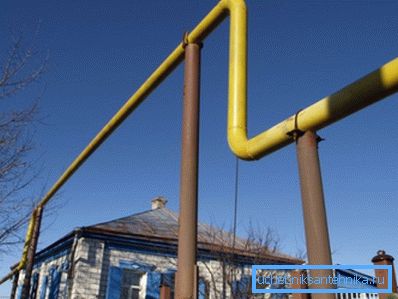

En outre, certaines conditions techniques définissent des exigences strictes pour les gazoducs, de sorte que les tuyaux en plastique ne peuvent pas être utilisés pour leur installation, quelle que soit leur performance. Par conséquent, il ne fait aucun doute que ces tuyaux resteront pertinents pendant longtemps.

Parmi leurs principaux avantages figurent les points suivants:

• Assez faible coût;
• La possibilité de matériel de soudage;
• La possibilité de se pencher;
• Haute résistance;
• Résistance à la déformation thermique;
• Résistance aux forts chocs hydrauliques;
• La durabilité

Il convient de noter que toutes ces caractéristiques des conduites d’eau et de gaz sont caractéristiques de toute leur gamme.

Faites attention! La durabilité de la canalisation dépend des conditions d’exploitation et du fluide transporté.

Technologie de fabrication

Les tuyaux VGP sont en acier au carbone.

La technologie de production est la suivante:

• Les premiers flans préparés pour le produit - les bandelettes.
• Ensuite, ils sont moulés, de sorte que les flans prennent la forme appropriée.
• Ensuite, faites une couture en utilisant la soudure électrique. Après cela, le tuyau peut être considéré comme terminé.

La qualité standard de ces produits est réglementée par GOST 3262-75. Il convient de noter qu'une radiographie radiographique est une procédure de contrôle de qualité obligatoire. Cela est dû au fait que la couture est le site d'un risque accru.

Caractéristiques

Sans entrer dans toutes les nuances que le consommateur moyen n’est généralement pas nécessaire, considérons les caractéristiques de fonctionnement de base de ces produits, dont la connaissance peut être utile pour les utiliser.

Par exemple, s'il est nécessaire d'effectuer une réparation non graduée d'un système d'alimentation en eau ou d'un système de chauffage, il convient de savoir quel type de conduite doit être préféré.

Les caractéristiques techniques du gaz et de la conduite de gaz selon GOST 3262 75 comprennent:

• Diamètre;
• Laissez-passer conditionnel;
• Épaisseur de paroi et quelques autres paramètres.

Classification du tuyau AIV

La gamme de conduites d'eau et de gaz détermine également le GOST 3262-75, en fonction duquel les produits se différencient principalement par:

• Acier galvanisé;
• Acier non galvanisé (noir).

Le zinc empêche le développement de la corrosion. En conséquence, la durabilité des produits galvanisés peut être supérieure.

De plus, selon le degré de préparation, les pipes peuvent être:

• Avec des coupes filetées aux deux extrémités;
• Sans fil.

Faites attention! Sur le tuyau, le fabricant peut appliquer un filetage court ou long. Les tuyaux filetés galvanisés peuvent également être équipés de raccords.

En fonction de l'épaisseur de la paroi, le tuyau noir VGP est divisé en types suivants:

• Épaisseur de paroi renforcée de 2,5 à 5,5 mm.
• L'épaisseur de paroi légère varie de 1,8 à 4 mm.
• Épaisseur de paroi ordinaire comprise entre 2 et 4,5 mm.

Les tubes lumineux peuvent fonctionner à une pression hydraulique d’environ 25 kgf / cm2, tandis que les tubes renforcés peuvent supporter 32 kgf / cm2.

Groupes de précision

Il existe deux groupes de précision pour ce produit:

Faites attention! Lors du marquage des produits considérés, n'indiquez pas le diamètre extérieur. Ce paramètre est remplacé par le passage conditionnel, qui reste inchangé quelle que soit l'épaisseur de la paroi. Le passage conditionnel (DU) et l'épaisseur des murs sont régulés par GOST.

La normalisation

Les tuyaux VGP sont généralement fabriqués par des fabricants de longueurs suivantes:

• 4-12 mètres;
• Plusieurs longueurs mesurées;
• Longueur non mesurée (située dans la longueur mesurée).

L'écart maximal en longueur et en poids ne doit pas dépasser 8%. Je dois dire que le prix des produits ne dépend pas de sa longueur, mais de son poids. En conséquence, plus le diamètre et l'épaisseur des murs sont grands, plus leur coût est élevé.

Faites attention! Le poids des tuyaux galvanisés diffère considérablement de celui des produits ordinaires de 3%.

Le poids du gazoduc selon GOST 3262 75 est calculé en tenant compte de la densité de l'acier de 7,85 g / cm3. Le poids maximum par mètre courant (épaisseur de paroi 5,5 mm et diamètre 165 mm) est de 21,63 kg. Le poids minimal par mètre courant est de 370 g (le diamètre du produit est de 10 mm et l'épaisseur de la paroi est de 1,8 mm).

Caractéristiques d'installation

L'installation de pipelines utilisant ce matériau peut être effectuée de deux manières:

• Méthode filetée utilisant des couplages;
• Par connexion de soudage électrique.

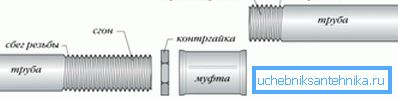

Les instructions d'installation dans le premier cas ressemblent à ceci:

• Tout d’abord, le contre-écrou doit être vissé sur la barre filetée.
• Ensuite, le filetage doit être lubrifié avec un produit d'étanchéité ou un câble de remorquage, préimprégné d'un produit d'étanchéité. Pour l’installation du pipeline, vous pouvez imprégner le câble de graisse.
• Ensuite, le fil doit être vissé dans le manchon.
• Le raccordement fileté des pièces doit être sécurisé à l'aide d'un écrou de blocage, qui doit être serré avant le contact étroit avec l'accouplement.

En ce qui concerne l'installation soudée, il est nécessaire d'utiliser des tuyaux aux extrémités lisses.

Le schéma de câblage est le suivant:

• Les extrémités des pièces jointes sont situées sur une surface plane et pressées les unes contre les autres.
• Ensuite, dans la zone des joints, on effectue un pointage - un joint soudé par points de plusieurs côtés.
• Après cela, les tuyaux collés doivent être nivelés horizontalement. Vous pouvez simplement les rouler sur une surface plane.
• Après cela, la jonction est scellée avec une couture solide autour de la circonférence.

Je dois dire que pour établir un tel lien de vos propres mains, si vous n’êtes pas un soudeur expérimenté, il est peu probable qu’il réussisse. Par conséquent, pour les réparations indépendantes, il est préférable d’utiliser la première option.

Conclusion

En dépit de la grande popularité des consommateurs de tubes en polymère, les tubes VGP restent très populaires et le resteront longtemps. Cela est dû à leurs caractéristiques et à un certain nombre d’autres avantages mentionnés ci-dessus.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
