Conduite d'eau et de gaz: télécommande et dimensions réelles

Quel est ce paramètre - contrôle à distance? Comment se compare-t-il à la taille réelle des tuyaux? À quoi sert-il et dans quelles unités peut-il être mesuré? Quelles valeurs peut-il prendre? Dans l'article, nous allons essayer de répondre à ces questions.

C'est quoi

La télécommande (diamètre nominal ou nominal, passage nominal) est un paramètre caractérisant la compatibilité des tuyaux et des raccords correspondants. Par exemple, tout tuyau DN25 sera compatible avec l'angle ou l'embrayage du même passage conditionnel.

Bien que le passage conditionnel soit approximativement égal au diamètre intérieur en millimètres, il est généralement donné sans indiquer les unités. C'est-à-dire que le nom du tuyau DU40 sera correct, mais le DN 50 mm - non.

Remarque: une correspondance exacte entre le passage conditionnel et le diamètre interne réel est possible, mais il s'agit davantage d'une coïncidence que d'une règle. Les dimensions du tuyau DN 65 ou 100 sont régies par le code GOST applicable; cependant, un passage conditionnel correspond à un diamètre extérieur et à plusieurs valeurs d'épaisseur de paroi, ce qui, évidemment, donnera une certaine variation des diamètres internes.

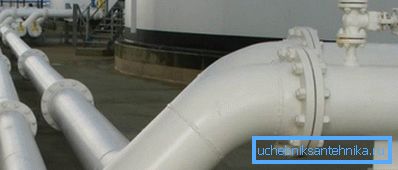

La liste complète des laissez-passer conditionnels figure dans le document GOST 28338-89. Il fournit une plage de valeurs allant de 2,5 à 4 000. Cependant, comme nous nous intéressons principalement aux conduites de plomberie, nous nous limiterons à l'avenir aux conduites d'eau et de gaz en acier fabriquées selon la norme GOST 3262-75; leur télécommande maximum est limitée à 150.

Il est utile de savoir que le tableau des valeurs de passage conditionnel est choisi de manière à ce que chaque taille ultérieure augmente la capacité du pipeline de 60 à 100%. Comme on s'en souvient de la physique, elle est proportionnelle à la surface de la section transversale, qui augmente après le carré du diamètre.

Pouces et sculptures

Au risque de dérouter encore plus le lecteur, il faut mentionner un fait supplémentaire concernant la taille des pipelines. Selon les normes russes, l'unité de mesure du diamètre du tuyau est le millimètre.

Dans le cas de DM, ce n'est pas spécifié, mais implicite; Cependant, pour les conduites d'eau et de gaz, ainsi que certains passages abstraits conditionnels, un pouce anglais est utilisé. Ainsi, le tuyau DN20 est souvent appelé 3/4 pouce et le tuyau DN32, 1 1/4.

Référence: pouce anglais est de 2,54 cm.

Dans cette simple conversion de pouces dans le système de mesure métrique nous mènera à une découverte inattendue.

Selon GOST 3262-75, les dimensions du tuyau DU15 doivent correspondre aux valeurs suivantes:

• Diamètre extérieur - 21.3.
• L'épaisseur de la paroi est de 2,5, 2,8 ou 3,2, en fonction du type d'appareil auquel le produit appartient (il peut être léger, ordinaire et renforcé). En conséquence, un simple calcul nous donnera un diamètre intérieur de 16,3, 15,7 ou 14,9 mm.

Pendant ce temps, 1/2 pouce est de 12,7 mm. Alors, qu'est-ce que le nom tuyau d'un demi-pouce signifie? Seulement sur cela, il est possible de couper une sculpture de tuyau de la taille correspondante.

Donnons quelques valeurs des tailles souvent utilisées lors de l’installation de filetages de tuyaux d’appareils sanitaires.

GOST 3262-75

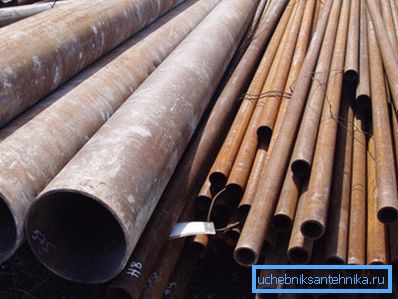

Revenons, toutefois, aux conduites de gaz d’eau. Pour savoir quelles sont les dimensions du tuyau DU20 ou son diamètre extérieur, il suffit d'examiner attentivement le GOST 3262-75, en fonction duquel ils sont fabriqués.

Dimensions

Voici une liste complète des tailles standard décrites par la norme. Pour connaître, par exemple, toutes les tailles de tuyau DU40, il suffit de le trouver dans le tableau.

Faites attention! Le diamètre intérieur est égal à la différence entre le diamètre extérieur et l'épaisseur de la double paroi. Pour le DU40 léger, il sera de 48 - (3 x 2) = 42 mm.

Autres exigences

La norme ne contient pas seulement la gamme de produits fabriqués conformément à celle-ci.

Il a un certain nombre d'exigences de production.

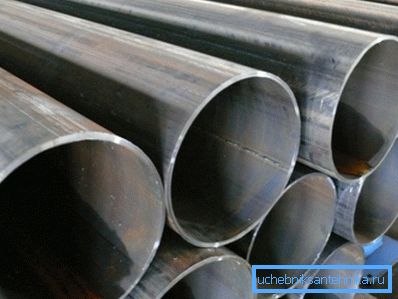

• Tous les tubes VGP sont électrosoudés, c’est-à-dire qu’ils sont produits en enroulant une billette plate puis en soudant un joint longitudinal.

• Dans le cadre de la norme, ils peuvent être produits à la fois sans revêtement anti-corrosion et galvanisés.

Utile: le prix de ce dernier est environ 50% plus élevé.

• La pression hydraulique de travail doit être au moins de 25 kgf / cm2 pour les produits légers et ordinaires et de 32 kgf / cm2 pour les produits renforcés.
• La longueur des segments droits est de 4 à 12 mètres.. Selon GOST, elles peuvent être fournies dans des longueurs dimensionnelles et multidimensionnelles non mesurées; dans ce dernier cas, une tolérance de 5 mm est prévue pour chaque coupe.

Trucs utiles

Enfin, donnons nous-mêmes des conseils utiles au propriétaire d’une maison ou d’un appartement qui va installer lui-même l’approvisionnement en eau ou un système de chauffage.

• Il est logique d'utiliser de l'acier noir uniquement lors du chauffage. Et ensuite, à condition que le système de chauffage ne soit pas réinitialisé pour l'été: la combinaison d'humidité et d'accès à l'air est contre-indiquée.

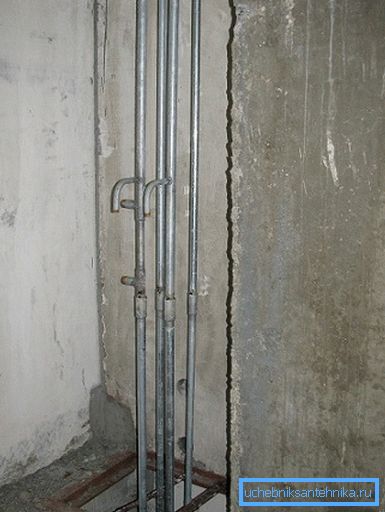

• Galvanisé allant exclusivement sur les fils. L'instruction est liée au fait que le revêtement de zinc brûle sur les joints soudés.

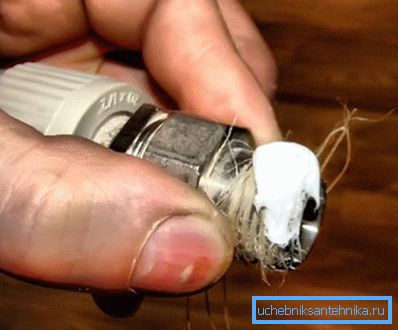

• Pour l’étanchéité des connexions filetées, il est plus facile et moins coûteux d’utiliser du lin avec de la peinture. Le lin est bon marché mais pourri; La peinture résout complètement ce problème.

Conclusion

Nous espérons que le matériel proposé au lecteur l’aidera à s’orienter dans les dimensions standard des tubes en acier sur le marché. Comme toujours, des informations supplémentaires sont disponibles dans la vidéo de cet article. Des succès!
