Conduite de canal conditionnelle - caractéristiques de ce
Le diamètre nominal du tuyau est un paramètre nominal reflétant la capacité du système, qui constitue un guide pour la conception et l'installation, car il est nécessaire de sélectionner des tuyaux et des raccords parfaitement adaptés les uns aux autres. Il convient de noter que cet indicateur correspond à la valeur moyenne, car il est toujours arrondi de manière à ce que la valeur obtenue réponde aux normes reflétées dans les normes de GOST.
Paramètres système de base

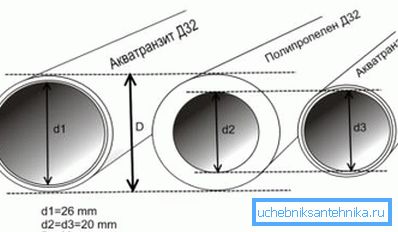

Lors de la caractérisation de certaines communications, non seulement le passage conditionnel est utilisé, mais aussi le plus souvent, il ne correspond pas exactement aux dimensions réelles. Plusieurs valeurs peuvent être prises en compte dans les travaux de conception et d’installation:
| Diamètre nominal | En fait, cela correspond au passage conditionnel, la valeur est toujours approximée et le plus souvent elle ne coïncide pas avec les chiffres réels. La désignation commune est l'abréviation "Du", car elle peut être guidée par les caractéristiques d'un système particulier. En effet, souvent dans la documentation du projet, il n’existe que ce paramètre et le choix d’une variante spécifique de tuyaux et de raccords dépend des caractéristiques de l’objet. |

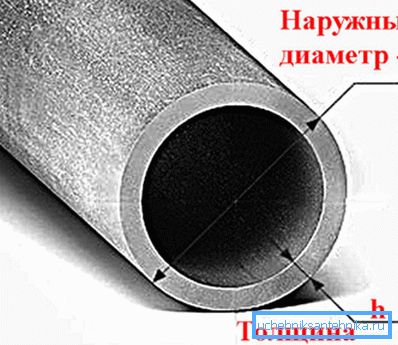

| Diamètre extérieur | Il s’agit d’un indicateur précis qui reflète la taille réelle du tuyau à l’extérieur et peut différer considérablement du DN, en particulier lors de l’utilisation de tuyaux en PVC à paroi épaisse ou en aluminium. Ce facteur doit être pris en compte pour pouvoir établir des communications dans certains espaces et lors du choix d'un isolant peu profond. |
| Diamètre intérieur | En fait, c'est ce chiffre qui reflète le mieux la capacité d'un pipeline. Il est très simple de calculer la taille de la cavité interne: l’épaisseur de la paroi est déduite du diamètre extérieur. En dernier recours, vous pouvez utiliser un pied à coulisse. Ceci déterminera le paramètre très rapidement et avec précision. |
Techniques de calcul et nuances importantes
Nous avons compris ce qu’est un passage conditionnel, il est maintenant nécessaire d’examiner le sujet plus en détail.
Faites attention! Toutes les informations nécessaires reflétant des indicateurs aussi importants que le débit des conduites, des nœuds de connexion et des raccords, ainsi que les caractéristiques nécessaires des systèmes sanitaires et des équipements raccordés aux conduites, sont reflétées dans le document GOST 28338-89. C’est cet acte réglementaire qui est le document principal qui guide toutes les organisations de construction et de conception.
Systèmes de mesure

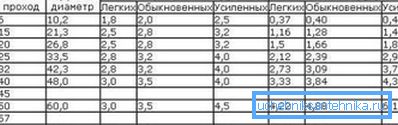

Sur le marché, vous pouvez trouver des produits dont les dimensions physiques sont désignées différemment:
- Si vous achetez des tuyaux en métal pour les gazoducs et les réseaux de distribution d’eau, leurs indicateurs seront probablement indiqués en pouces.. Il s'agit d'un système de mesure généralement accepté, utilisé à la fois par les spécialistes et les organisations de vente. Si tout le système est constitué de métal, il n'y aura aucun problème, car les raccords ont un marquage en pouces.
- Les produits en PVC, polyéthylène, polypropylène, métal-plastique et autres types de matériaux polymères sont marqués différemment, tous leurs indicateurs sont indiqués en millimètres. Il est important de choisir le bon diamètre de tuyau - le passage conditionnel doit être suffisant pour assurer un approvisionnement ininterrompu de telle ou telle substance ou de tout écoulement d'égout. Il est préférable de demander conseil à des professionnels qualifiés, cela évitera les erreurs.

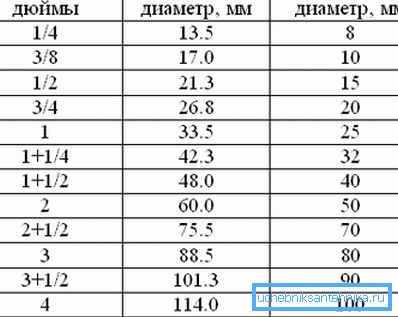

Faites attention! Très souvent, des questions se posent lorsqu'il est nécessaire de raccorder des tuyaux en métal et en plastique, car la taille de certains est indiquée en pouces et la seconde en millimètres. Pour simplifier cette procédure, vous pouvez utiliser le tableau ci-dessous. Ainsi, vous pouvez facilement déterminer quels produits acquérir, afin de respecter tous les paramètres de communication.
La valeur de l'indicateur
La définition du passage conditionnel des tuyaux est très importante si vous faites tout le travail de vos propres mains:
- Premièrement, les indicateurs de performance du système dépendent en grande partie du diamètre. Si le tuyau d'évacuation des eaux usées est trop étroit, il débordera constamment, ce qui peut entraîner la formation rapide d'obstructions et même la pénétration d'eaux usées dans la pièce à travers des appareils de plomberie, ce qui est très indésirable. Avec un tuyau de petite taille, la maison ne sera pas alimentée en eau de haute qualité et, dans le cas du chauffage, il se peut que les paramètres soient trop bas.
- Deuxièmement, en fonction de la taille, le prix varie également considérablement. Utiliser des diamètres trop grands est souvent peu pratique et même coûteux (par exemple, dans le système de chauffage, le volume du caloporteur augmente considérablement et beaucoup plus d'énergie est utilisée pour le chauffer).
Si le projet a déjà été développé, il est préférable de s’assurer une fois de plus que cela est correct et conforme aux normes, pour cela, il est préférable de contacter des spécialistes, car aucune instruction ne vous informera des problèmes pouvant être rencontrés lors du fonctionnement de la communication.
Conclusion
Calculer correctement l'indicateur d'UA signifie assurer un fonctionnement ininterrompu du pipeline et réduire la probabilité de pannes et de pannes. La vidéo de cet article vous expliquera quelques faits importants sur le sujet à l'examen.
