Coupleur de tuyaux - un outil universel pour résoudre de

Accoupler le raccord de tuyau est la solution la plus pratique pour la pose de lignes longues. Toute autoroute a des courbes, le besoin d'un tel élément est donc très élevé. Par conséquent, nous vous en parlerons plus loin.

Espèces

À ce jour, il existe une variété de raccords pour les tuyaux de raccordement. Ils sont conçus pour résoudre certains problèmes.

Par conséquent, vous devriez vous familiariser avec chaque espèce.

• Polymère métallique - appliqué assez rarement. Servir pour épisser des segments courts. L'accouplement pour tuyaux métalliques sert d'adaptateur sur le filetage.
• Polypropylène - sont, peut-être, l'option la plus simple dans leur domaine. C'est un morceau de tuyau épais qui a un plus grand diamètre.

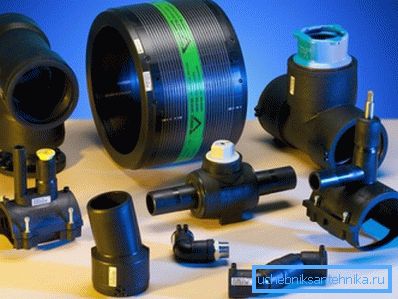

• Raccords pour tuyaux en plastique diffèrent de ce qui précède par la présence de joints en caoutchouc. Ils sont utilisés pour tous les types de communication. Il est à noter que lors de l'utilisation de tels raccords, il est nécessaire d'utiliser un produit d'étanchéité pour donner de la densité.
• Fonte - utilisée principalement pour les eaux usées. Il existe deux types: avec un sceau et sous courir.

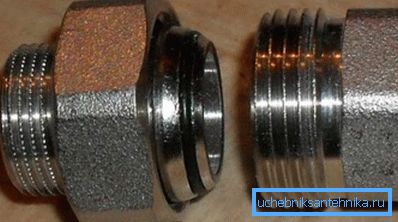

• Accouplement en acier Il peut y avoir deux types: threadé et compression. Le premier est un cylindre épais en acier à filetage unilatéral. La seconde implique l’utilisation d’un anneau en caoutchouc et d’un écrou borgne.

Règles d'assemblée

Avec les principales classifications que nous avons déterminées, voyons maintenant comment connecter les deux tuyaux. Naturellement, nous considérons les caractéristiques d'installation pour chaque variété.

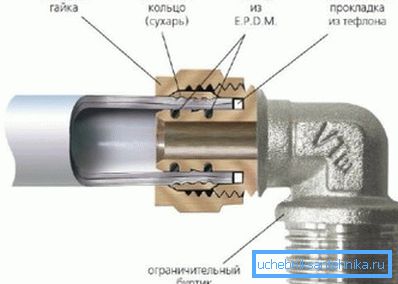

Polymère métallique

La connexion des tuyaux métalliques par couplage est la suivante:

• Sur le fil extérieur, on enroule du lin imbibé d'huile de lin et de plomb rouge. Cela devrait être fait dans le sens des aiguilles d'une montre. Une telle mesure garantit une fiabilité et une durabilité maximales.

• Puis, avec un petit effort, nous finissons l’adaptateur. Pour effectuer cette tâche, utilisez la clé à fourche ou la clé à molette. Si vous n'avez jamais fait de telles procédures de vos propres mains, il est préférable d'utiliser une clé à molette.
• Ensuite, mettez l’écrou et la bague évasés. Cette procédure assurera le chanfreinage.

Faites attention! Ne faites pas glisser la bague du raccord!

• Maintenant, nous mettons le raccord de tuyau. En tenant le corps du raccord avec une clé, il est nécessaire de serrer fermement l'écrou-raccord.

C'est tout, lorsque vous effectuez un travail, faites preuve d'une précision maximale et vous obtiendrez un résultat positif.

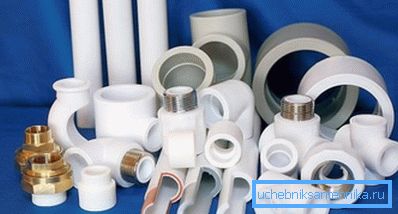

Polypropylène

La prochaine variété prise en compte dans nos instructions concerne les raccords en polypropylène. Cette technique implique l'utilisation de la soudure.

Cela ressemble à ceci:

• Le chanfrein interne est retiré du raccord et le chanfrein externe du tuyau.
• Sur un fer à souder spécial, réglez la température à 265-275 degrés et fixez la buse correspondante. S'il y a un renfort en aluminium, il est nettoyé avec un rasoir.
• Ensuite, les éléments nécessitant la connexion sont insérés dans la buse. Les raccords pour connecter les tuyaux en plastique peuvent avoir différentes formes, il est donc important de se procurer diverses buses pour un fer à souder.
• Après avoir attendu un certain temps (en fonction de l'épaisseur), ils doivent être connectés les uns aux autres et fixés. En conséquence, ils sont très solidement fixés.

Fonte et cuivre

Ce type nécessitera des compétences et une précision maximale de votre part. Rappelez-vous que le prix de la moindre erreur dans ce cas est très élevé.

Ainsi, la procédure est effectuée dans l'ordre suivant:

• Pour le compactage, il est préférable d’utiliser une cabale - c’est une fibre spéciale saturée d’huile. Cependant, vous pouvez utiliser d'autres méthodes.
• Insérez le tuyau à fond dans le raccord. Sinon, le sceau pourrait tout simplement tomber.
• Le cabbing à la menthe devrait faire quelques tours - cela vous permet de le sceller sur toute la circonférence.

Conseil: si vous ne disposez pas de l'outil approprié, vous pouvez utiliser une tige en acier avec une extrémité concassée ou un tournevis.

Lorsque le joint est compacté au maximum, il doit être lubrifié avec du mortier de ciment. C’est avec une méthode si difficile que les raccords pour tuyaux en cuivre sont fixés.

Acier

Il existe deux types de raccords en acier: filetés et à compression. Ils sont assez différents les uns des autres, de sorte que chacun des types doit être considéré séparément.

Fileté

C'est un cylindre épais avec un filetage unilatéral. La connexion est aussi simple et facile que possible: le tuyau est torsadé des deux côtés du raccord à l'aide d'un filetage. Rappelez-vous que le fil métallique donne le maximum d'étanchéité.

Notez que l'acier vous permet de ne pas avoir peur d'utiliser la force lors du serrage. Cependant, ce matériau présente un inconvénient majeur: au fil du temps, les éléments s’accrochaient. Par conséquent, après un certain temps, le démontage sera extrêmement problématique.

Cet inconvénient est très important. À cet égard, des matériaux tels que la fonte et le laiton, qui ne possèdent pas cette propriété, sont souvent utilisés pour la fabrication d'éléments de fixation.

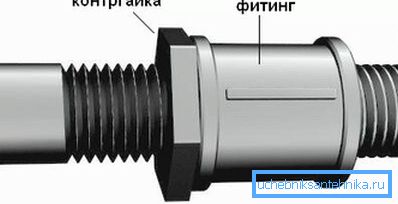

Il existe des cas où les éléments lors de l'installation n'ont pas la capacité de pivoter autour de son axe. Dans de telles situations vient à la rescousse, la soi-disant connexion avec le portique.

Il est implémenté comme suit:

• La première étape consiste à visser l'accouplement et l'écrou spécial sur le filetage (long).
• Ensuite, le court-circuit doit être vissé dans la vanne (ou tout autre élément nécessitant une connexion). De plus, n'oubliez pas l'utilisation de diverses méthodes de scellement afin d'améliorer la qualité du travail effectué.
• Le filetage externe doit être enroulé.
• Après cela, l’embrayage est entraîné.
• Enfin, un écrou de blocage est installé, ce qui assure une étanchéité maximale. De même, ne pas oublier le mastic.

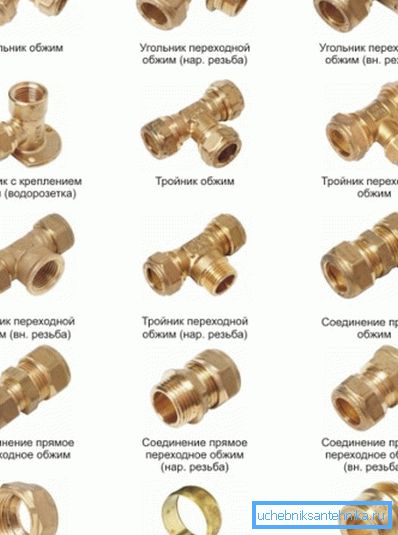

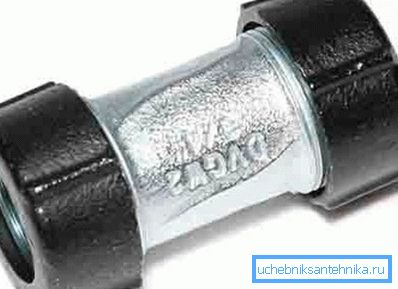

La compression

Comme déjà mentionné, une telle connexion implique l'utilisation d'un écrou borgne et d'une bague d'étanchéité. Ces raccords ressemblent légèrement au métal-polymère. La méthode de fixation est presque la même.

Néanmoins, nous notons les principales caractéristiques de ce support:

• Il s'avère facilement détachable. Autrement dit, après un certain temps, si nécessaire, vous pouvez démonter les éléments fixes sans effort.
• Il n'a pas besoin de fil.
• Lors de l'utilisation de cette méthode, il est nécessaire de traiter la surface externe de l'élément à assembler. En particulier, il est nécessaire d'enlever la peinture et la rouille, ainsi que d'éliminer les irrégularités existantes.
• Le produit résultant n'est pas très fiable. Si une petite charge se produit, le tuyau peut sortir du raccord. Par conséquent, lorsque vous utilisez cette technique, vous devez prendre en charge une fixation supplémentaire.

Conclusions

À ce stade, nous allons résumer notre histoire, mais si vous n’avez pas réussi à comprendre toutes les subtilités, ne vous découragez pas (voir aussi l’article Le tuyau laminé à chaud est la solution idéale dans les situations difficiles).

Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet. En le regardant, vous pourrez certainement tout comprendre.
