Des tuyaux en plastique si différents et si populaires:

Avec le début de la révolution technique, les polymères occupent de plus en plus notre espace de vie et ne peuvent pratiquement plus s'en passer. Par exemple, des tuyaux d'extinction en plastique (en polypropylène) protègent notre sécurité. En outre, le polypropylène, le chlorure de polyvinyle et le polyéthylène alimentent la maison en eau, servent à drainer les eaux usées et à transporter le réfrigérant dans les systèmes de chauffage. Bien sûr, pour l'application de chacun d'eux a ses propres instructions, vous permettant de naviguer en fonction de la pression de fonctionnement, des paramètres de température et du lieu d'installation.

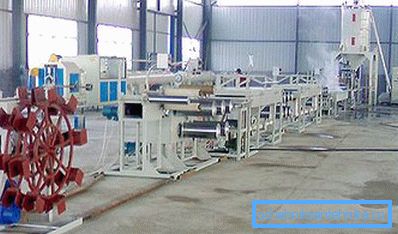

Matériel de fabrication de tuyaux en plastique - Ligne de production

Polypropylène

Caractéristiques générales et nomenclature

Note Dans la documentation technique, différents types de matériaux ont leur propre marquage abrégé. Ainsi, le polypropylène a l’abréviation PPR (PPRC) ou PP, polychlorure de vinyle-PVC et polyéthylène-PE. De plus, les tuyaux en PE peuvent être en PEHD ou en PEBD (polyéthylène basse ou haute pression).

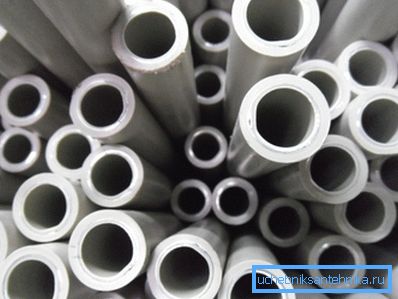

PPR Différents Produits De Diamètre

À l’heure actuelle, l’utilisation de tubes en plastique a fortement influencé la position du métal sur le marché. Pour la distribution domestique d'eau chaude et froide, ainsi que pour le chauffage, le polypropylène est le produit le plus demandé, qui a ses propres modifications.

Lors de l'achat, vous pouvez constater que PPR, PP-1, PP-2, PPB ou PPRC sont marqués au lieu de l'abréviation PPR sur le tube. Vous devez savoir que PPH et PP-1 sont de l’homopropylène, c’est-à-dire la première génération de matériaux (c’est pire). Maintenant, un copolymère aléatoire est produit, donc si vous voyez les caractères PP-2, PPB ou PPRC, vous pouvez être sûr de la qualité.

De plus, chaque tuyau porte les lettres PN, qui sont liées aux chiffres indiquant la pression nominale en bars à une température de l'eau de 20 ° C (toutes les caractéristiques du PPR sont comptées exactement à partir de cette température).

Donc, il y a les modifications PN10, PN16, PN20 et PN25. Utilisez PN10 et PN16 pour l’eau froide, et pour l’eau chaude et le chauffage PN20 et PN25.

Ici, non seulement l'épaisseur de la paroi joue un rôle, mais également le renforcement de la conduite (leur prix est évidemment plus élevé), réalisé avec du papier d'aluminium ou de la fibre de verre.

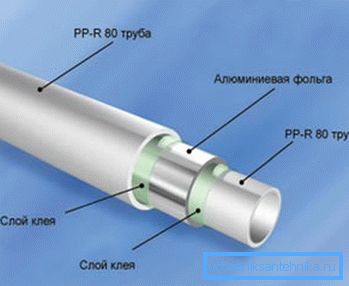

Section PPR RN20
  • Pour les eaux froides dont la température ne dépasse jamais 20 ° C, utilisez la modification PPR PN10. Il peut également résister brièvement à 45 ° C, mais avec un chauffage prolongé à partir d'une telle température, le tuyau est simplement déformé.

La pression de travail est de 1,0 MPa (10,2 kg / cm2). Cette modification est en vente avec la section externe de 20 mm à 110 mm, longueur - 4000 mm. En plus du diamètre, l'épaisseur de la paroi varie également, pouvant aller de 2,3 mm à 10 mm.

  • De même, pour les eaux froides dont la température ne dépasse jamais 20 ° C, utilisez la modification PPR PN1. Contrairement au modèle précédent, ce produit peut résister à 60 ° C, mais avec un chauffage prolongé, une déformation se produit toujours. Pression de travail - 1.6 MPa (16.3 kg / cm2).

Cette modification est en vente avec la section externe de 20 mm à 110 mm, longueur - 4000 mm. Épaisseur de paroi - de 2,8 mm à 15 mm.

  • Pour eau chaude et chauffage utilisé modification renforcée PN20. Ici, une température de travail de 80 ° C est admissible (pendant une courte période - 110 ° C). Un tel tuyau est souvent appelé universel car il fait tout le câblage (eau chaude / froide et chauffage).

La pression admissible ici est de 2,0 MPa (20,4 kg / cm)2), diamètre extérieur de 20 mm à 110 mm, épaisseur de paroi de 3,4 mm à 18,3 mm, longueur - 4000 mm.

  • La modification renforcée PN25 est conçue pour une pression de fonctionnement élevée dans le système.. Il maintient en permanence 2,2 MPa (25,49 kg / cm)2) et une température nominale de 95 ° C (à court terme jusqu’à 150 ° C). Le diamètre extérieur est de 20 mm à 110 mm (rarement 125 mm), l'épaisseur de paroi est de 3,4 mm à 18,3 mm. Ces tuyaux sont le plus souvent utilisés pour le chauffage centralisé, dans la mesure du possible à haute pression dans le système (en particulier dans les immeubles de grande hauteur).

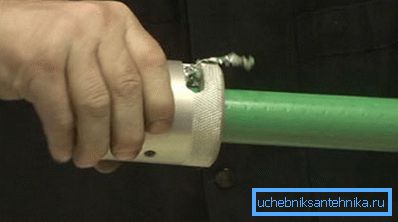

Décapant photo rasoir PPR

Note Les tuyaux de renforcement sont généralement posés dans la partie médiane du mur, mais parfois non. Par exemple, dans PN25 - la feuille peut alors être plus proche de la surface et doit être nettoyée de manière à ne pas nuire à l'adhérence lors du soudage avec un raccord.

Cela est très gênant de le faire avec un couteau, car il est nécessaire de pré-nettoyer la couche supérieure de polypropylène. À cette fin, il existe un rasoir, le processus de nettoyage que vous voyez sur la photo.

Accessoires de montage

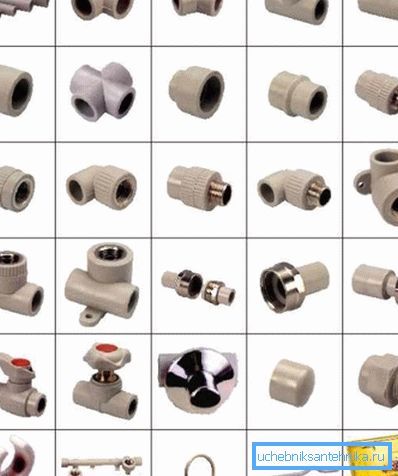

Raccords, robinets, fer à souder pour PPR

Il existe également des accessoires pour tuyaux en plastique qui fournissent leur installation et leur fonctionnalité - il s'agit de raccords, de courses, de robinets et, bien sûr, d'un fer à souder électrique avec des buses en duralumin (éventuellement un revêtement en téflon) de différents diamètres.

Ainsi, parmi les raccords, il y a des tés, des quadrilatères, des accouplements, des bouchons, des angles de 32 ?, 45? et 90?, raccords filetés américains et conventionnels. En plus de ces pièces, pour obtenir un empilage optimal lors du croisement des tuyaux, il existe des buses de dérivation courtes, coupées à l'aide de raccords, au lieu de robinets à tournant sphérique en polypropylène, en métal, qui ont une durée de vie d'au moins 50 ans et plus.

Note Certains s'intéressent à la façon de dévisser l’excentrique d’un tuyau en plastique si sa partie supérieure s’est cassée et qu’il est impossible de le capturer avec une clé ou une pince. Cette situation est difficile, vous devez donc utiliser un hexagone ou couper les splines avec un fichier et le dévisser avec une petite clé.

Metalloplast

Paramètres de base

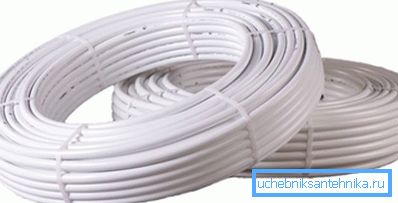

Fibres Métalliques

Les tuyaux en stratifié à base de métal sont principalement utilisés pour la distribution d’eau froide et l’arrangement des sols en eau chaude, bien que, dans certains cas, ils soient également utilisés pour le chauffage extérieur.

  • Le diamètre extérieur peut ici être de 16 mm, 20 mm, 26 mm, 32 mm, 40 mm et 63 mm, mais la section la plus populaire peut être appelée 16-20 mm.
  • Le stratifié à base de métal a une très faible conductivité thermique (1300 fois moins de cuivre), il peut être utilisé à une pression de service de 10 bar et à une température nominale de 0 à 95 ° C (pendant une courte période - 110 ° C).
  • Pour la section transversale la plus courante, l’épaisseur de la paroi est de 2-2,25 mm, tandis que la couche de feuille d’aluminium aura une épaisseur de 0,2 à 0,24 mm. À 1 mètre linéaire avec un diamètre de 16 mm correspond à 0,113 litre et à 20 mm - 1 201 litres.
  • Le coefficient de dilatation des plastiques métalliques, quel que soit leur diamètre de 0,2610-4 par ° C et leur conductivité thermique de 0,43 W / m * K.

Tuyaux et raccords

Metalloplast dans la section

Le tuyau en métal et plastique est constitué de trois couches liées entre elles par de la colle: une couche de polyéthylène haute pression (PEBD) est appliquée à l'intérieur, puis une feuille d'aluminium se dépose et une couche de polyéthylène basse pression (PEHD) à l'extérieur. Si vous achetez du matériel pour l'installation d'un système de chauffage par le sol, faites attention au film - cette couche doit être transparente ou recouverte d'un recouvrement

Astuce! Si vous voyez un joint lors du nettoyage du PEHD, vous ne devez pas utiliser ce type de tuyau pour le chauffage ou l’eau chaude. En outre, afin de préserver certains fabricants, ils ne collent pas la feuille sur le PE, ce qui est un signe de mauvaise qualité et un tel stratifié métallique ne convient que pour l’eau froide.

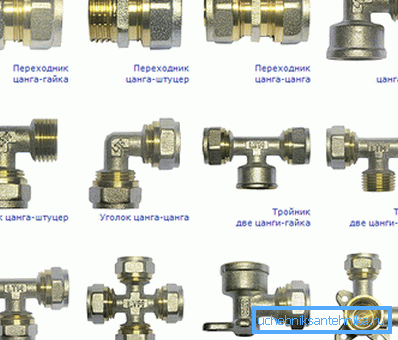

Raccord pour métal plast

Comme ailleurs, il existe des composants pour les tuyaux en plastique - il s'agit de divers raccords pour le raccordement et le câblage, dont vous pouvez voir des exemples dans les images. Mais ces composés sont le point faible.

Si la durée de vie des tuyaux en métal et plastique est de 10 à 15 ans, quelle que soit l'humidité de la pièce, les raccords en laiton ne survivent pas toujours à cette période: ils éclatent. Il est particulièrement dangereux de les sceller avec du plâtre ou du mastic - dans tous les cas, les plombiers préfèrent le polypropylène au stratifié métallique.

Polychlorure de vinyle

Tuyaux et raccords en PVC, ainsi que leurs supports

Pour l’installation des canalisations d’égout et d’air (ventilation), on utilise des tuyaux en PVC sans pression de diamètre 32 mm, 50 mm et 100 mm, dont la longueur peut être de 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm et 2000 mm.

Pour les eaux usées extérieures, une section plus large est utilisée - 150 mm, 200 mm, 250 mm et 300 mm. De plus, des tubes de tubage sont conçus pour le sable et les puits artésiens, qui garantissent la rétention du sol après les effondrements.

L’amarrage des canalisations d’égout est effectué au détriment des raccords, qui sont fabriqués sous les formes suivantes: raccord, angle (32?, 45?, 90?), Bouchons, révisions, tés, carrés, réductions PVC ou caoutchouc (pour passer d’un diamètre à un autre) . Il existe également des raccords complexes pouvant inclure plusieurs options. Les manchons de tétine peuvent être utilisés pour connecter des tuyaux de gaine ou simplement des filetages externes et internes à leurs extrémités.

Note Il est à noter qu'il est beaucoup plus facile de réparer des tuyaux en plastique avec leurs propres mains que de travailler avec du métal. C’est aussi l’une des raisons du choix du plastique.

Conclusion

En dépit de la connaissance générale que vous avez déjà reçue après la lecture de ce document, les tuyaux en plastique peuvent présenter certaines nuances dans les paramètres - cela dépend du fabricant. Par conséquent, lors de l'achat, consultez toujours le vendeur ou consultez attentivement la documentation. En complément des recommandations ci-dessus, nous vous proposons dans cet article une vidéo qui vous permettra de vous familiariser davantage avec ce sujet.
