Diamètre du tuyau d'égout

Lors de l'installation du dispositif sanitaire, il se pose un problème d'adhésion au système d'assainissement. Pour ce faire, vous devez savoir quel diamètre de tuyau ramasser. En outre, il est souhaitable de naviguer dans la situation du marché.

Variété de diamètres

Le diamètre du tuyau d'égout dépend en grande partie du site d'installation. Si vous ne parlez pas des collecteurs, qui collectent toutes les eaux usées des bâtiments résidentiels et industriels, le diamètre des tuyaux à l'intérieur du bâtiment est généralement de 50, 110 mm. Les diamètres des conduites externes vont de 110 à 600 mm.

Astuce! Le choix du diamètre de la canalisation étant dicté par le volume des eaux usées, vous devez tenir compte du nombre de produits de plomberie installés et de la capacité de traitement des tuyaux du système installé lors des travaux d'installation.

• En règle générale, les colonnes montantes du système d'égout interne et les sorties vers le réseau externe ont une hauteur de ~ 110 mm. Les branches des appareils sanitaires, à l'exception des toilettes, sont constituées de tuyaux d'un diamètre compris entre 32 et 50 mm.
• Les eaux usées extérieures des zones de peuplement sont disposées dans différents diamètres en fonction du nombre de points de raccordement dans la direction du transport des drains transportés. En règle générale, à partir du logement privé, pipeline O 110 mm.
• Depuis les immeubles à plusieurs appartements, le déversement dans le système d'égouts externe peut être effectué avec une conduite de Ø 160 mm.

Les tuyaux sont connus pour avoir des diamètres internes et externes. Auparavant, des produits en fonte ou en ciment d’amiante étaient utilisés pour l’installation de systèmes d’égout. Dans la littérature technique et dans la conception, ces tuyaux étaient indiqués avec un diamètre interne, noté Dвн. On utilise maintenant plus souvent des tuyaux en matériaux polymères. Pour eux, le diamètre extérieur est déjà indiqué avec la désignation DN.

Dans la conception et l'installation de cette nécessité de faire particulièrement attention. Les deux valeurs de diamètre jouent un rôle important en fonction du travail effectué. Lors des calculs, il prend en compte le diamètre du tuyau dans sa partie interne, tandis que dans le cas du montage direct, le diamètre extérieur occupe la première place. C'est de lui qu'ils se repoussent, lorsqu'il est nécessaire de respecter les distances normatives par rapport aux autres communications, notamment lors de la pose de pipelines sous la surface de la terre.

Les tubes ayant une large gamme, les produits ayant les mêmes diamètres internes peuvent avoir une section externe différente et inversement. Tout dépend de l'épaisseur du mur. Tuyaux utilisés dans les égouts sous pression ou dans le sol sous l’effet de fortes charges externes, l’épaisseur de la paroi augmente. Connaissant le diamètre extérieur du produit tubulaire et son épaisseur de paroi, il est possible de calculer la valeur de la section transversale interne. Pour cela, il est nécessaire de soustraire deux épaisseurs de paroi de DN.

Diamètres de tuyaux d'égout en différents matériaux

• Les conduites d'égout en plastique de ces dernières années trouvent de plus en plus leur application. Sans aucun problème, ils remplacent les produits en fonte présents sur le marché depuis plus de dix ans. Ces produits présentent des avantages comparatifs, un assortiment varié et sont faciles à installer. La gamme de tuyaux en plastique proposés pour les égouts domestiques dans les sections transversales de 32, 50 et 110 mm. Une grande variété de pièces façonnées facilite le raccordement des produits. Lors de l’assemblage des tuyaux sur les douilles, des joints en caoutchouc sont fournis pour empêcher la formation de fuites. La connexion des produits entre eux et les raccords est due non seulement aux douilles, mais également à la soudure, réalisée par des installations spéciales. De tels tuyaux passent bien les drains. De plus, ils sont durables et aucun accident grave ne survient avec leur participation. Les réseaux d'égouts externes sont montés à partir de tuyaux d'un diamètre de 110 mm.
• Maintenant, les tuyaux en PVC sont largement utilisés. Ils se caractérisent par une résistance élevée à l'usure et une longue durée de vie. De plus, les produits ont une bonne bande passante. Ils occupent pratiquement une place prépondérante dans l’installation de systèmes d’égout. Outre les tailles les plus courantes dans les sections transversales de 32, 50 et 110 mm, le diamètre des tuyaux en PVC peut être plus grand. Lors de l'installation de canalisations d'égout à l'extérieur des bâtiments, des produits d'un diamètre compris entre 110 et 500 mm sont utilisés, et les murs peuvent atteindre 15 mm d'épaisseur. Bien entendu, des tuyaux présentant de telles caractéristiques sont posés pour la construction de pipelines à usage principal.

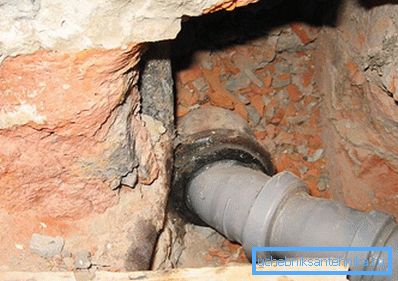

• Les bons vieux tuyaux en fonte, bien qu'ils deviennent obsolètes, sont toujours utilisés aujourd'hui. Ils sont rarement utilisés pour une installation en intérieur, mais lors de la pose de réseaux externes, on trouve encore de tels produits. Les tuyaux en fonte modernes sont fabriqués par coulée. Ils résistent bien à la corrosion et ont un revêtement à l'intérieur qui minimise le flux de déchets. Les tuyaux sont connectés à l'aide de douilles à l'aide de manchons ou de joints toriques. Les diamètres de fonte sont standard. Les diamètres moyens sont déterminés par les dimensions de la section comprise entre 50 et 300 mm. Lors de la pose des lignes principales, les diamètres atteignent 1200 mm.

Astuce! Pour déterminer le diamètre du tuyau, vous devez regarder le marquage en surface. La valeur souhaitée est écrite à la fin du texte en chiffres.

Diamètres de tuyaux pour appareils de plomberie

• Ensemble avec un lavabo ou un évier, des raccords sont proposés qui peuvent être raccordés à des tuyaux O 40, 50 mm. Sur cette base, le plus rationnel serait de détourner ces appareils sanitaires de 50 mm. Un tel tuyau laissera normalement passer le volume d’eau requis.
• Parmi les appareils de plomberie, seule la toilette nécessite un tuyau de sortie Ø 110 mm. Dans ce cas, cette condition doit être remplie. En outre, le tuyau qui drainera les toilettes des toilettes devrait être aussi court que possible et plus proche de la colonne montante. Afin de relier la sortie de la cuvette au tuyau de branchement, il est nécessaire de recourir à une pièce de forme spéciale (uniquement dans le cas où il est impossible d’arrimer la cuvette avec elle), appelée ondulation. Il a des poignets qui empêchent les fuites et les odeurs désagréables.
• Comme on le sait, un volume considérable de liquide s'écoule du bain. Dans le même temps, le tuyau de sortie a un petit diamètre - 50 mm. Le fait est que le débit joue un rôle ici. À travers le trou des drains de petit diamètre s'écoulera un petit volume par unité de temps. De plus, la grille existante réduit en plus le débit, ce qui ne nécessite pas de débit supplémentaire pour le tuyau d'évacuation.
• Comme le montre la pratique, il est possible de placer simultanément dans la cuisine, en plus de l’évier et même deux voitures - lave-vaisselle et lave-linge. Si le tuyau O 50 mm doit s'éloigner de l'évier, une cuvette de 40 mm de section doit passer du lave-vaisselle et 32 ​​mm de l'unité de lavage. Pour eux, un seul tuyau d'égout O 50 mm est utilisé, d'où partent les sorties vers les appareils. Des tuyaux de vidange sont insérés dans ces robinets et, si nécessaire, des manchettes sont utilisées.
• La cabine de douche diffère de la baignoire en ce que dans le premier cas, le volume d'eau à la sortie est petit. Lorsque vous prenez une douche, les drains par unité de temps sont répartis exactement autant de fois qu’ils entrent dans l’arrosoir. Dans ce cas, le plateau de plomberie a un trou identique à celui de la baignoire. Les raccords sont fixés à la cabine de douche, y compris le tuyau de vidange, qui peut avoir un diamètre de 32 à 50 mm. De là une conclusion - pour enlever les drains, il y a assez d'un produit d'une taille de section de 50 mm.

Une telle gamme de conduites d’égout ne devrait pas poser de problèmes au propriétaire des lieux lorsqu’il choisit le bon produit pour évacuer les eaux usées de l’appareil sanitaire.

Vidéo

Cette vidéo montre comment les tuyaux d'égout de différents diamètres sont amarrés:
