Diamètres des tubes en acier: étude des normes

Malgré la prolifération de matériaux composites modernes, l’acier reste très demandé pour la fabrication de pipelines à diverses fins. Quels peuvent être les diamètres de tuyaux en acier selon GOST? En général, quelles normes régissent leur production? Où et pour quels produits sont utilisés? Voyons le comprendre.

Documents réglementaires

Commençons par une liste de normes que nous devons étudier.

• Selon GOST 3262-75, des produits pour les canalisations d'eau et de gaz sont fabriqués.
• Les canalisations de pompe et de pipeline (NKT) sont montées à partir de métal laminé produit conformément à GOST 633-80.
• La gamme de tubes laminés à chaud sans soudure est comprise dans le numéro de série 8732-78.
• Pour les produits déformés à froid, la gamme est normalisée conformément à GOST 9734-75.
• Les tuyaux soudés pour les conduites de gaz et de pétrole sont fabriqués conformément à la norme GOST 20295-85.
• Enfin, les tuyaux en acier de grands diamètres pour gazoducs, oléoducs et oléoducs sont fabriqués conformément à la norme GOST R 52079-2003.

Remarque: cette liste ne prétend pas couvrir tous les domaines de production. Nous avons délibérément exclu certains produits spécifiques tels que les tubes de tubage ou les cadres de tubes pour l'industrie automobile.

Tailles et applications

Alors, quels sont les diamètres des tuyaux en acier conformément à ces documents? A quoi sert le tuyau?

GOST 3262-75

La liste complète des tailles fournies par la norme est relativement petite, nous allons donc vous la donner en entier.

Les produits peuvent être fabriqués avec un revêtement de zinc anti-corrosion et sans celui-ci. De plus, ils peuvent être fournis avec des fils coupés ou moletés.

Un champ d'application - distribution de l'approvisionnement en eau, du gaz et du chauffage dans des bâtiments résidentiels, de bureaux et de production.

Donnons quelques exemples d'utilisation.

• Un diamètre de 15 mm est demandé pour les raccordements internes en eau et en gaz.
• Un tuyau en acier de 20 mm est utilisé pour l'alimentation des radiateurs.
• Tuyau en acier de 25 mm utilisé pour l’installation de tuyaux de chauffage.
• Les tuyaux en acier de 40 mm conviennent à l’embouteillage du chauffage et à l’alimentation en eau.
• Un tuyau en acier de 125 mm convient à l’installation de conduites d’eau chaude et de conduites d’eau froide quelques décennies plus tôt.

Pour référence: un tuyau en acier de 8 mm, 6 et 10 mm, s'il est utilisé dans des canalisations d'eau et de gaz, est incroyablement dissimulé. Dans la riche pratique des maîtres de notre projet, ces dimensions ne se sont jamais rencontrées.

Le prix des tubes VGP est l’un des plus bas de tous les produits laminés pour tubes en raison de l’utilisation de nuances d’acier à faible coût et de la technologie de production: des courants haute fréquence sont utilisés pour le soudage, ce qui garantit des coûts de temps minimaux par mètre.

GOST 633-80

La liste de l'assortiment stipulée par ce document réglementaire ne correspond pas non plus à sa taille.

Que savoir d’autre sur les produits fabriqués selon les normes de cette norme:

• Selon la technologie de production, ils peuvent être uniquement et exclusivement sans soudure, c’est-à-dire obtenus non pas en tordant une billette plate (bande), mais en faisant clignoter un cylindre en acier massif (tige).. Ce procédé de fabrication offre une résistance à la pression hydraulique interne nettement supérieure: le cordon de soudure électrique est toujours inférieur à la résistance du métal entier.

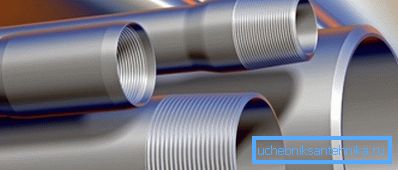

• Le tuyau est réalisé lisse (sous la connexion des raccords), et sans embrayage, avec les extrémités débarquées à l'extérieur.

• Les produits avec accouplements vissés et sans embrayage doivent résister aux tests hydrauliques; dans le même temps, la pression interne pendant les tests est liée à la taille du tuyau et varie de 375 à 1250 kgf / cm2.

Pour référence: la pression de l'eau à la sortie des détecteurs miniers atteint trois fois les valeurs les plus petites - pas plus de 400 kgf / cm2. Le jet d'un tel moniteur coupe facilement les roches.

L'utilisation de tubes de tuyauterie se résume principalement à la production de pétrole et de gaz: ils servent à pomper des hydrocarbures naturels et à créer une pression de réservoir.

GOST 8732-78

Les tubes sans soudure laminés à chaud peuvent avoir un diamètre de 20 à 530 mm et une épaisseur de paroi de 1,08 à 75 millimètres.

La technologie de sa production en bref est la suivante:

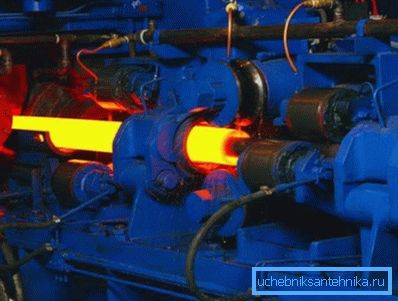

1. La billette cylindrique est chauffée dans un four à induction à une température à laquelle l'acier devient plastique.
2. Sur le broyeur, il se transforme en un manchon - un cylindre creux.

1. Après réchauffage, la pièce usinée sur le mandrin passe une séquence de rouleaux réduisant son diamètre extérieur.
2. Après refroidissement, le tuyau fini est coupé en segments et, une fois passé, le contrôle de la qualité est envoyé à l'entrepôt de produits finis.

La production pour des raisons évidentes, a la plus haute intensité énergétique. En outre, les parois épaisses du produit sont extrêmement massives: si le tube en acier renforcé à base d’eau et de gaz de 65 mm pèse 7,88 kg / mètre linéaire, le diamètre de 63,5x14 déformé à chaud le plus proche atteint 17,09.

Où utilise-t-on les produits laminés à chaud? Il est clair que ce n'est pas pour la construction du système d'approvisionnement en eau des banlieues avec leurs propres mains: leur force est clairement excessive. Les principaux domaines d'application sont les pipelines à haute pression et les systèmes hydrauliques.

GOST 8734-75

La méthode de déformation à froid ne diffère du laminage à chaud que par le fait qu'après le broyeur, le manchon refroidit et que des opérations ultérieures ont lieu à une température bien inférieure au point de recristallisation de l'acier.

Etant donné que les contraintes internes s’accumulent inévitablement lors du laminage dans un métal, les instructions relatives à la technologie de production figurant dans l’une des normes correspondantes exigent un traitement thermique obligatoire du métal laminé après le laminage: l’acier se réchauffe et se refroidit lentement, acquérant ainsi une viscosité et une ductilité.

Quelles tailles sont écrites dans la norme:

• Diamètre - de 5 à 250 mm.
• Épaisseur de paroi - de 0,3 à 24 mm. Dans ce cas, plusieurs options correspondent au même diamètre: par exemple, un tuyau en acier de 200 mm peut avoir des parois de 3 à 24 mm au maximum et un tuyau en acier de 110 mm - de 1,5 à 18.

Outre les produits laminés à chaud et formés à froid, des produits sont nécessaires lorsqu'une résistance maximale à la pression hydraulique avec un poids minimal est nécessaire.

GOST 20295-85

La norme prévoit la fabrication de produits soudés dans le sens de la longueur et en longueur avec un diamètre extérieur compris entre 159 et 8220 mm et des parois de 3 - 12 mm.

Dans ce cas, la norme contient des recommandations sur le procédé de fabrication pour différentes gammes de tailles:

• Avec un diamètre de 159 - 426, il est permis d’utiliser le soudage avec des courants à haute fréquence.
• Le soudage à l'arc électrique de joints en spirale peut être utilisé dans la gamme 159-820.
• Le soudage à l'arc longitudinal est applicable pour les tailles 530 à 820.

GOST R 52079-2003

Le dernier document de notre liste indique des diamètres allant de 114 à 1420 mm avec des parois de 3 à 21. Et dans ce cas, le soudage à haute fréquence avec une couture longitudinale (dimensions 114-530), la soudure à l'arc en spirale (159-1420) et la soudure longitudinale peuvent être utilisés avec une ou deux coutures longitudinales (530-1420 mm).

Conclusion

Comme déjà mentionné, notre liste de documents réglementaires ne prétend pas être complète. Par exemple, un tuyau en acier de 300 mm ne correspond à aucune des gammes mentionnées; Cependant, dans les listes de prix réels des fabricants et des revendeurs, c'est le cas.

Comme toujours, le lecteur peut trouver des informations supplémentaires dans la vidéo de cet article. Des succès!
