Diamètres des tubes en cuivre: gamme de produits et aperçu

L'un des avantages caractéristiques des tuyaux en cuivre est leur installation relativement simple, qui peut être réalisée manuellement avec un champ de pratique réduit. Cependant, dans ce cas, la difficulté principale n’est pas la disposition des joints, mais le choix des éléments en fonction de la section et de l’épaisseur de la paroi.

Il convient de noter ici qu'ils ont commencé à utiliser activement de tels produits dans l'ouest du pays, car au lieu du système métrique habituel, le pouce est largement utilisé. C’est ce qui déroute souvent des artisans inexpérimentés. Nous vous recommandons donc vivement de lire cet article pour résoudre le problème.

Caractéristiques matérielles

Propriétés générales et méthodes de production

Les tuyaux en cuivre sont un matériau qui a commencé à être utilisé pour organiser les communications pendant longtemps. Cela a été facilité par la relative facilité de traitement des métaux, ainsi que par de bonnes performances. Cette combinaison de qualités a conduit au fait que le cuivre est activement utilisé maintenant - bien que ce ne soit pas à une échelle telle que l'acier, la fonte ou les polymères technologiques.

À ce jour, il existe deux méthodes de production de tuyaux.

Les tuyaux sans soudure de la plus haute qualité, et donc très recherchés, procèdent de la manière suivante:

• Une barre de cuivre est prise comme matière première. Il contient généralement non seulement du cuivre, mais également divers additifs qui améliorent les performances du produit fini.
• Ensuite, la barre se réchauffe, après quoi une coquille creuse aux parois plutôt épaisses est formée sur le broyeur.
• Ensuite, le manchon est envoyé au laminoir, où des rouleaux ronds traitent sa surface, amincissent les parois et font passer la pièce à travers la matrice de calibrage. Le résultat est, par exemple, un tuyau en cuivre de 1 à 4 pouces - en fonction de la section posée dans le réglage de la machine et de la pièce utilisée.

Faites attention! Lors de la fabrication de pièces de grand diamètre, il est possible de réchauffer la chemise afin de faciliter le laminage. Naturellement, dans ce cas, le coût de fabrication des pièces augmente.

Où moins souvent produire des produits de type soudé. Dans ce cas, une bande de métal est considérée comme une ébauche, qui est enroulée dans un tube autour d'une matrice d'une certaine taille. Les bords de la bande sont soudés et la couture est nettoyée.

La suite du traitement détermine en grande partie les propriétés du matériau:

• Plus durables, mais à la fois plus étroits et moins pratiques à installer, les tuyaux non recuits. Après la fabrication, ils ne sont pas soumis à un traitement thermique, ce qui permet de conserver la structure interne du métal.
• Si, après la fabrication, les billettes sont soumises à un processus de recuit, le réseau cristallin interne de cuivre est partiellement modifié. Cela conduit d'une part à une légère perte de résistance et à une température de fusion plus basse, mais d'autre part, le produit devient flexible, ce qui simplifie grandement l'installation.

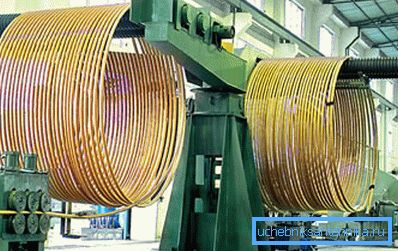

Faites attention! Un tuyau de cuivre recuit de 5 à 8 pouces (et parfois des pièces de grande section) peut être fourni en bobines d’une longueur considérable. Les variétés non annoncées sont presque toujours fournies individuellement, car tenter de les plier peut entraîner une déformation irréversible.

Les avantages

Les avantages des tuyaux en cuivre sont les suivants:

• Premièrement, le matériau n'est pratiquement pas corrodé.. Même avec un contact prolongé avec le liquide dans des conditions assez difficiles (changements de température, salinité, présence de dioxyde de carbone), une patine (une patine verte caractéristique) peut apparaître. Cette plaque n'affecte pas les propriétés opérationnelles de la structure.

Faites attention! Les experts ne recommandent pas de nettoyer la patine des zones cachées de notre point de vue: elle est chimiquement inerte et constitue donc une couche protectrice supplémentaire. Naturellement, une telle instruction est informelle, mais elle est très efficace.

• Un autre avantage est la surface intérieure lisse.. Les excroissances ne se forment pas à l'intérieur (comme dans les produits en fonte ou en acier, par exemple), de sorte que même un tuyau en cuivre de 8 mm, plutôt fin, conserve sa perméabilité tout au long de son cycle de vie.

• Les avantages comprennent une grande plasticité avec une bonne résistance à la chaleur.. C’est pour cette raison que le cuivre sera utilisé dans divers échangeurs de chaleur: il est garanti que le matériau ne fondera pas (jusqu’à +250⁰Sans aucun signe de déformation, il peut résister même au mur le plus mince) et sa flexibilité vous permet de construire un câblage assez complexe.
• Enfin, les avantages doivent être attribués et une large gamme de. Il est possible de saisir un détail pour presque n'importe quelle tâche, car la liste des diamètres disponibles est calculée en plus d'une douzaine de valeurs.

Si nous parlons des inconvénients, le plus important pour nous sera le prix élevé. Ni les tuyaux de chauffage en cuivre ni l’alimentation en eau en cuivre ne peuvent être qualifiés de solutions économiques.

Cependant, une bonne performance avec une apparence attrayante compense cette lacune. Par conséquent, s’il ya une opportunité - payez une fois et ne pensez plus au fonctionnement du système.

Tableau de taille

Principales sections et méthodes de traduction

Comme nous l'avons noté ci-dessus, le plus souvent, la section de tuyau est indiquée en fractions de pouce anglais. Ce n'est difficile qu'au premier abord, car, une fois compris, vous pouvez littéralement «dès l'été» traduire ces quantités, en sélectionnant la pièce en fonction de la tâche.

Les calculs sont assez simples:

• Ainsi, la taille d'un pouce est d'environ 25 mm (en fait, 25,4 mm, mais cette précision n'est nécessaire que dans de très rares cas).
• Maintenant, pour savoir, par exemple, que le diamètre en mm d’un tuyau de cuivre est de 1 4 pouces, nous multiplions 25 par 1/4. En conséquence, nous obtenons une valeur de 6,25 mm.

Astuce! De cette manière, seule une valeur approximative peut être obtenue, car les écarts sont généralement expliqués par différentes épaisseurs de paroi pour différentes tailles. Cependant, pour une utilisation domestique, cette précision est suffisante.

Un tableau complet des diamètres des tuyaux en cuivre est donné ci-dessous:

  Faites attention! Parfois, le marquage du tuyau n’indique pas les pouces, mais la section et l’épaisseur de la paroi en millimètres. Par exemple, un tuyau en cuivre 6x1 a un diamètre de 6 mm et une paroi de 1 mm.

Poids du produit

Connaissant ces données, il est possible de calculer assez facilement la masse d’un mètre courant pour calculer la charge sur les structures de support:

M = (D - S) * S * 3,14 * p / 1000, où

• M est le poids spécifique du tuyau (kg / m.pog).
• D - diamètre extérieur, mm.
• S - épaisseur de la paroi, mm.
• P - densité de cuivre, 8,9 g / cm³.

Donc, si nous avons un tuyau en cuivre 1 1 8, alors:

M = (28,6 - 1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 g / m pog.

Comme dans le cas de la section, les chiffres sont assez approximatifs, mais pour évaluer la situation, ils suffisent amplement.

L'utilisation de tuyaux de différents diamètres

Le domaine d'application des produits en cuivre est assez large:

• Les tuyaux en cuivre de 10 mm ou moins sont utilisés pour l'installation d'échangeurs de chaleur internes dans les systèmes de chauffage et de climatisation. Le faible diamètre de tels tuyaux assure une efficacité maximale du fonctionnement de tels dispositifs grâce à un bon transfert d'énergie.
• Les produits de 10 à 25 mm sont utilisés pour l'installation de conduites d'eau. Le tuyau de cuivre 1 2 pouces est l’un des plus fréquemment impliqué dans la construction du système d’alimentation en eau. La même chose vaut pour les pièces de 3/4 pouce.

• Des versions allant de 40 à 45 mm sont utilisées pour les systèmes de drainage. Malgré leur diamètre relativement petit, ils fournissent un drainage efficace en raison de leur grande maniabilité.
• Les tuyaux en cuivre 3 8, ainsi que les versions plus épaisses, conviennent parfaitement aux systèmes de chauffage. La résistance élevée du matériau aux températures ainsi que l'excellente conductivité thermique des parois minces permettent de chauffer une pièce avec une consommation d'énergie minimale.
• Les tuyaux les plus épais sont utilisés pour la pose de coudes à partir de la conduite d’alimentation en eau, ainsi que pour les éléments décoratifs et de protection, tels que les caches pour les câbles à moitié ouverts.

Conclusion

En utilisant les informations décrites ci-dessus, vous pouvez très facilement déterminer le diamètre en mm d’un tuyau en cuivre de 1 à 2 pouces, calculer le poids spécifique d’un tel produit et savoir s’il convient à la tâche à accomplir. Cependant, avec le temps, la compétence apparaîtra et vous n’aurez plus à faire les calculs.

Et afin de former cette compétence plus rapidement, nous vous recommandons d’appliquer cette connaissance plus souvent dans la pratique et d’étudier attentivement toutes les informations complémentaires disponibles, en premier lieu - la vidéo dans cet article.
