Dimensions des tuyaux d'amiante-ciment et leur application

Actuellement, toutes les tailles de tuyaux en amiante-ciment - de 100 à 500 mm de diamètre sont en demande constante dans la construction civile et industrielle - pour le transport de liquides ou comme éléments de diverses structures. Tous sont classés selon les normes nationales - pression selon GOST 539-80 et sans pression selon GOST 1839-80, par conséquent, ils déterminent leur portée dans un créneau de construction particulier.

Le ciment chrysotile a des côtés positif et négatif devant le plastique et l’acier, c’est ce qui sera discuté. Vous pouvez également voir la vidéo de cet article qui confirme les faits écrits.

Tuyau en amiante-ciment 500x210 mm (boîtier)

Qu'est-ce qu'ils sont et à quoi ils servent

Des tableaux

La figure montre l'angle correct de l'alésage extérieur.

Note Les tuyaux en amiante-ciment ont également un deuxième nom - le ciment au chrysotile, qui est essentiellement le même. Par conséquent, si vous respectez l'une ou l'autre des définitions, nous parlons du même produit. Ci-dessous, vous verrez les caractéristiques techniques des tuyaux en amiante-ciment et les bases de leur installation.

Pass conditionnel Diamètre interne (mm) Diamètre extérieur (mm) (extrémité tournée) Longueur (mm) Poids de référence (kg) Couplage. Diamètre intérieur Couplage de référence (kg)
BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 BM3 BM6 BM3 BM6
50 50 50 50 - 68 68 68 68 - 11 11 11 - 79 79 1.2 1.2
75 75 75 75 - 33 93 93 93 2950 16 16 18 - 104 104 1,5 1,5
100 100 100 100 - 118 118 122 122 - 21 25 25 - 130,6 130,6 1,9 1,9
125 119 119 119 - 137 139 142 142 2950 24 26 31 48,5 149,6 151,6 2.3 2.3
33 35 41
150 141 141 141 135 151 163 168 168 3950 32 35 43 50.67 173,6 175,6 2,9 2,9
43 47 57
200 189 189 189 181 209 217 224 224 - 57 80 95 118 221.1 229,1 4.4 4.4
250 235 235 235 226 259 265 274 274 - 86 100 134 152 271,1 277,1 5.4 5.4
300 278 278 278 270 305 314 324 324 3950 142 146 188 218 317,1 326,1 6.8 6.8
350 322 322 322 312 352 351 373 373 - 145 184 238 278 366,2 375.2 9.1 9.1
400 388 388 388 356 412 414 427 427 - 185 245 315 317,5 416,2 48.2 12.1 12.1
500 456 456 456 441 496 511 528 528 - 279 354 466 549 512.2 525.2 20.0 20.0

Tableau des sections de tuyaux et raccords en chrysotile-ciment sous pression

Pass conditionnel Diamètre interne (mm ( Diamètre extérieur (mm) Déviations du diamètre extérieur (mm) Longueur (mm) Déviations de longueur (mm) Masse de référence du tuyau (kg) Masse de couplage de référence (kg) Diamètre de l'accouplement interne
100 100 116 2-2.5 - - 14.7 1,61 145
125 123 139 2-2.5 2950 60 18,5 1,87 171
150 147 165 2-2.5 - - 25,9 2,53 190
200 195 215 2-2.5 - - 51,0 3,30 245
250 243 265 2-2.5 - - 69,0 4,20 295
300 291 315 2.5-3 - - 90,2 5.30 345
350 338 364 2.5-3 3950 50 113,8 6,45 390
400 386 414 2.5-3 - - 138,2 3,25 460
500 482 514 2.5-3 - - 196,0 12.60 550
600 576 612 2.5-3 - 272.4 18.40 632

Tableau des sections de tuyaux et de raccords en chrysotile-ciment sans pression

Numéro de type 1
Pass conditionnel Classe (BT) et poids (kg)
BT6 BT9 BT12
100 7,8 9.2 10.4
150 12.9 15.2 17,9
200 22.1 26.4 31,2
250 28.1 35,9 41,1
300 40.2 49,4 57,4
350 50,9 63,7 74,0
400 68,8 84,7 98,7
500 101,6 127,3 149,2
Type numéro 2
Pass conditionnel Classe (BT) et poids (kg)
BT6 BT9 BT12
200 24,5 30.0 35,3
250 33,8 40,7 47,3
300 47,7 67,9 66,7
350 62,5 76,5 87,5
400 81,8 100,6 114,6
500 124,7 151,2 173,6
Type 3
Pass conditionnel Classe (BT) et poids (kg)
BT6 BT9 BT6
200 21,7 25.3 36,2
300 49,4 57,4 69,4

Masse théorique de tuyaux de ciment de chrysotile par mètre

Forces et faiblesses

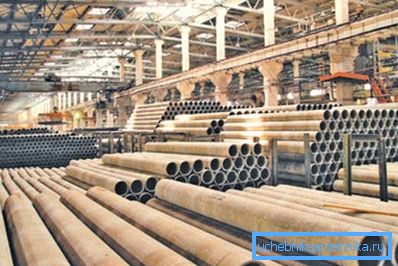

Tuyau d’amiante-ciment 300 mm. La production
  • Le ciment amiante ou le ciment chrysotile est le même béton renforcé de fibres et il s'avère être de plusieurs ordres de grandeur moins cher que le plastique (HDPE ou LDPE), la fonte ou l’acier, qui peut être utilisé à des fins similaires, et le prix joue toujours un rôle important dans la conception.. La durée de vie minimale des tuyaux de basse et haute pression varie de 25 à 50 ans.
  • Il est très important que le tuyau en amiante-ciment de 150 mm ou de tout autre diamètre ne conduise pas de courant électrique, ait une conductivité thermique très basse (0,8 kcal / m · h · deg) et ne soit pas sensible à la corrosion., et c’est là le principal inconvénient de produits similaires en fer et en acier.
  • Le coefficient d'allongement à la température de l'amiante-ciment est 12 fois moins élevé que celui de l'acier. Il n'est donc pas nécessaire d'installer des joints de dilatation coûteux pour la pose souterraine ou en surface.. Lors du transport de liquides froids à la surface du ciment de chrysotile, il n'y a pas de condensation.
  • Tout tuyau en amiante-ciment - 200 mm ou de section transversale différente, lors du transport de l'eau chaude subira une légère dilatation, mais cette déformation est parfaitement compensée par le scellement de bagues en caoutchouc sur le raccord des tuyaux. Il est à noter que le contact du ciment d'amiante avec un liquide (particulièrement chaud) le rend encore plus fort, car c'est le cours naturel des choses pour le béton.
  • Pour de telles conduites, l'instruction ne prévoit pas de nettoyage prophylactique des micro-organismes. (mousse, algues), car elles ne sont pas formées pendant tout le cycle de vie. Le ciment chrysotile est résistant aux milieux acides et alcalins.

Méthodes de montage

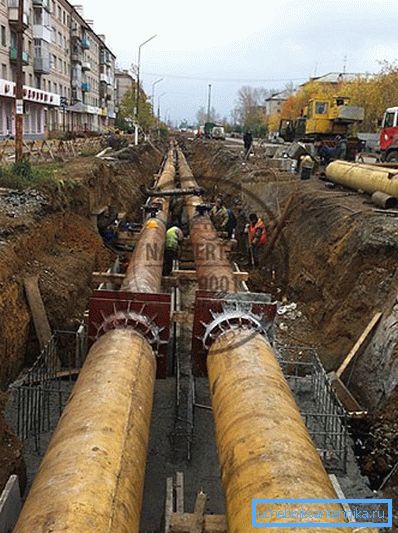

Pose de la conduite de chauffage. Photo

Poser le coffre dans la tranchée ne se fait pas sur le sol, mais sur un coussin de sable - cela vous permet de répartir uniformément la charge sur toute la surface. S'il s'agit d'un petit diamètre (un tuyau de 100 mm en amiante-ciment pèse de 7,8 à 10,4 kg), les travailleurs sans efforts pour le baisser de leurs propres mains.

Toutefois, dans les cas où la section est plus grande, une grue automobile peut être requise à cet effet, par exemple, un tuyau de ciment-amiante BT12 type 3 de 500 mm pèse plus de 173 kg - l'installation sera possible sans équipement spécial, mais plutôt compliqué. Avant la pose, ainsi que directement dans la tranchée, tous les tuyaux et raccords doivent obligatoirement être vérifiés pour en vérifier l’intégrité et / ou l’étanchéité. Si requis par rendez-vous de conception.

L'installation de la route au fond de la tranchée est nécessairement réalisée sous une pente - pour un diamètre allant jusqu'à 200 mm, elle est comprise entre 20 et 30 mm (un tuyau en amiante-ciment de 100 mm doit présenter une pente de 20 mm / 1 m), mais pour une section transversale de 200 mm ou plus, la pente est de 30-40 mm . Et cela vaut non seulement pour les systèmes d'égouts, mais également pour les conduites - cela garantit le flux de condensat ou de tout liquide qui y est entré.

Connexion

Note Les tuyaux de ce type sont classés par pression et fonction: a) pour l’alimentation en eau: VT6, VT9, VT12, VT15; b) pour les conduites de chaleur: TT3, TT6, TT9, TT12, TT16.

Classe Classe (symbole) Pression de service P
Tuyau Embrayage MPa kgf / cm2
1 TT3 TM3 0,3 3
2 VT6 CAM6 0.6 6
TT6 TM6
3 BT9 CAM9 0,9 9
TT9 TM9
5 VT12 SAM12 1.2 12
TT12 Tm12
6 BT15 CAM15 1,5 15
7 TT16 TM16 1,6 16

Classification

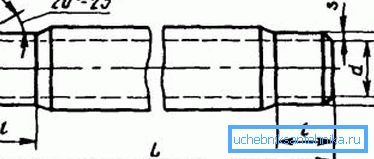

Configuration de couplage: a) deux rainures; b) quatre rainures; c) deux rainures avec allongement; D est le diamètre extérieur; dk est le diamètre de la rainure; L est la longueur; s - épaisseur de la paroi

Lors de l'installation de conduites haute pression en amiante-ciment, des accouplements en matériau similaire sont utilisés pour l'accostage et sont activés selon le principe d'auto-étanchéité.

Dans les cas où la pression de travail est de 9-15 kgf / cm2, L'instruction suppose l'utilisation d'un accouplement à deux ou quatre gorges (pour 2 ou 4 bagues en caoutchouc d'étanchéité). Si la pression dépasse 16 kgf / cm2, dans ce cas, utilisez des accouplements à gorges plus larges, les joints d'étanchéité étant également plus larges.

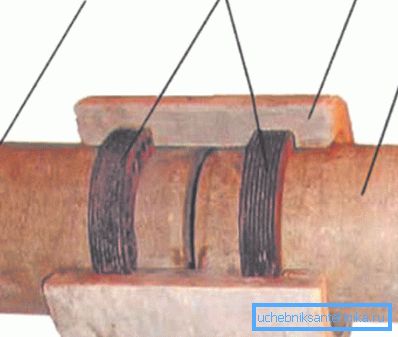

Fragment d'amarrage: tuyau de ciment 1,2 - chrysotile; 3 - couplage; 4 - bague d'étanchéité en caoutchouc

Comme on l’a déjà indiqué, l’installation peut se faire sous terre ou par le haut, mais cette dernière méthode limite considérablement les possibilités de conception. Le fait est que, conformément aux règles de sécurité, il est interdit ou permis de traverser une autoroute par la voie ferrée, une ligne de tramway, le secteur résidentiel, etc., mais dans certaines conditions limitées.

Mais en dessous du niveau du sol, en raison de ses caractéristiques techniques, le ciment d’amiante se sent excellent et, en outre, il n’ya pas de telles restrictions par rapport au joint extérieur.

Conclusion

Il y a des situations où l'installation est faite à la place de l'ancienne ligne après le dernier démantèlement et où l'ancien pipeline est parfois posé dans le bac. Dans ce cas, le plateau n'est pas démonté, car les dimensions du tuyau en amiante-ciment de 150 mm (ou tout autre diamètre) restent identiques à celles d'un tuyau en acier ou en fonte. Il est donc inutile de retirer le plateau et de remplir le coussin de sable.
