Dimensions du tuyau en pehd et ses autres caractéristiques

Quel est ce matériau - PND? Quels diamètres de tuyaux en PEHD peuvent être trouvés en vente? Quelles normes est la production réglementée? Essayons de répondre à ces questions et à d’autres.

C'est quoi

PND est une abréviation courante du polyéthylène basse pression. Cependant, avant de procéder à une étude détaillée de la taille et d’autres caractéristiques, nous allons nous familiariser avec les caractéristiques plus générales du matériau.

Polyéthylène: propriétés générales

Ce que nous savons sur le polyéthylène:

• C’est le plus courant des thermoplastiques (polymères, modifiant de manière réversible leurs propriétés physiques lorsqu’ils sont chauffés). Une fois que la technologie de production est bien établie, il est logique de s’attendre à ce que le prix des matériaux soit bas.
• En parlant de chauffage: déjà à 80 ° C, le polyéthylène commence à se ramollir. La résistance des tuyaux à la rupture catastrophique chute à des températures beaucoup plus basses, de sorte que la plupart des fabricants limitent le mode de fonctionnement à 40 - 45 degrés Celsius.

Curieusement: le polyéthylène réticulé (un polymère dont les molécules sont liées par réticulation) est beaucoup plus résistant à la chaleur et est utilisé avec succès pour des conduites de chauffage et d’alimentation en eau chaude.

• Le plastique a des propriétés adhésives extrêmement faibles.. Autrement dit, les autres matériaux ne collent pas à la surface. Si tel est le cas, il ne faut pas avoir peur de la prolifération excessive de tuyaux sous pression contenant des dépôts
• La durée de vie en eau froide est estimée à 50 ans ou plus..
• Comme tous les plastiques, le polyéthylène est un diélectrique.

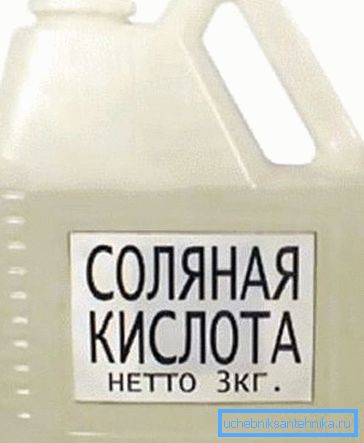

• Il est extrêmement résistant aux environnements agressifs.. Les acides et les alcalis concentrés sont souvent fournis dans des emballages en plastique scellés.

HDPE et LDPE

Le polyéthylène, comme son nom l’indique aisément, est un produit de la polymérisation du gaz éthylénique. En fonction des conditions dans lesquelles il passe, vous pouvez obtenir un matériau ayant des propriétés très différentes.

Le LDPE a une résistance mécanique inférieure et est utilisé principalement pour les conduites avec une légère surpression. Son autre nom est le polyéthylène basse densité. Le PND, ou PVP (polyéthylène haute densité), est beaucoup plus durable et largement utilisé dans les conduites sous pression.

Curieusement: les normes actuelles ne partagent pas le HDPE et le LDPE. Et les tuyaux d'égout et de pression peuvent être fabriqués à partir des deux types de plastique. Un tableau des diamètres des tuyaux en PEHD et en PEBD est également courant.

Paramètres

Il est clair que le principal paramètre caractérisant le pipeline est son diamètre. Ils déterminent la bande passante.

Cependant, la description du matériau ne s'y limite pas: par exemple, les caractéristiques techniques complètes d'un tuyau PND de 110 mm comprennent plusieurs paramètres plus importants.

• Épaisseur du mur Son augmentation à un diamètre nominal constant augmente la résistance de la conduite par rapport à la pression hydrostatique interne.
• SDR est le rapport dimensionnel standard, une fraction avec un diamètre extérieur au numérateur et une épaisseur de paroi au dénominateur. Plus la RDS est grande, plus la pression de service de la conduite est basse: une augmentation de la surface de la paroi lorsque leurs propriétés d'épaisseur et de résistance sont fixées réduit la capacité du pipeline à résister à la pression hydraulique.

• MRS - durabilité maximale. Unité de mesure - MPa (mégapascals). En termes simples, il s’agit de la contrainte maximale dans les murs à laquelle le tuyau servira pendant 50 ans à une température de + 20 ° C.
• MOP - pression de travail maximale.
• S est une série de tuyaux, calculée sous la forme MRS / 1,25 / MOP, où 1,25 est le facteur de sécurité de l'eau.
• De plus, les produits peuvent être conçus pour le transport d'eau potable ou exclusivement pour des besoins techniques.

Que signifient les marquages ​​de type PE 32, PE 63 (quelquefois incorrectement désigné comme tuyau HDPE 63), PE 80 et PE 100? Seulement, la force maximale à long terme du MRS correspond à dix fois la plus petite valeur:

Important: tous les paramètres ci-dessus s'appliquent aux éléments de conduite sous pression. Le tuyau d'égout PND 110 mm n'a pas de caractéristiques supplémentaires, à l'exception du diamètre nominal.

Légende

La désignation de la conduite sous pression doit contenir:

• La trompette de mots.
• Référence au matériel et au MRS (PE 32, PE 63, etc.).
• Option SDR.
• Dash.
• Diamètre nominal et épaisseur nominale de la paroi.
• Rendez-vous (à boire ou technique).
• Nom de la norme selon laquelle le produit est fabriqué (GOST 18599-2001).

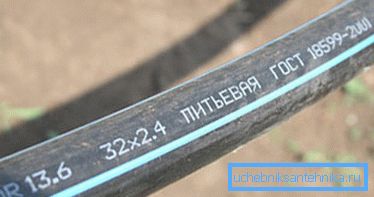

Ainsi, l’inscription de type Tuyau PE 80 SDR 9 - 90 x 10,1 à boire GOST 18599-2001 signifie que nous disposons d’un tuyau PND de 90 mm de diamètre avec des parois de 10,1 mm, destiné à l’alimentation en eau de boisson.

Assortiment

Une des normes qui contient une gamme de tuyaux en polyéthylène, que nous venons de mentionner - GOST 18599-2001 régit la fabrication de matériaux pour les conduites sous pression.

La deuxième norme - GOST 22689.1-89 - décrit une gamme d’eaux usées en polyéthylène. Alors, quelle devrait être la taille des produits qui nous intéressent?

GOST 22689.1-89

Le document propose quatre tailles: 40, 50, 90 et 110 mm.

Où s'appliquent-ils?

• Une hauteur de genou typique est de 40 mm pour l'évacuation des eaux usées d'un seul lavabo ou lavabo.

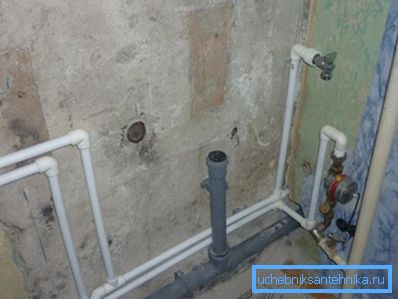

• Le tuyau d'un diamètre de 50 mm peut drainer les eaux usées de deux ou trois appareils de plomberie (à l'exception des cuvettes de toilettes).

Faites attention! Dispositifs avec possibilité de décharge de salves (par exemple, une baignoire et une douche), lorsqu’ils sont montés de vos propres mains, il est préférable de les raccorder à la prise d’une section plus grande. Cette instruction est liée au fait que lorsque le bain est vidangé, le tube de 50 mm risque de déborder (en particulier si à l'intérieur, il est partiellement rempli de dépôts graisseux), et les drains s'écouleront à travers la grille dans l'appareil avec un débit inférieur.

• 90 est une section typique pour relier les cuvettes de toilettes montées.
• La taille 110 est la taille la plus universelle utilisée pour connecter des cuvettes de toilette montées au sol, pour construire des colonnes montantes d’égouts et des lits de planches (branches horizontales réunissant plusieurs colonnes montantes).

GOST 18599-2001

La liste complète des dimensions dans le cadre de ce document est trop longue pour un petit article. Par conséquent, nous ne désignons que les valeurs limites.

1. Le PE 32 (ou tuyau PND 32, comme on l'appelle parfois à tort) peut avoir un diamètre de 10 à 160 mm et une épaisseur de paroi de 2,0 à 20,8.

1. Les caractéristiques du tuyau PND 63 (PE 63) peuvent inclure une épaisseur de paroi de 2,0 - 57,2 mm et un diamètre de 16 - 1200.
2. PE 80: diamètre 16 - 1200, parois 2,0 - 59,3.
3. PE 100: diamètre 32 - 1000, épaisseur de paroi 3,0 - 59,3.

Où est-il approprié d'utiliser une taille particulière à la maison?

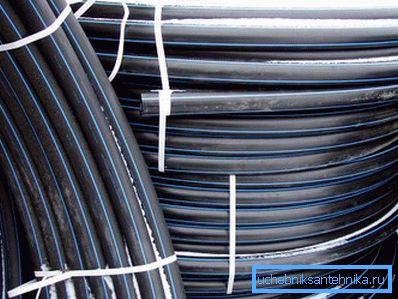

• Le tuyau PND de 20 mm alimentera en eau l’appartement ou la petite maison avec une salle de bain.
• Si l'approvisionnement en eau est supposé non seulement pour les besoins domestiques, mais aussi pour l'irrigation, un tuyau PND de 25 mm est utilisé. Autres, en plus du diamètre, les caractéristiques du tuyau PND 25 mm sont déterminées uniquement par la pression de service de l’alimentation en eau; Pour les systèmes d'alimentation en eau centralisés, il est préférable d'utiliser le PE 80 SDR 9.

Les glandes plus grandes que la taille ci-dessus sont généralement utilisées pour l’alimentation en eau de groupes de chalets et d’un diamètre supérieur à 100 mm - villages de chalets et immeubles d’habitation.

Conclusion

Nous espérons que nous avons réussi à satisfaire la curiosité du lecteur dans le domaine de la connaissance de l’un des matériaux modernes les plus populaires. Comme d'habitude, la vidéo de cet article lui offrira plus d'informations. Des succès!
