Distribution de conduites d'eau: schémas et matériaux

Quels tuyaux doivent être utilisés pour dissoudre l'eau dans un nouvel appartement ou chalet? Comment connecter les appareils de plomberie? Quelle est la différence entre la distribution en série et la distribution par collecteur de conduites d’eau dans un appartement?

Lequel est le plus pratique? Essayons de répondre à ces questions.

Choix des matériaux

Pour commencer, nous déciderons du choix des tuyaux.

Remarque: nous allons ignorer la décision habituelle pour les maisons construites dans le style soviétique, les conduites d’eau soudées ou assemblées à partir de conduites en acier. Avec une richesse de choix de matériaux modernes, il est tout simplement impossible de proposer des arguments solides en leur faveur.

Que reste-t-il?

Liste de

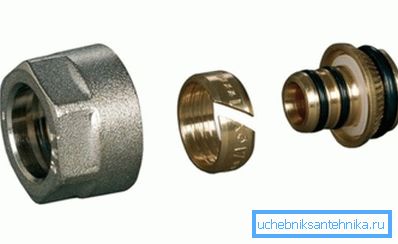

• Métal-plastique. La réputation de ces tuyaux est assez gâchée par les récits des raccords à compression actuels; cependant, elles ne méritaient pas d’être critiquées: les fuites lors de l’assemblage, le déplacement des joints en caoutchouc en raison de l’ovalité du tuyau et le chanfrein non enlevé étaient la seule cause de la fuite. En outre, les raccords à sertir pendant une bonne dizaine d’années n’ont pas été détectés dans les fuites.

• Polypropylène. La distribution d'eau à l'aide de tuyaux en polypropylène nécessite certaines compétences; De plus, vous avez besoin d'un outil spécifique - un fer à souder à basse température.

Pour l’eau chaude, il est préférable d’utiliser du polypropylène renforcé de fibres de verre ou de papier d’aluminium: le renforcement réduit considérablement l’allongement de la canalisation lorsqu’il est chauffé. Cependant, sur les longues sections droites, vous devez toujours installer des compensateurs - des courbures en forme de U.

• Polyéthylène réticulé. Contrairement au PEHD classique, il résiste beaucoup mieux à la chaleur et convient parfaitement à l'eau chaude. La flexibilité et l'installation simple sur les raccords complètent le tableau.
• Acier inoxydable corrugué - Choisir un locataire paranoïaque. La capacité de tolérer des températures allant jusqu'à 130-140 degrés et des pressions jusqu'à 25 atmosphères sont combinées avec, encore une fois, la flexibilité et l'installation simple de raccords à compression.

Les dépenses

Le prix des tuyaux et des raccords est l’un des facteurs déterminants lors du choix d’un matériau. Combien l’acheteur coûtera-t-il au mètre linéaire de liner dans chacune des options énumérées?

Remarque: les prix dépendent fortement du fabricant du produit. En comparaison, les produits utilisés de marques du même niveau; Vous pouvez toujours trouver des offres beaucoup plus chères ou moins chères.

Il semblerait que tout soit clair: les prix de détail sont répartis très clairement.

Cependant, les cartes vont nous mélanger avec des coûts supplémentaires.

• Les raccords les moins chers sont en polypropylène. Avec une petite marge, la deuxième place est occupée par les raccords en polyéthylène réticulé. Les produits pour l'assemblage de plastique renforcé de métal et d'acier inoxydable ondulé sont beaucoup plus chers.

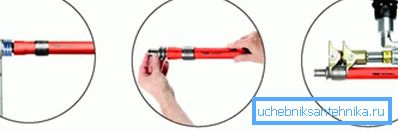

• Le métal plastique est monté sur des raccords à compression à l'aide de deux clés à molette; ils aideront également à construire une construction en acier inoxydable. Pour le polypropylène, un fer à souder d'un coût compris entre 600 et 1 500 roubles est nécessaire pour le polyéthylène réticulé - une rallonge pour 8 à 12 000 livres.

À l’heure actuelle, l’auteur s’intéresserait probablement aux métaux en plastique, simplement parce qu’il a bien étudié toutes les caractéristiques de ce matériau. Cependant, il est fort possible que le lecteur crée son propre tableau de classement.

Schémas

Revenons toutefois aux schémas de câblage. Quelles sont les options possibles?

Séquentiel

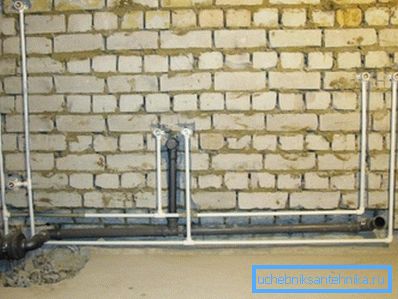

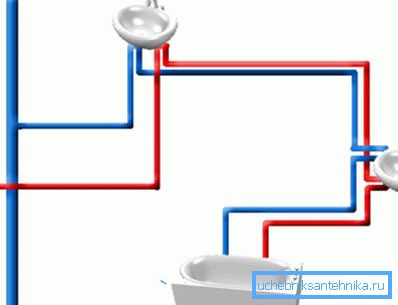

Vous pouvez le voir en regardant dans la salle de bain de n'importe quelle maison de construction soviétique. Tous les appareils de plomberie sont raccordés à une paire de tuyaux communs - alimentation en eau froide et en eau chaude, branchements réalisés avec des tés.

Les avantages de ce schéma sont la simplicité et le faible coût. At-il des défauts?

Le problème principal de la connexion en série est la chute de pression sur un appareil de plomberie lorsque l’eau passe à travers un autre. Des paroles fortes et offensantes de la douche à la personne qui a ouvert l’eau dans la cuisine sont caractéristiques d’un schéma séquentiel.

Collecteur

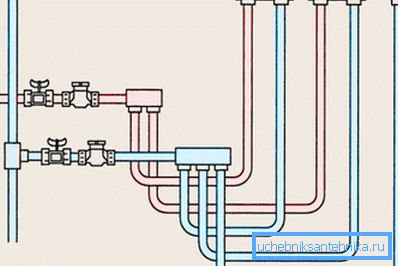

Dans ce cas, un collecteur est alimenté à partir de la colonne montante ou de l'entrée, équipé de vannes d'arrêt pour chaque appareil. La doublure de tous les robinets, douches et toilettes est également individuelle. Si la section du tuyau vers le collecteur est supérieure à celle de l'équipement sanitaire, vous pouvez oublier la perte de charge.

Quel est le piège? Dans un grand flux de tuyaux et le fait que ces tuyaux ne décorent aucunement les murs.

Soit dit en passant: si le câblage des canalisations d'égout et de la plomberie est effectué avant la finition d'une maison ou d'un appartement neuf, vous pouvez les enlever pour les faux murs.

Mixte

Les deux régimes peuvent être combinés dans la même salle de bain. Un exemple typique est lorsqu'un lavabo, un évier de cuisine et une cabine de douche sont connectés via un collecteur, et qu'un lave-linge et une cuvette de toilettes sont connectés via des tés.

Quel schéma convient le mieux lors de l’installation d’une conduite d’eau de vos propres mains?

• Si, dans un appartement en ville, tous les appareils sanitaires sont situés sur la même ligne d’un côté de la colonne montante, notre choix est un câblage cohérent. La chute de pression lors de l'utilisation des matériaux décrits sera minimisée par leur faible résistance hydraulique.

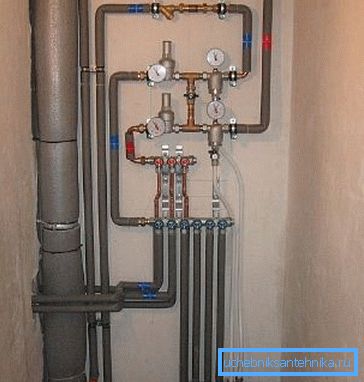

• Dans les maisons où les colonnes montantes sont situées entre la salle de bain et les toilettes ou la salle de bain et la cuisine, il est préférable d’avoir un collecteur. Le nombre de tuyaux ne changera pas, mais la concentration de vannes en un point sera très pratique.

• Les instructions pour le chalet sont à nouveau déterminées par sa disposition. En général, le collecteur est justifié lorsque souvent l'utilisation simultanée de plusieurs points d'écoulement d'eau.

Conclusion

Nous espérons que les informations fournies au lecteur l’aideront à faire le bon choix. La vidéo de cet article contient des informations supplémentaires sur la mise en œuvre de la distribution des tuyaux d’alimentation en eau (voir également l’article La distribution des tuyaux dans la salle de bain: comment procéder).

Des succès!
