Distribution de conduites d'égout dans une maison privée

Chaque maison moderne est nécessairement équipée de tous les réseaux d'ingénierie nécessaires. Ils simplifient grandement la vie et la rendent confortable. Par exemple, la présence d'eaux usées dans une maison privée vous permet de garder la maison propre et d'éviter l'apparition d'une odeur désagréable. Si des tuyaux en fonte étaient utilisés auparavant pour de tels systèmes, maintenant tout a changé de manière significative. Les tuyaux d'égout en plastique ont à plusieurs reprises simplifié le processus de distribution des eaux usées. Dans cet article, nous passerons en revue les principaux conseils et recommandations sur la distribution des tuyaux d’égout dans une maison privée.

Choix de tuyaux et de composants

Pour effectuer les eaux usées à l'intérieur de la maison, vous devez acheter des tuyaux avec des douilles. Cela permettra d’assembler l’ensemble du système très rapidement et efficacement. Chaque cloche est équipée d'une gomme d'étanchéité rendant le raccord de tuyau étanche. Pour la distribution des égouts dans une maison privée, il faudra utiliser des tuyaux de différents diamètres, par exemple 110, 50 et 32 ​​mm, ainsi que différents raccords: coudes, tés, coudes, etc.

Donc, pour la colonne montante il faudra O110 mm. Pour le câblage principal au sol - O50 mm.

Astuce! Lors de la distribution, il est important de veiller à la présence d'un joint hydraulique, disponible dans les siphons ordinaires. Chaque article installé (lave-linge, évier, douche, etc.) doit être équipé d'un siphon. La seule exception est la toilette, car elle possède un piège à eau intégré.

Donc, pour l'aménagement du système d'égout interne, vous aurez besoin de:

• Tuyaux de différents diamètres.
• Trappes d'inspection.
• Robinets avec tuyaux de raccordement à chaque étage.
• Stubs
• Compensateurs
• Accouplements
• Genou
• Tees
• Croix
• Attaches spéciales.

Séquence de câblage

Pour un travail réussi, il est tout d'abord recommandé de dessiner un projet ou un schéma de pose de canalisation. Si vous avez plusieurs étages, toutes les lignes horizontales doivent être dirigées vers une colonne montante. Cela ne fera qu’une seule colonne montante d’égout. En raison de la proximité de la colonne montante de la salle de bain et des toilettes, il est facile d’organiser une pente suffisante du pipeline.

Lorsque la ligne verticale et horizontale sera connectée, un té ou une traverse est installé, en fonction de la configuration. Dans la salle du sous-sol devrait prendre en compte la pente de la sortie du tuyau à la rue. Après tout, les eaux usées extérieures doivent également avoir une pente suffisante. Pour créer une pression supplémentaire dans le système, vous pouvez intégrer une rectifieuse ou une pompe. Des sections verticales de tuyaux sont nécessairement installées sur chaque té. La hauteur est réglable en fonction de la robinetterie utilisée.

Construction subtile des eaux usées

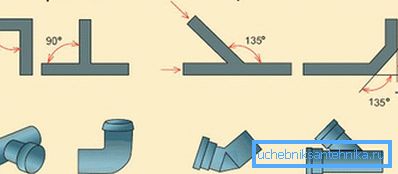

Si des sections de tuyaux curvilignes sont présentes dans le circuit, vous pouvez utiliser des raccords classiques non filetés. Pose de tuyaux dans la cuisine, la pente est recommandée pour effectuer un peu plus. Cela résulte du fait que, dans ce lieu, l'eau savonneuse et huileuse se confond généralement. Pour éviter tout encrassement, la pente du tuyau est plus poussée que d’habitude.

En ce qui concerne la salle de bain, dans cette salle est obligatoire le tuyau de ventilateur monté. Il remplira le rôle de ventilation interne. Si vous n'avez pas la possibilité de le poser, vous pouvez acheter une vanne d'air.

Le purgeur fonctionne sur un principe très simple. À la pression normale du système, la vanne reste fermée. Au moment de la réduction de pression, la soupape commence automatiquement à aspirer de l’air extérieur et s’ouvre donc. Cela est nécessaire pour la raison que la vidange des drains dans le système crée un vide. Cela peut déclencher le retrait de fluide du joint hydraulique. En conséquence, toutes les odeurs désagréables vont commencer à pénétrer à l'intérieur de la maison.

Astuce! Lors de l’achat d’une vanne d’air, il est important de ne pas la confondre avec une vanne anti-retour, car cet élément est utilisé pour éviter tout débordement au moment du blocage de la colonne montante dans un immeuble.

Le processus de distribution des eaux usées dans la maison peut être influencé par plusieurs facteurs, par exemple:

• Niveau de profondeur d'une fosse septique.
• Y at-il un sous-sol, le cas échéant, quelle est sa profondeur.
• Mise en page.
• Combien de personnes vivront dans la maison.
• Nombre d'étages

S'il n'y a pas de barrières de secours complexes sur le chemin, il sera très facile d'organiser un système gravitaire. D'autre part, s'il est impossible d'organiser une pente naturelle, une pompe fécale supplémentaire doit être installée.

Disposition de la maison d'un étage

Si votre maison a un étage sans sous-sol ni grenier, le schéma de l'ensemble du système sera très simple. Le schéma général pourrait ressembler à ceci:

• Si la cuisine et la salle de bain / la baignoire ont un mur commun, une ligne horizontale du pipeline s'étend.
• Du point le plus éloigné à la colonne montante principale, la pente devrait être de 2 °.
• Progressivement, les appareils de plomberie sont reliés à l’autoroute horizontale. La connexion se fait par un tee.
• La toilette est reliée à la colonne montante par l’araignée.

Dans ce cas, il sera facile d’organiser un système gravitaire qui durera de nombreuses années. Le plus important est de résister à l’angle de pente. Si vous souhaitez ajouter une salle de bain et une salle de bain au même étage, il est possible que l’autoroute soit perturbée. Pour cette raison, vous devrez créer une colonne montante supplémentaire.

Astuce! Dans des endroits appropriés, n'oubliez pas de créer une révision dans le coffre. Cela sera nécessaire en cas de blocage.

Câblage dans un immeuble de grande hauteur

Si une maison privée a plusieurs étages, le nombre de salles de bains et de toilettes augmentera en conséquence. En conséquence, la charge sur la route sera augmentée. Le processus d'installation sera un peu compliqué. Pour que le travail soit bien fait, vous devez suivre les règles. Par exemple, les toilettes du deuxième étage doivent être placées strictement au-dessus des toilettes du premier étage. Ceci s’applique également au tuyau de ventilateur, qui sera la continuation de la colonne montante principale. Ce tuyau devrait s’élever de 1,5 mètre au-dessus du toit.

En ce qui concerne la distribution horizontale des tuyaux sur les sols, la technologie n’est pas différente. En fait, le tracé du pipeline sera identique à chaque étage.

Astuce! Aux endroits où la colonne montante traverse la dalle, il est nécessaire d'installer des joints de dilatation. Ils sont nécessaires pour une augmentation ou une diminution linéaire de la longueur des tuyaux.

Une attention particulière mérite et attache des tuyaux d'égout. Le tuyau doit être solidement fixé. Pour cela, il est recommandé d'utiliser des pinces métalliques. Le point le plus bas de la colonne montante devrait avoir un drain pour drainer les égouts.

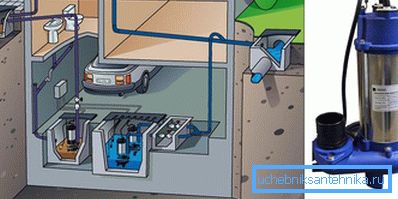

Si l'un des locaux se trouve en dessous de la fosse septique et que des installations sanitaires y sont installées, une pompe fécale sera nécessaire, car il n'y aura évidemment pas de flux d'argent ici. La pompe fécale est installée immédiatement après le consommateur. Il existe également une variante à la fabrication du collecteur, qui collectera tous les drains de cette pièce. Après cela, les pompes vont pomper toutes les eaux usées dans la station d'épuration.

Astuce! Le système d'égout utilisant une pompe fécale est volatil. Il s’agit d’une installation plutôt coûteuse qui peut casser au moment le plus inopportun. Par conséquent, considérez le système de manière à éviter l'utilisation d'une pompe fécale.

Nous avons donc passé en revue avec vous les principales caractéristiques et nuances de la configuration du réseau d'égout dans une maison privée. Il convient de noter que ce travail est assez réaliste pour effectuer de manière indépendante sans la participation de spécialistes.

Vidéo

Cette vidéo montre comment retirer un tuyau d'égout d'une maison dans laquelle aucune eau d'égout n'a été fournie pendant la construction:

;
