Distribution des tuyaux dans la salle de bain: comment le

À ce jour, la distribution des tuyaux dans la salle de bain est considérée comme le mode d'installation principal, à savoir le polypropylène, bien qu'il soit encore possible dans certains cas d'utiliser du métal et du plastique. Néanmoins, le PP s'est révélé être un matériau de qualité pour le transport d'eau froide et d'eau chaude, bien qu'il existe certaines nuances dans le choix de la conception du tuyau lui-même.

Ci-dessous, nous discuterons avec vous du polypropylène utilisé à cette fin, de la manière dont il s’ajuste et se ferme, et vous montrerons également la vidéo thématique présentée dans cet article.

Robinetterie pour la salle de bain

Note Il convient de noter que la disposition des tuyaux dans la salle de bain avec leurs propres mains affecte automatiquement les toilettes et la cuisine - car le système complet est un tout. Cela vaut non seulement pour l'eau chaude et froide, mais également pour les eaux usées, qui sont également un système complet connecté à la colonne montante du drain.

Matériaux et outils

• Pour l’alimentation en eau froide des conduites principales vers des installations sanitaires, une chaudière ou une chaudière, l’instruction permet d’utiliser un tuyau en polypropylène (ecoplast) à paroi monolithique et, si on parle d’utilisation domestique (maison ou appartement privé), on utilise un matériau de section externe de 20 mm. Cependant, dans ce cas, la plupart des maîtres ont tendance à utiliser un ecoplast renforcé, destiné à l'alimentation en eau chaude.

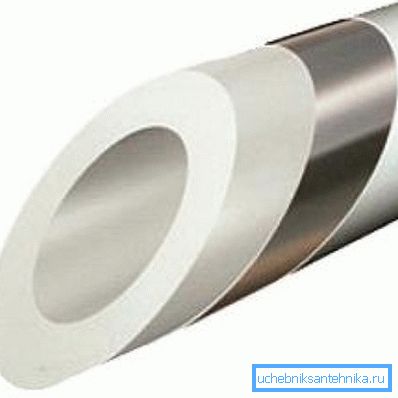

• Les tuyaux sont renforcés de fibre de verre ou de papier d'aluminium - cette couche est placée au centre, comme indiqué sur la figure schématique ci-dessus. Une telle mesure évite la déformation du matériau lors du chauffage. Par conséquent, des produits similaires sont également utilisés pour le chauffage. Bien que le prix des tubes renforcés soit plus élevé, ils sont utilisés pour la fourniture d’eau froide dans un but de réassurance - dans la plupart des cas, le système est de type caché, le fermant avec du plâtre, du mastic, des cloisons sèches, etc.

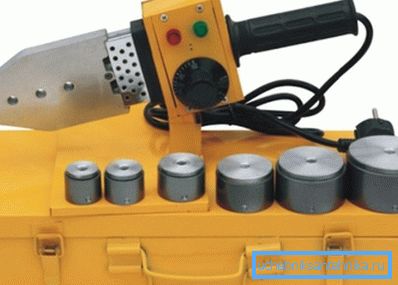

• Pour le soudage, PP utilise un fer à souder spécial, avec lequel sont fournies des buses de différents diamètres.. La qualité de cet outil est déterminée par la présence du thermostat et par la présence ou non d'un revêtement en téflon sur les cônes (cela affecte directement le coût du fer à souder). Le fait est que le polypropylène ne brûle pas sur le téflon et qu’il n’ya donc pas de collage de matière ni de suie au cours du travail.

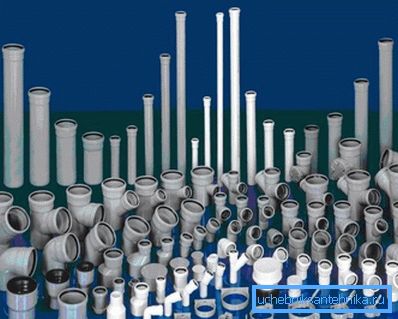

• En outre, la disposition des tuyaux dans la salle de bain et les toilettes comprend également des égouts pour lesquels des produits d'un diamètre de 10 mm sont utilisés. 50 mm, 32 mm, ainsi que le raccordement, le tournage et le découplage des raccords. À l’heure actuelle, tant au niveau domestique qu’industriel, le chlorure de polyvinyle est utilisé pour la fabrication, bien que l’acier, la fonte et le bronze soient encore présents. Cependant, le PVC est beaucoup moins cher et plus léger et, pour les conduites à basse pression, il est peut-être le plus rentable et le plus pratique.

Installation d'eaux usées

Comme nous l’avons déjà dit, la distribution de tuyaux dans la salle de bain de leurs propres mains a également une incidence sur les toilettes et la cuisine, car la vidange se fera de la cuisine à travers la baignoire et se retrouvera dans la colonne montante des toilettes, que vous ayez un joint ou une séparation.

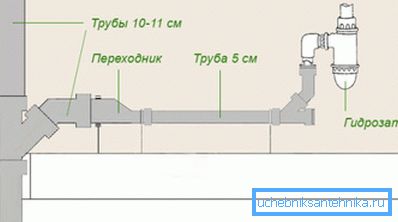

Commençons par les toilettes - si vous y laissez une vieille colonne montante en fonte, vous devez toujours y placer un tee-shirt avec un robinet de 100 mm pour les toilettes et de 50 millimètres pour toutes les autres salles de bains. Pour installer un raccord en plastique dans une douille en fonte, une réduction en caoutchouc est utilisée, qui sert également d'adaptateur et de produit d'étanchéité.

Le robinet de 50 mm est placé dans la direction de la cuisine et traverse la salle de bain. Les tees de vidange pour l'évacuation de l'évier, de la baignoire et de l'évier de la cuisine sont claqués dans sa longueur.

La machine à laver automatique peut être raccordée à un siphon spécial, que vous pouvez utiliser sous la baignoire, l'évier ou l'évier, mais vous pouvez également créer un drain - une réduction pour le tuyau de 32 mm que vous posez dans le bon sens est insérée dans la prise du té de 50 mm.

Note Un tuyau de 50 mm doit avoir une pente d'au moins 30 mm / 1 m, 100 mm (s'il y a une position horizontale) -20 mm / 1 m et 32 ​​mm pour la machine peuvent être posés sans pente, car il existe un écoulement forcé.

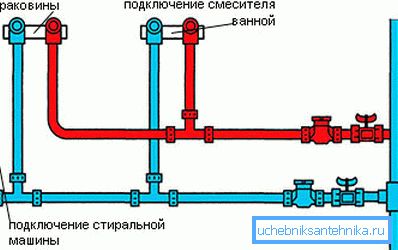

Installation de l'approvisionnement en eau

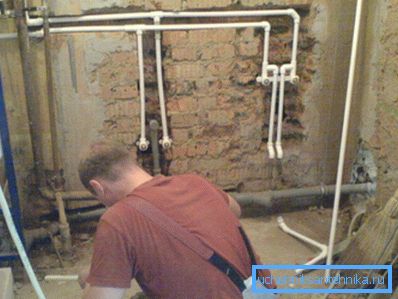

Voyons maintenant comment disposer correctement les tuyaux dans la salle de bain, dans les toilettes et dans la cuisine avec une installation externe et interne. Sous le polypropylène, vous pouvez faire des rainures et les cacher, comme indiqué sur la photo du haut (après cela, le système d’alimentation en eau est scellé avec du mortier), mais vous pouvez également le recouvrir en le fixant dans des supports en métal ou des clips en plastique.

Lors du marquage, essayez de vous assurer que tous les raccords filetés pour le raccordement aux vannes ont la position la plus avantageuse et sont fermement fixés.

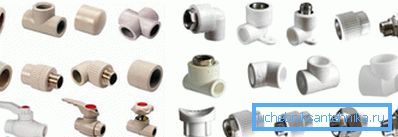

Nous réfléchissons à la manière d’installer le tuyau dans la salle de bain et nous allons maintenant nous concentrer sur le travail de soudure, au cours duquel le polypropylène est assemblé au moyen de raccords de différentes configurations.

Un fer à souder chauffé à 280-290 ° C est fixé sur un côté du tuyau, et de l'autre côté, le raccord est maintenu pendant 5 à 6 secondes (assurez-vous que le tuyau ne s'enfonce pas dans la buse à une profondeur supérieure à 15-20 mm), puis simultanément retiré et rejoint. Après l’amarrage, il est également souhaitable de les maintenir pendant 5 à 6 secondes afin qu’elles deviennent une masse homogène.

Conclusion

En conclusion, il convient de noter que le câblage correct des tuyaux de la salle de bain pour l’eau chaude et froide est réalisé par blocs, c’est-à-dire que des sections entières avec des bandes sont soudées, puis connectées entre elles - c’est beaucoup plus facile. Mais l'égout est monté, ne joignant en même temps que deux ou trois éléments réunis.
