Égouts et autres éléments du système d'égout urbain

La plupart des gens éloignés de la plomberie ne connaissent les eaux usées de la ville que si le tuyau vertical de la salle de bain est appelé une colonne montante et que l’égout est quelque chose d’incompréhensible caché dans les puits. Aujourd’hui, nous devrons nous familiariser avec l’appareil du système de traitement des déchets - depuis le câblage interne jusqu’à l’installation de traitement. Alors commençons.

Système intra-maison

Commençons par la partie du système d'élimination des déchets, qui est située dans les murs de la maison.

Peigne

Qu'est-ce qu'un peigne d'égout?

C'est le nom du câblage interne. Il tire son nom de la forme caractéristique des appartements avec salle de bain et cuisine adjacentes: trois robinets sur un tuyau horizontal (pour un évier, un lavabo et une baignoire) ressemblent beaucoup à un peigne.

Au siècle dernier, jusque dans les années 80 environ, le matériau traditionnel du peigne était les tuyaux en fonte et les raccords en fonte. Les raccordements évasés ont été frappés avec un tonneau (fibre organique imprégnée d’antiseptique) et enduits de mortier de ciment. Moins couramment, le soufre fondu de scellement a été utilisé pour sceller les composés.

Remarque: lorsque vous retirez de tels composés avec vos propres mains, ils doivent être chauffés avec un sèche-cheveux, un brûleur ou un chalumeau. Le travail est effectué uniquement dans un masque à gaz ou un respirateur. L'instruction est liée au fait que les émanations sont exclusivement corrosives: elles peuvent provoquer une paralysie respiratoire.

Dans les maisons construites à la fin du siècle dernier, les peignes en PVC massif dominent. Dans les nouveaux bâtiments d'aujourd'hui, le système d'égout à l'intérieur des appartements est principalement constitué des mêmes tuyaux en PVC. Cependant, il est maintenant devenu une équipe nationale et fonctionne sur des connexions de socket avec des joints toriques en caoutchouc. En plus du PVC, on utilise du polypropylène et, plus rarement, du polyéthylène.

Risers

Les peignes, situés l'un au-dessus des autres appartements, combinent une conduite d'égout. L'évolution des matériaux utilisés a été un peu plus courte que dans le cas précédent: depuis les colonnes montantes en fonte, les constructeurs sont immédiatement passés au plastique préfabriqué.

La colonne montante est fournie avec des révisions - des trappes pour le nettoyage des bouchons d'égout.

La mise en page des révisions est normalisée; ils doivent être présents:

• Au premier étage de l'immeuble;
• Au dernier étage;
• Lorsque les étages de la maison sur cinq - tous les trois étages.

De là-haut, les élévateurs sont ouverts; ceci assure la ventilation du système d'égout. Il est acceptable de combiner plusieurs colonnes montantes avec une sortie de ventilateur (évent) commune.

Lezhnevka

La planche de toit d'égout est un tuyau horizontal qui unit plusieurs colonnes montantes et passe dans la sortie du puits. Sa pose est réalisée avec une pente constante sur toute la longueur dans le sens de déplacement de l'effluent. Les contre-pentes sont inacceptables: elles deviendront des lieux de blocages constants.

La pente dépend du diamètre du tuyau:

Comme pour la colonne montante, le plan de la toiture d'un immeuble d'habitation doit être nettoyé périodiquement.

Des audits ou, plus commodément, des tés obliques avec des robinets orientés contre le mouvement des drains sont installés:

• En virage (s'il n'est pas possible de nettoyer le pli avec une autre révision ou té);
• Avec le diamètre du lit de planche 100-150 mm - tous les 15 mètres;
• Avec un diamètre de 200 mm - tous les 20 mètres.

Libérer au puits

Il termine avec une planche. Release s'insère dans le sol en dessous du niveau de gel. Son début est nécessairement fourni avec un té ou une révision pour le nettoyage.

La longueur maximale de libération entre la révision et l'axe du puits est limitée par son diamètre:

En règle générale, un tuyau en fonte est utilisé pour la pose dans le sol. Son prix est sensiblement plus élevé que celui de tout type de plastique; mais la rigidité de l'anneau est également beaucoup plus élevée: le retrait du sol sous le poids de la voiture ne l'endommagera pas.

Égout de jardin, collecteur

Bien

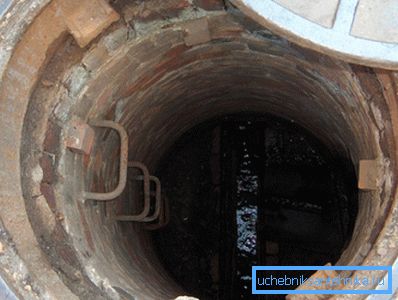

Les murs du puits d'égout sont généralement constitués d'anneaux en béton armé avec des joints et des agrafes incorporés dans le mortier, ce qui permet d'y descendre sans accessoires supplémentaires. Couvercle - trappe en fonte; fond - plateau en béton.

Comme il est facile de le deviner, les puits situés le long de l’immeuble sont situés exactement en face des points de vente. Ils sont reliés entre eux par un tuyau en fonte de grand diamètre (200-300 mm), posé au niveau du sol ou légèrement plus haut (dans le cas de puits différentiels, compensant la pente de la zone).

Important: dans les puits profonds, le méthane et d’autres gaz produits lors du processus de décomposition organique peuvent s’accumuler. En eux-mêmes, ils ne sont pas considérés comme hautement toxiques; Cependant, la quantité minimale d'oxygène dans l'air peut provoquer une suffocation et même une perte de conscience. Lors du nettoyage du numéro ou de l’assiette, une assurance est requise.

Toutes les branches d'eaux usées de la maison au collecteur sont alimentées par des trous d'homme. Le pas entre eux et dans ce cas dépend du diamètre du tuyau.

Collecteur

En termes simples, un collecteur est un tuyau épais qui achemine les drains de la ville entière ou de ses zones individuelles vers la station d'épuration.

Quels matériaux peuvent être utilisés pour sa construction?

• Les plus anciens des collecteurs qui fonctionnent actuellement sont construits en briques..

• La plupart des structures actuelles sont en béton armé.. En plus de la construction de structures préfabriquées en anneaux, les égouts monolithiques sont souvent construits dans des villes géantes avec leurs énormes volumes d'effluents: le coffrage est rempli de béton sur le site.
• Enfin, les gros tuyaux en plastique deviennent populaires récemment.. Le problème de la faible rigidité annulaire est résolu par leur fronçage. Afin que la surface ondulée ne crée pas d'obstruction, le tuyau est constitué de deux couches, avec une surface interne lisse.

Comment les égouts et les égouts de chaque micro district sont-ils connectés? À l'aide du même puits: il vous permet de réviser le collecteur lui-même et, si nécessaire, de nettoyer les tuyaux d'admission.

Dans les rares cas où le terrain ne permet pas le déplacement des eaux usées par gravité, un égout sous pression est construit. Pendant la construction, des pompes fécales productives et des tuyaux sous pression en polyéthylène sont utilisés: si la dépressurisation du tuyau par gravité n’entraîne pas de conséquences graves, un accident d’égout avec une pression excessive, vous comprenez, ne décorera pas la ville du tout.

Conclusion

Nous considérerons notre connaissance du système d’égouts, bien que quelque peu superficiel,. Comme toujours, la vidéo de cet article offrira au lecteur des informations supplémentaires. Des succès!
