Fil pour tuyaux de chauffage - le meilleur moyen de congeler

En hiver, le grand territoire de notre vaste pays se heurte à un grave problème de protection contre le gel des réseaux d'aqueduc et d'égout. La pose de tuyaux en dessous du point de congélation n’est pas toujours possible; de ​​plus, pour les bâtiments chauffés de manière irrégulière, telle une datcha, elle perd généralement son sens.

Le fil chauffant pour les tuyaux, dans ce cas, sera la meilleure solution.

Pourquoi est-ce nécessaire

Tout d’abord, commençons par le fait que cette méthode ne remplace pas l’isolation passive traditionnelle des communications. Le fait est que l'isolation passive ne réchauffe pas la structure, elle ne fait que ralentir le processus d'abaissement de la température dans le système.

En montant le fil chauffant pour les tuyaux, nous garantissons des conditions de température optimales. Le tableau montre la dépendance de l'épaisseur de l'isolant passif sur la section du tuyau.

En outre, la conception du système, en plus des conduites étendues, comprend également des dispositifs d'arrêt, il s'agit de différentes vannes et vannes d'arrêt, dans lesquelles le gel est également possible. Les tuyaux de chauffage en fil résolvent ce problème avec succès.

Types de câble chauffant

Le principe de fonctionnement lui-même repose sur l'augmentation banale de la température du conducteur inclus dans le circuit électrique. Actuellement, il existe 2 types de câbles spécialisés, qui diffèrent par le principe de fonctionnement et la disposition des éléments chauffants.

Câble résistif

Ce type de produits de câble est connu depuis longtemps. Son travail repose sur l'inclusion dans un circuit fermé d'un fil chauffant ayant une résistance prédéterminée. Les deux fils avec un fil chauffant et des câbles multiconducteurs sont produits. L'instruction recommande que des relais thermiques soient introduits dans de tels circuits pour contrôler le chauffage.

Le point faible de ces chaînes est qu'elles ne peuvent avoir qu'une certaine longueur prédéterminée lorsque la chaîne est coupée et que le système cesse de fonctionner. Pour une certaine longueur de la ligne, sa section transversale est choisie: si elle est coupée et assemblée, ce qui la raccourcit, le fil chauffera davantage et risque simplement de griller.

De plus, il est interdit de franchir de telles lignes entre eux. C'est la même chaudière, seulement plus longtemps.

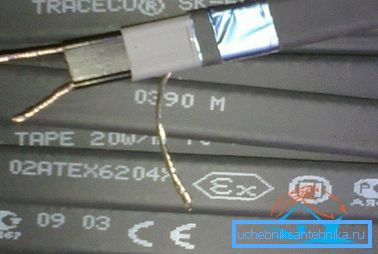

Système autorégulant

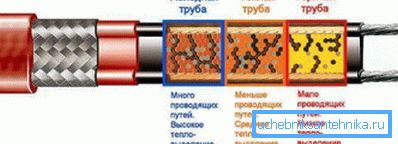

Le travail de ce système repose sur l'utilisation de technologies de pointe. Le câble est constitué de 2 fils entre lesquels est placé un polymère conducteur. Dans certaines sources, il peut être appelé matrice semi-conductrice.

Lorsque la température ambiante diminue, le polymère commence à chauffer davantage, non pas sur toute la longueur de la ligne, mais uniquement dans le secteur froid, pour lequel il est également appelé câble intelligent.

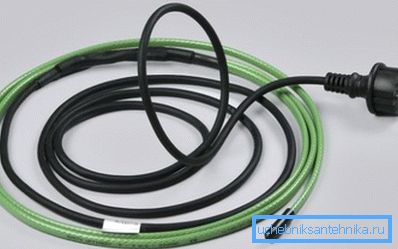

De plus, les lignes de faible longueur, qui sont en fait des maisons de vacances et des maisons privées, n’ont pas besoin d’utiliser d’équipement thermostatique supplémentaire.

Un tel câble est beaucoup plus facile à installer. Le fil chauffant autorégulant pour les tuyaux peut être coupé en secteurs de la longueur souhaitée. De plus, il n'a pas peur des intersections ou des superpositions.

Important: le prix d’un câble autorégulant est en moyenne d’un quart supérieur à celui d’un câble résistif. Mais cet écart est compensé par le fait que les systèmes résistifs nécessitent l'installation d'équipements thermostatiques supplémentaires.

Subtilités d'installation

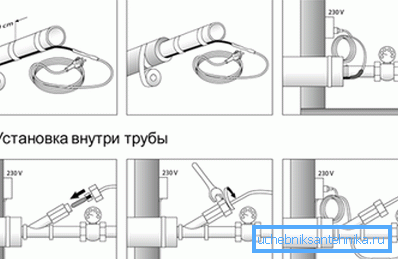

Il est possible de monter un fil thermique pour les tuyaux de l'extérieur et de l'intérieur du tuyau. Chacune des méthodes est bonne à sa manière, vous devez donc choisir en fonction de la structure de la structure, du diamètre de la conduite et de la fonction du système, des eaux usées ou de l’alimentation en eau.

Agencement intérieur

• Le type d'installation interne est préférable pour un système déjà opérationnel. Avec cette approche, vous n'avez pas besoin de creuser le tuyau pour établir un chauffage extérieur.
• De plus, le transfert de chaleur aura lieu directement dans la cavité du tuyau, excluant la perte de chaleur lorsque les parois sont chauffées. Cette méthode est plus appropriée pour la plomberie, dans un environnement d'égout plus agressif, en plus du risque de surcroissance de câbles.
• Le facteur positif ici est que le fil chauffant interne des tuyaux est beaucoup plus facile à remarquer, bien que pour son installation, vous aurez besoin d'intégrer un presse-étoupe supplémentaire dans le système. L'installation à l'aide de dispositifs de verrouillage est strictement interdite.
• Pour l'installation, vous devez connaître exactement la longueur du secteur chauffé. Idéalement, il est souhaitable de sécuriser le fil des deux côtés. Mais, en règle générale, il suffit d'insérer la ligne dans la direction du fluide. Ces câbles étant facilement endommagés, il convient d’éviter les froissements et les angles vifs, en particulier au niveau de la boîte à garniture.

Important: en cas d'introduction dans le système de plomberie, il convient de veiller à ce que ce matériau soit certifié en conséquence. Le prix de ces produits est plus élevé, mais leur propre santé est plus chère.

Chauffage extérieur

Le fil pour chauffer les tuyaux à l'extérieur est beaucoup plus facile à réparer, vous pouvez le faire même de vos propres mains sans aucune formation professionnelle sérieuse.

Le principal est d’exclure la possibilité de dommages mécaniques à la ligne pendant le fonctionnement.

• Le câble doit être fixé à la surface du support avec un ruban adhésif spécial.. Notez qu’il est strictement interdit d’utiliser le ruban adhésif habituel pour la papeterie ou le bâtiment. En cours d’installation, n’oubliez pas que le câble résistif ne doit pas se croiser.

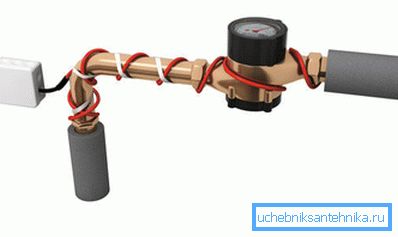

• Peut être fixé de différentes manières, serpent, spirale, en une ou plusieurs lignes. Tout dépend de la puissance requise et de la zone de chauffage. Initialement, un fil avec un intervalle de 30 à 50 cm est fixé ponctuellement sur sa bande.

Ensuite, vous devez coller la piste entière complètement sur le fil. Pour chauffer le système d'égout, il suffit de laisser un conducteur au fond du tuyau.

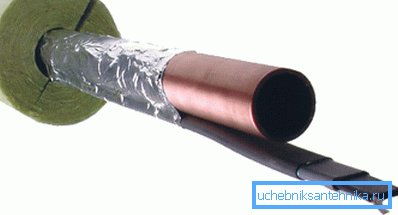

Astuce: les tuyaux en plastique ont une faible capacité calorifique, alors chauffez-les plus fort. Pour augmenter le transfert de chaleur, il est recommandé de pré-emballer le tuyau avec du papier d'aluminium. La feuille est un métal qui, une fois chauffé, étendra la surface chauffée.

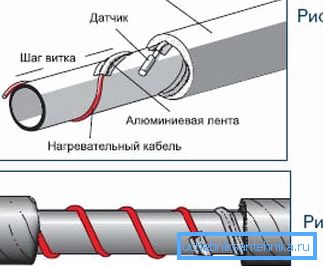

• Si des capteurs à température contrôlée sont fournis dans le circuit, ils peuvent être placés directement sur la surface du tuyau, mais pas à proximité du filetage, mais à une certaine distance.. Autrement, le relais sera assommé en permanence.

Points importants

• Si le tuyau est posé à une profondeur de plus de 50 cm et est également isolé, il est recommandé d'installer le fil chauffant pour les tuyaux dans les zones où la température moyenne en hiver est inférieure à -15 ° C.
• Le diamètre de la courbure du câble ne doit pas être inférieur à 6 rayons du câble.
• L'un des systèmes présentés doit être équipé d'un dispositif de protection, d'un arrêt d'urgence ou d'un RCD.

La vidéo de cet article montre les subtilités du montage du câble chauffant.

Conclusion

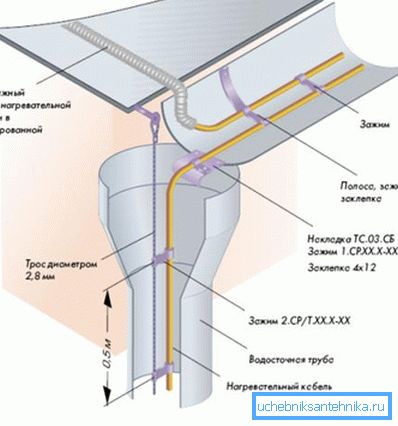

Les égouts et la plomberie ne sont pas le seul domaine d'utilisation de cette technologie. Maintenant, il est largement utilisé pour chauffer le toit, comme protection contre la croissance des glaçons sur les drains et bien plus encore.
