Filetage de tuyau: types et caractéristiques

Le plus souvent, l'installation de types de canalisations pliables est réalisée à l'aide d'une connexion filetée. Pour plus de commodité, tous les filetages utilisés dans les tuyaux sont normalisés. Nous examinons ensuite leurs principales caractéristiques, types, méthodes d’application et dimensionnement.

Types

Caractéristiques

Tout le monde sait à quoi ressemble un filetage: c’est une séquence de rainures hélicoïdales qui ont un pas et une section constants. Il peut être appliqué à la surface d'une forme cylindrique ou conique.

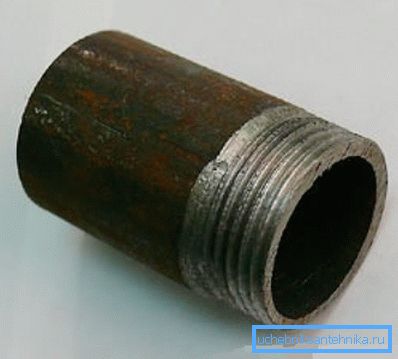

En ce qui concerne les tuyaux, le découpage peut être utilisé dans des produits à des fins diverses, afin d’assurer une installation pliable du pipeline. Le plus souvent, on le trouve dans les systèmes d'alimentation en eau et de chauffage domestiques.

Ses principales caractéristiques sont les indicateurs suivants:

• Emplacement;
• Mesure de taille d'unité;
• Direction;
• Profileur de filetage;
• Nombre de visites.

Il convient de noter que le raccordement fileté des tuyaux est un groupe de normes plutôt isolé, qui est réglementé conformément à la norme GOST 6357-81.

Faites attention! Le raccordement des conduites d’une section supérieure à 6 pouces doit être effectué par soudage.

Pouces

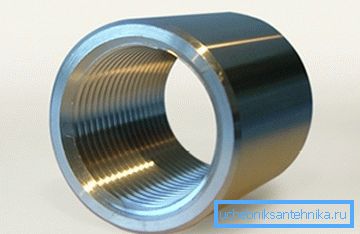

La sculpture en pouces est appliquée sur des tuyaux en métal, ainsi que sur des raccords de tuyaux en métal et en plastique de type pliable. Selon GOST, ses principales caractéristiques sont le pas et le diamètre.

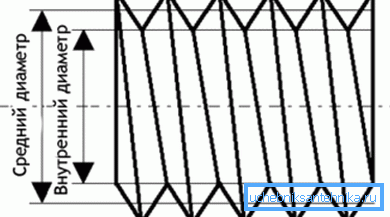

De plus, ce paramètre peut être compris comme:

• Diamètre extérieur - la distance entre les points opposés supérieurs situés sur les sommets des crêtes.
• Intérieur - la distance entre les points opposés inférieurs situés sur les dépressions des rainures.

La différence entre ces paramètres est déterminée par la hauteur du profil.

Pas, comme il n’est pas difficile à deviner - c’est la distance entre les virages adjacents. Ce paramètre est toujours le même pour toute la section filetée. Toutes les dimensions dans ce cas sont en pouces.

Le tableau ci-dessous indique les tailles de filetage de tuyau en mm:

Faites attention! Les autres dimensions comprennent les filetages GOST 6357-81.

Dans la vie quotidienne, les tuyaux avec les types de coupe suivants sont le plus souvent utilisés:

• Avec un pas de 14 fils au pouce:

• diamètre 3/4?
• 1/2?.

• diamètre 1 1-4;
• 1?
• 2?
• 1 1/2?

Métrique

Les principales caractéristiques de la coupe métrique, identiques à celles du pouce - le diamètre et la distance entre les spires. Mais dans ce cas, en quoi le filetage métrique diffère-t-il du filetage du tuyau?

En fait, il y a très peu de différences, les principales sont les suivantes:

• Peigne forme de profil. Le profil en pouces est plus «pointu».
• Les dimensions métriques sont en millimètres. Cependant, pour plus de commodité, vous pouvez convertir les filets de tuyau en mm.
• Le pas dans la version en pouces est considéré non pas en mm mais dans les filetages - le nombre de rainures placées sur le segment de mesure en pouces. Par exemple, dans les conduites d’eau standard, il existe deux versions du «step»:

• sur 11 fils (2,31 mm);
• sur 14 fils - (1,8 mm).

Pour le reste, les filetages de tuyaux et métriques ne diffèrent pas.

Faites attention! La taille du tube est différente de l'habituel. Un tel pouce est 3,33 centimètres, pas 2,54.

Dimensionnement

Le filetage métrique et le tuyau sont mesurés par les mêmes outils:

• Calibre;
• Étriers;
• Combs.

Par conséquent, les instructions pour mesurer ces paramètres pour le pouce et pour la conception métrique sont identiques. En outre, en tant que calibre, vous pouvez utiliser une union ou un couplage avec des paramètres connus.

Mesurer la distance entre les bobines est assez simple - vous devez visser le boulon dans la pièce ou visser l'écrou dessus. Si le processus de vissage ne pose pas de problèmes et que, simultanément, le boulon ou l’écrou est serré, la distance entre les tours du tuyau correspond à ce paramètre sur le boulon.

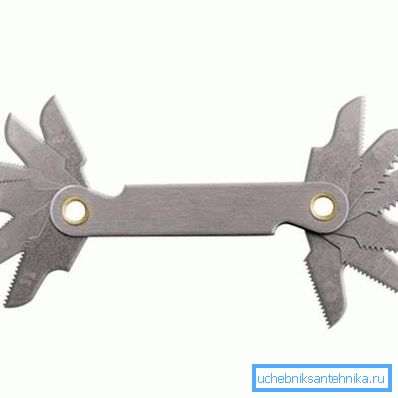

Le compteur de fil fonctionne encore plus facilement. Cet outil contient des plaques de mesure qui ressemblent à un ensemble de limes à ongles. Ces limes à ongles sont appliquées à la section avec des bobines. Si le profil correspond, la valeur de coupe correspond à la valeur indiquée sur la plaque de l'outil.

Faites attention! Avec un pied à coulisse et un micromètre, seul le diamètre extérieur peut être mesuré. Par conséquent, le meilleur outil à cet effet est la jauge et la jauge.

Méthodes d'application

Aujourd'hui, il y a deux façons de couper:

• Mécanique;
• Les mains, à l'aide de matrices et de tapoter.

La technologie de découpe manuelle est la suivante:

• Tout d'abord, il est nécessaire de fixer le tuyau dans un étau.

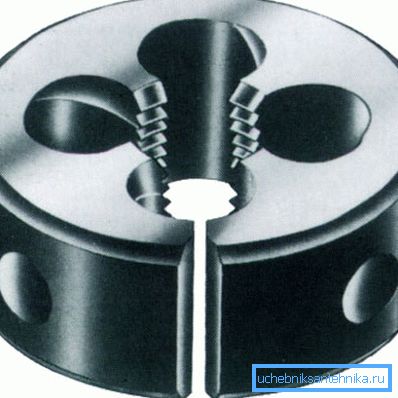

• Ensuite, le robinet doit être inséré dans le heurtoir et une matrice pour filetage de tuyau dans le porte-matrice.
• Ensuite, placez la plaque sur le tuyau et insérez le robinet. Ensuite, tournez les poignées de l'outil.
• Si nécessaire, l'opération de coupe doit être répétée plusieurs fois pour couper à travers le corps du tuyau à la profondeur souhaitée, en assurant une hauteur de profilé uniforme.

Bien sûr, le procédé mécanique de coupe, c’est-à-dire sur un tour, fournit une qualité supérieure. Par conséquent, il doit appliquer des discussions dans l'atelier. Outre le prix des services similaires d'un tourneur, il est généralement assez abordable.

Conclusion

La connexion filetée est très populaire dans les pipelines domestiques. Cependant, il convient de garder à l'esprit que la section filetée sur les tuyaux peut avoir une variété de paramètres que vous devez connaître afin de sélectionner des raccords compatibles et d'autres pièces pour le pipeline.

Des informations similaires peuvent être obtenues à partir de tableaux dans des ouvrages de référence ou mesurées indépendamment. À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
