Infirmière sur le tuyau en polyéthylène: principales

Dans cet article, nous verrons en quoi une selle sur un tuyau en acier diffère d'un appareil similaire conçu pour être installé sur du polyéthylène. De plus, nous examinons les règles pour une utilisation correcte de ces appareils dans le but prévu.

Caractéristiques principales

La rétraction de selle (selle) est une pièce au moyen de laquelle une branche secondaire peut être réalisée sur le pipeline principal. Ces dispositifs sont couramment utilisés pour créer des branchements efficaces et fiables des systèmes d'alimentation en eau, d'assainissement, d'irrigation, de gaz et autres.

Structurellement, le dispositif est une sorte de raccord à compression et est représenté par deux types principaux: pinces et revêtements. L'enlèvement de la selle est universel, car il est produit avec différents diamètres pour différents types de tuyaux. Si nécessaire, dans la plupart des magasins spécialisés, vous pouvez acheter des selles pour tuyaux en fonte, acier et plastique.

Important: De nombreux types d’appareils sont conçus pour s’exercer sous pression dans la canalisation, ce qui simplifie grandement la tâche et réduit les coûts d’installation des nœuds d’alimentation en eau et d’égout.

Caractéristiques de l'application

Les instructions d'installation de la selle n'impliquent pas l'intégrité du tuyau. Pour la facilité d'utilisation, la plupart des appareils sont équipés d'un dispositif de coupe intégré spécial qui vous permet de percer rapidement un trou dans le tuyau sur lequel vous effectuez l'installation.

Parmi les avantages de l'utilisation de tels dispositifs, il convient de noter:

• la possibilité de travaux d'installation dans des conditions exigües (toilettes, salles de bain, égouts, puits, mines, etc.);
• possibilité d'installation sur le pipeline exploité sans qu'il soit nécessaire de couper l'alimentation en eau;
• possibilité d'installation sur n'importe quelle partie du système;
• possibilité d'utilisation sur des systèmes avec emplacement interne et externe;
• prix raisonnable, par rapport au coût d'installation de branches d'autres types;
• facilité d'installation sans besoin d'équipement spécial.

Variétés principales

Conformément aux caractéristiques de conception de l'infirmière sur un tuyau en métal est divisé en catégories suivantes:

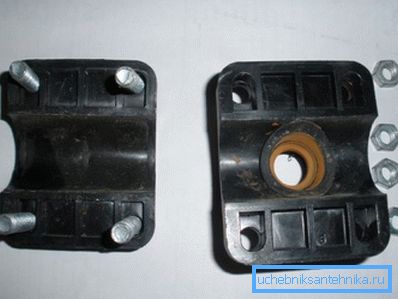

1. Modifications sous forme de viroles - montées sur le tuyau, serrage des deux côtés avec deux moitiés incurvées. Sur l'une des moitiés, il y a un coude fileté dans lequel la partie de transition est placée pour puiser dans le pipeline.

Parmi les principales caractéristiques de l'appareil, notons les suivantes:

• installation rapide par simple boulonnage;
• étanchéité optimale du sertissage grâce à la présence d'une bague d'étanchéité en caoutchouc;
• possibilité d'installation sur des tuyaux en polyéthylène, polypropylène, chlorure de polyvinyle et amiante-ciment;
• possibilité d'utilisation dans les réseaux d'égouts, l'alimentation en eau et l'irrigation;
• possibilité d'application dans des systèmes avec une température maximale du support +40? С;
• possibilité de fonctionnement dans des systèmes avec une pression maximale de 10 atmosphères maximum;
• disponibilité d'appareils conçus pour fonctionner avec des tuyaux d'un diamètre de 2 à 31,5 cm.

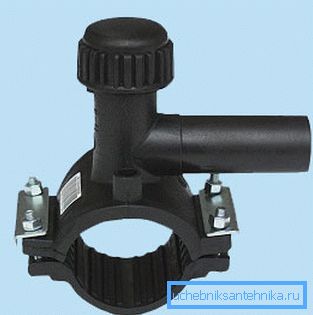

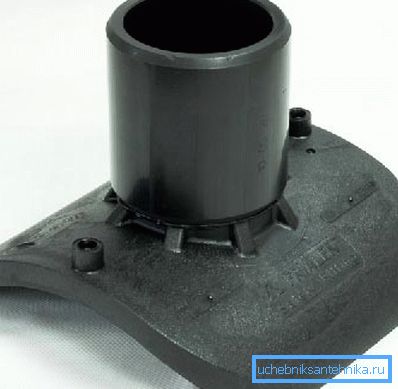

1. Un tapis de selle est un dispositif spécial conçu pour être installé sur des tuyaux en polyéthylène basse pression (PEHD). Un tel dispositif est monté par soudage par électrodiffusion.

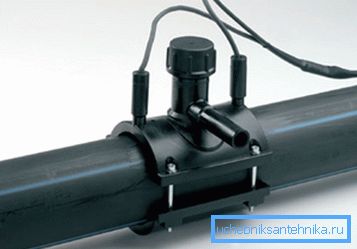

Une selle sur un tuyau PND 110 ou sur des variétés similaires, en cours de soudage, est équipée d’un élément chauffant en bas - une spirale, à laquelle un poste de soudage spécial est raccordé et les tuyaux en polymère chauffés à la température requise pour le soudage.

Important: les équipements modernes de soudage par électrodiffusion peuvent être programmés pour l'une ou l'autre des conditions de température conformément à un code à barres imprimé sur les tuyaux et les raccords en polyéthylène. Cette approche offre une protection optimale des tuyaux contre la surchauffe et les pannes.

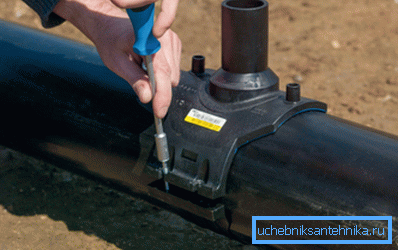

Dans la partie inférieure de la sortie de selle, il y a une courroie à l'aide de laquelle l'appareil est monté à l'endroit voulu juste avant le soudage.

Une fois la ceinture fixée à l'endroit voulu et le plastique chauffé à la température requise, les pièces soudées de la selle et les tuyaux sont soudés l'un à l'autre. Puis, au bout d’un certain temps, il se produit un refroidissement du joint, au bout duquel se forme un composé pratiquement monolithique.

Ce type de raccordement au pipeline se caractérise par les qualités suivantes:

• la durabilité de la connexion (jusqu'à la fin de la durée de vie de la conduite);
• étanchéité optimale du raccordement et, par conséquent, possibilité d'utilisation sur des conduites traversées non seulement par de l'eau, mais également par du gaz;
• résistance des joints (les joints de soudure supportent une pression d'eau allant jusqu'à 16 atmosphères et une pression de gaz allant jusqu'à 10 atmosphères);
• la capacité à effectuer une insertion sous pression en raison de la présence d'une vanne spéciale;
• simplicité et délais courts pour l'installation avec les résultats de qualité requis;
• la précision du résultat final et, par conséquent, la possibilité d’utiliser des conduites nationales avec aménagement intérieur.

Autres variétés

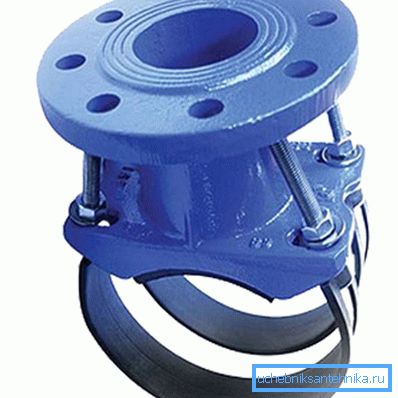

Outre ces modifications, il est nécessaire de noter ce type de branches de selle, telles que les selles à bride en fonte, conçues pour être installées sur des tuyaux en polyéthylène basse pression (HDPE) avec un diamètre de section transversale de 110 à 630 mm.

En fait, cet appareil est une sorte de pince, mais diffère quelque peu de la conception d’appareils conçus pour fonctionner avec des tuyaux en métal.

La principale différence est que l'attache ne représente pas deux pièces unidimensionnelles. Dans ce cas, la partie principale est flexible et entoure le tuyau. L'autre est une partie plus petite du dispositif en métal et équipée d'un élément de raccordement à bride.

Conclusion

Nous avons examiné les caractéristiques structurelles et opérationnelles des principaux types de branches de selle, qui peuvent être utilisés à la fois sur des conduites domestiques et de grandes dimensions. Les instructions d'utilisation de ces appareils de leurs propres mains sont simples et vous devrez donc vous en charger.

Si vous avez des questions qui nécessitent des réponses complètes, regardez la vidéo dans cet article.
