Installation d'eaux usées - caractéristiques d'amélioration

Le confort à la maison est impossible sans organiser l'approvisionnement en eau chaude et froide, le drainage et la température stable à tout moment de l'année. L'installation des eaux usées et de l'alimentation en eau est une tâche très importante, mais tout propriétaire attentif peut s'en charger.

Liste des documents réglementaires

Il est possible de nommer plus de 10 normes dans lesquelles, d’une manière ou d’une autre, sont mentionnés les systèmes d’égouts ou l’organisation de l’approvisionnement en eau.

Mais si vous prévoyez de faire tout le travail sans l'aide de spécialistes, vous devez faire attention aux documents suivants:

• SNiP 2.04.01-85 * - contient des informations sur les eaux usées et l’alimentation en eau chaude et froide. Il peut être considéré comme un «ouvrage de référence» dans la conception. La norme ne contient pas les règles d'installation des égouts, mais les exigences générales du système.
• SNiP 3.05.01-85 - il contient également des informations utiles pour la conception et l'installation de plomberie et de chauffage dans l'appartement. Les exigences relatives à l'emplacement des convecteurs dans la maison, les pentes requises des conduites pour l'approche des appareils de chauffage, etc. sont indiquées.
• SNiP 41-01-2003 - utile uniquement lors de la conception du chauffage et de la ventilation dans l'appartement. Les informations seront plus utiles lors de la conception du circuit de chauffage;

En ce qui concerne les exigences générales pour les systèmes d’égouts, l’alimentation en eau et le chauffage, elles peuvent être formulées comme suit:

• serrement des articulations;
• nombre minimum de tours du pipeline;
• la pente des canalisations (eaux usées) doit être choisie en fonction du diamètre;

• le choix des conduites doit tenir compte de la nature du débit du fluide, car l'eau est fournie sous pression;
• dans le cas du chauffage et de l'alimentation en eau chaude, il est nécessaire de prendre en compte l'exposition prolongée à des températures élevées.

Quel matériel choisir

La durabilité et la fréquence de maintenance du système de drainage ou de l'alimentation en eau dépendent, entre autres, de la qualité de la sélection du matériau du pipeline.

Tuyaux d'égout

L'installation de systèmes d'égout est grandement facilitée par l'utilisation de tuyaux en plastique (PVC ou polypropylène). Les tuyaux en polypropylène sont moins souvent utilisés pour l’organisation du drainage, principalement parce qu’ils sont plus plastiques.

Les égouts fonctionnent en mode de libre écoulement, il vous suffit donc de déterminer le diamètre sur différents sites. Les tuyaux d'égout en plastique diffèrent en plus du diamètre de l'épaisseur de la paroi. Si la charge est faible (la charge sur le pipeline d'eaux usées domestiques est presque nulle), vous pouvez vous arrêter à une épaisseur de paroi de 3,2 mm.

Mais pour la plomberie extérieure, tout dépend de la profondeur du pipeline. S'il est posé dans une boîte de protection, l'épaisseur peut également être considérée comme minimale. Sinon, il est préférable de choisir des tuyaux avec une paroi plus épaisse, bien que leur coût soit légèrement supérieur. Les règles de base pour l'installation de systèmes d'égout en plastique sont données ci-dessous.

Tuyaux pour l'alimentation en eau et le chauffage

Les exigences les plus strictes sont imposées au système de chauffage et d'eau chaude. Après tout, le matériau du tuyau doit assurer l’étanchéité lors d’une exposition prolongée à une température élevée (la température du liquide de refroidissement atteint 95 ° C) et à une pression.

Faites attention! Le pipeline en polypropylène se caractérise par une grande plasticité par rapport aux tuyaux d’égout en PVC. Par conséquent, la fixation rigide est interdite, sinon le pipeline pourrait se déformer lors de l’alimentation en eau chaude.

Et ici, le pipeline de polypropylène a un avantage. Ce sont des tuyaux en ce matériau qui alimentent l’eau (froide et chaude), ainsi que le liquide de refroidissement du radiateur.

Il est possible de déterminer si le pipeline convient à l'installation manuelle d'un système d'alimentation en eau.

En fonction du marquage des tuyaux peut être appliqué:

• pour l'eau froide - Le numéro PN désigne la pression de travail maximale (dans ce cas, 1 MPa ou 10,2 kg / cm²). La température de l'eau ne devrait pas dépasser 20? С;
• pour fournir de l'eau chaude et froide - PN La température maximale de l'eau ne doit pas dépasser 60 ° C. Utilisé rarement, le prix est légèrement supérieur au PN10;
• pour l'alimentation en eau chaude et froide - PN20 (pression jusqu'à 20,1 kg / cm²), la limite supérieure de la température du liquide est de 80? Bien entendu, personne ne se soucie d’utiliser de tels tuyaux pour l’alimentation en eau froide;

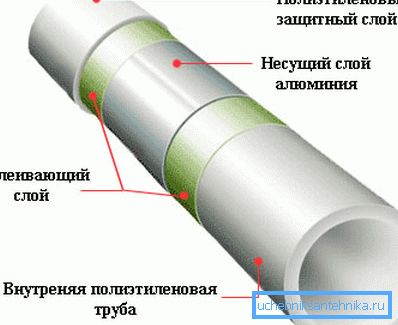

• fournir du liquide de refroidissement aux radiateurs, ces tuyaux sont renforcés avec une feuille d'aluminium. Pression admissible - 25,49 kg / cm², et la température de l'eau peut atteindre 95? С.

Technologie de montage

La conception des systèmes d'alimentation en eau, d'égout et de chauffage est une question interdépendante. Il est donc conseillé de terminer le projet avant de commencer les travaux. Cela permettra de poser le pipeline le long du «tracé» optimal et d’éviter les intersections indésirables. L'installation de systèmes d'alimentation en eau pour le chauffage des eaux usées ne commence qu'après qu'un plan a été élaboré.

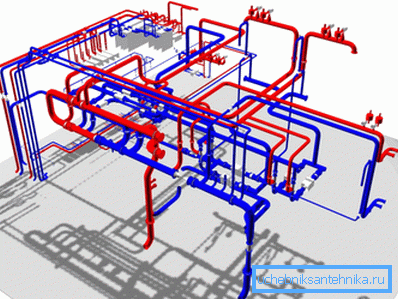

Le meilleur peut être appelé design dans des programmes spécialisés. La canalisation d’alimentation en eau chaude et froide est peinte en bleu et en rouge; il est donc pratique d’optimiser le tracé.

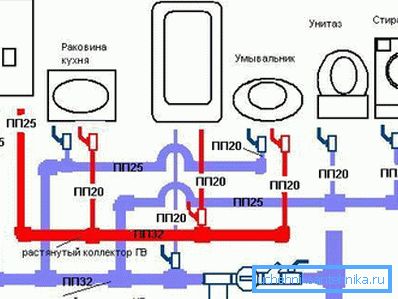

Planifiez manuellement plus facilement sur du papier quadrillé.

Les instructions de planification sont les suivantes:

• d'abord, l'échelle montre la disposition de l'étage (maison);

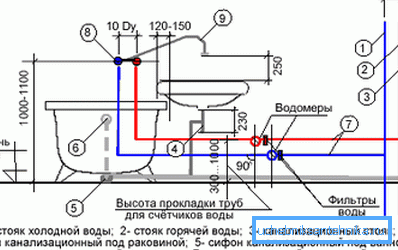

• il marque la position des appareils de plomberie et des radiateurs;
• après cela, sur le plan, les appareils de plomberie doivent être connectés par pipeline à une colonne montante (pour évacuer les effluents);
• Ils doivent aussi apporter de l'eau froide et chaude.

Un tel plan vous permettra de calculer avec précision le nombre requis de tuyaux et de raccords.

Procédure d'installation des eaux usées

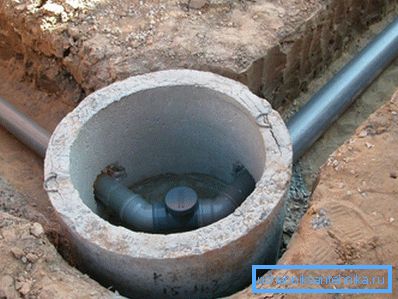

Le système d'égout est divisé en 2 sous-systèmes - interne et externe (s'applique uniquement aux maisons privées).

En général, l’installation des eaux usées en plastique s’effectue dans l’ordre suivant:

• dans le cas d'un égout autonome, une fosse septique est d'abord installée;
• puis, à partir de la fosse septique, les tuyaux sont posés dans une tranchée jusqu'à la fondation de la maison;

• après cela, l'installation du pipeline interne commence;
• dans les murs et les plafonds en béton, des trous sont préparés à l'avance et l'installation du système d'égout à l'intérieur commence par l'installation de la colonne montante et son raccordement à la sortie;
• après cela, il ne reste plus qu'à effectuer le câblage du sol et à connecter les équipements sanitaires au système de drainage.

Installation de systèmes de plomberie

Quant à la source d’eau, il peut s’agir d’un système d’approvisionnement en eau centralisé ou de toute source naturelle, par exemple un réservoir ou un puits. Bien entendu, dans le second cas, la situation sera compliquée par le fait que l’eau devra être élevée à la hauteur souhaitée et offrir une certaine réserve en cas de panne de courant.

Lors de l’organisation d’un système d’alimentation en eau dans un appartement en ville, tout est beaucoup plus simple, il suffit de connecter les appareils de plomberie nécessaires à une colonne montante. L'installation des systèmes d'alimentation en eau et d'égout n'est pas très différente, les principales subtilités de la technologie reposent davantage sur le raccordement correct des tuyaux en polypropylène.

Si les tuyaux en métal et en PVC sont le plus souvent reliés par une méthode en forme de cloche et scellés avec un scellant imperméable, cela ne suffit pas dans le cas des tuyaux en polypropylène. Pour obtenir l'étanchéité requise, la technologie de soudage est utilisée, tandis que les extrémités des tuyaux sous l'action de la température élevée s'adoucissent et deviennent une seule pièce après le raccordement.

Faites attention! Lors de la pose de la partie extérieure de l’alimentation en eau, il est particulièrement important de prendre en compte la profondeur de pénétration du gel. Il vaut mieux passer du temps et réchauffer davantage le tuyau que d’éliminer les rafales en hiver.

Installation de système de chauffage

Installation de l'eau de chauffage des eaux usées - la clé d'une vie confortable dans la maison. Mais c'est le chauffage qui joue un rôle crucial dans la formation d'un microclimat.

Cet élément d'amélioration de l'habitat peut être considéré comme le plus difficile et prenant du temps, et des difficultés peuvent survenir au stade de la planification. Il est nécessaire de déterminer la puissance requise du circuit en tenant compte du type de liquide de refroidissement, de sa température, du nombre d'étages et de la taille de la pièce. Déjà sur la base de ce calcul, la pompe appropriée, le vase d'expansion est sélectionnée.

La canalisation doit résister à une pression et à une température suffisamment élevées et constantes de l’ordre de 90 à 95 ° C. Si, par exemple, dans le système de drainage, il suffit simplement de raccorder les tuyaux, dans le circuit de chauffage, vous devez constamment surveiller la pression (ce qui signifie que vous aurez besoin d'un manomètre) et pouvoir évacuer l'excès d'eau (vase d'expansion).

Une autre différence peut être appelée le mouvement du liquide de refroidissement. Si le système d'égout se décharge simplement dans la fosse septique et que le système de plomberie fournit de l'eau au consommateur, dans le système de chauffage, le liquide de refroidissement circule dans le circuit. C'est-à-dire qu'un liquide chaud est fourni au radiateur et qu'un liquide froid est déchargé.

Résumant

L'installation des eaux usées, ainsi que l'alimentation en eau et le chauffage, est essentielle dans toute maison. Ces systèmes sont conçus et installés simultanément, offrant un confort par tous les temps. Il est important que même un constructeur novice puisse s’acquitter de cette tâche.

La vidéo de cet article porte sur tous les systèmes mentionnés dans l'article.
