Installation de cheminée en céramique

Des exigences élevées en matière de stabilité en température et de durabilité sont imposées aux canaux d'évacuation des gaz de combustion. Les structures en céramique sont devenues une alternative valable aux cheminées en briques. Les tuyaux en céramique ignifuges sont utilisés pour les chaudières avec tout type de combustible. Le coût élevé de la construction est associé à une longue durée de vie et à la résistance aux environnements agressifs. L'installation d'une cheminée en céramique nécessite le respect des règles de sécurité et des normes technologiques. Ces conditions permettront d'éviter les incendies et d'assurer une décharge de haute qualité des produits de combustion.

Appareil

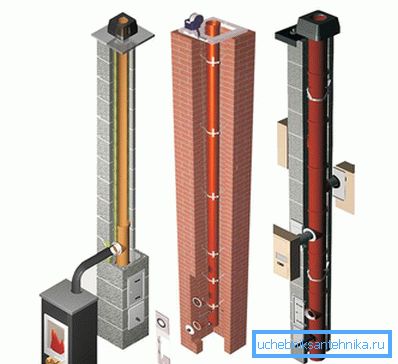

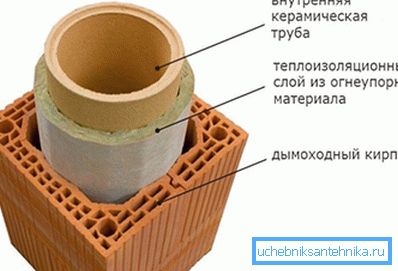

Le système de cheminée universel est une construction en sandwich composée d'un tuyau en céramique interne et d'une partie externe en briques de cheminée en céramique légère ou en blocs de béton.

Entre les couches d'isolation ignifuge est posé, comme la laine de basalte. L'argile de Chamotte, qui est une matière première pour la fabrication de céramique résistant à la chaleur, permet d'installer une cheminée pour les chaudières à haute température de gaz d'échappement. Ce matériau repousse l'humidité et est insensible aux effets des produits de combustion.

La conception du canal de fumée fournit un degré d'isolation suffisant, éliminant ainsi l'apparition de condensation sur les murs. Les gaz qui s'échappent retiennent la chaleur dans le trou du tuyau, mais ils sont refroidis jusqu'à la formation d'humidité. Une petite zone exposée à la condensation n'a pas d'effet significatif sur la cheminée en céramique. La conception est conçue pour l'installation à l'intérieur et à l'extérieur de la maison.

Les mérites

L'utilisation de matériaux réfractaires naturels à l'intérieur de la structure, l'isolation et les blocs de béton à l'extérieur confère de nombreux avantages par rapport aux cheminées en brique et en métal:

1. Amélioration du tirage grâce aux parois lisses d'un tuyau en céramique sans rugosité de brique.
2. La cheminée en argile chamotte est supérieure au métal en résistance à la corrosion. En raison de la construction en sandwich, le canal se refroidit lentement et le condensat n'apparaît pas. Les produits de combustion ne se déposent pas sur les parois lisses en terre cuite du tuyau et ne forment donc pas de solutions agressives qui détruisent le matériau.
3. L'absence de suie garantit la sécurité d'utilisation - le diamètre du canal de fumée ne diminue pas et ne provoque pas l'inflammation des dépôts.
4. Universalité - la cheminée en céramique convient aux chaudières à gaz, aux unités à combustibles solides et liquides et aux foyers. Les modèles sont conçus pour une utilisation avec un degré de chauffage élevé et des tuyaux spéciaux pour les chaudières à basse température.
5. Une bonne isolation thermique garantit un chauffage rapide et une faible perte de chaleur. Ces facteurs augmentent l'efficacité du système de chauffage.
6. Le tuyau en sandwich est conforme à l'exigence de sécurité incendie, son cadre extérieur en blocs de béton ne chauffe pas et constitue une menace pour les planchers en bois lors du passage à travers les planchers et les toits résidentiels.
7. Longue durée de vie, garantie jusqu'à 30 ans.
8. Une installation simple d'un système de cheminée modulaire est disponible pour le faire vous-même.

Lors du choix d’un tuyau en céramique, ses inconvénients sont pris en compte: l’installation doit être réalisée verticalement sans tournants, le coût d’une telle cheminée est plus élevé que celui d’une brique ou d’un métal, le poids total de la structure crée une charge supplémentaire sur la fondation.

Règles de sélection

Le tuyau de cheminée en céramique est composé de blocs séparés qui s’emboîtent parfaitement, de sorte qu’il n’ya pas de fuite de fumée. Sa hauteur est calculée à l'avance, conformément à la réglementation en vigueur. La longueur excessive de la cheminée n'améliore pas le tirage, mais crée uniquement des turbulences aérodynamiques complexes qui ne contribuent pas au fonctionnement efficace du système d'échappement des gaz. Tuyau recruté, guidé par les règles:

• hauteur au dessus du toit plat 50 cm;
• le tuyau, situé à 1,5 m de la crête, doit s'élever à 50 cm au-dessus
• à une distance de 3 m, le bord de la cheminée ne peut pas être en dessous de la ligne de crête;
• se trouvant à plus de 3 m de la crête, le tuyau doit atteindre un axe situé à 10 degrés de la ligne de son horizon;
• le diamètre du canal en céramique interne ne peut être inférieur à celui du conduit d'évacuation des fumées;
• la hauteur du tuyau de la ligne de grille au bord extérieur n’est pas inférieure à 5 m.

Une cheminée en céramique peut être utilisée pour détourner les gaz de plusieurs appareils, mais dans toute configuration, le module inférieur sert à collecter le condensat. Les éléments de la cheminée sont sélectionnés en fonction du type d'appareil de chauffage: cheminée, chaudière ou poêle. Le diamètre du tuyau dépend du type de combustible et de la puissance de la chaudière. Pour calculer la longueur requise de la cheminée en céramique, vous devez connaître la hauteur du plafond et du toit.

Installation de cheminée

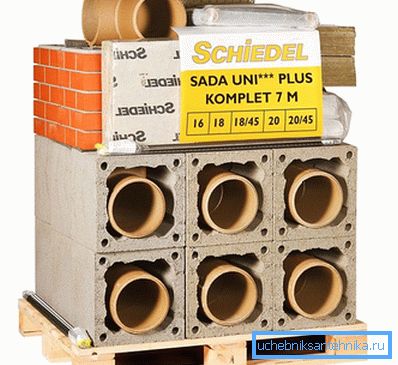

Les fabricants produisent une conception complètement prête à être assemblée, elle comprend:

• des blocs de céramique, y compris des tés pour le nettoyage et la connexion à l'appareil de chauffage;
• réservoir de condensat;
• cadre fait de blocs avec des trous pour le renforcement;
• isolation minérale.

Le sommet de la cheminée est protégé des précipitations par un cône spécial. Une grille de circulation d’air est installée dans la partie inférieure de la structure. En sélectionnant la séquence d'installation des modules et la taille du tuyau, prenez en compte le fait que les joints des sections individuelles ne doivent pas tomber sur les allées de chevauchement.

Le poids important de la cheminée nécessite de poser une fondation séparée. Ses dimensions dépassent de 10 cm le diamètre de la cheminée. Le socle en béton doit être plat, sa position horizontale est contrôlée par niveau. Pour assurer un plan plat, vous pouvez poser des carreaux de céramique en granit. La base de la conduite, en particulier celles dépassant 7 à 8 m, doit être placée strictement sur le niveau. Ensuite, l'imperméabilisation est réalisée à partir du matériau en rouleau, plié en deux couches. Le premier bloc de béton est posé sur les fondations et le mortier de ciment est utilisé sous celle-ci.

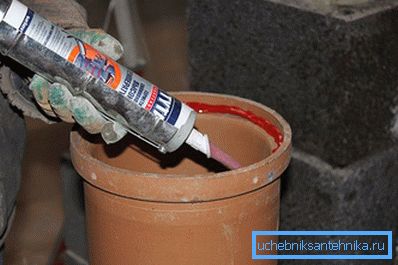

Un produit d'étanchéité spécial est utilisé pour raccorder des sections du tuyau en céramique. Il est fabriqué indépendamment du mélange sec, inclus dans le kit, et de l'eau, le rapport de 7: 1 est maintenu. Le mélange a lieu dans une pièce chaude à +20 degrés. Il est nécessaire d’utiliser la composition dans un délai de 1 à 1,5 heure, jusqu’à ce qu’elle durcisse.

Astuce! La solution congelée ne peut pas être re-diluée avec de l'eau.

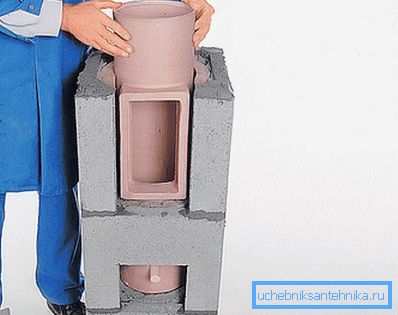

Un réservoir pour l'évacuation des condensats est installé dans le premier bloc, auquel est fixé un tuyau avec un trou de nettoyage avec un produit d'étanchéité. Ce module est enveloppé de laine de basalte. Chaque module suivant est mis dans le précédent et scellé avec une solution fabriquée. L'excès de produit qui dépasse de la surface du tuyau est essuyé avec une éponge humide. À l'extérieur d'un tuyau en céramique, un cadre de blocs de béton est connecté, relié à un mortier de ciment-sable. Si nécessaire, ils sont découpés pour des tailles de tees individuelles. La partie droite est constituée de blocs sans trous.

Le troisième module est un tee pour connecter le chauffage. Il est recouvert d'un insert spécial à l'avant. Après la section droite, un volet est installé.

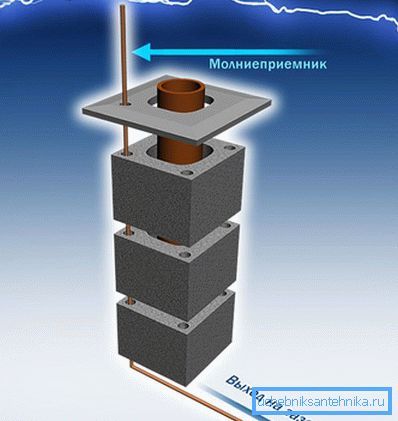

Astuce! À travers les sections en béton de la cheminée en céramique peut être amené paratonnerre.

Lors de l'installation de blocs, il est important de respecter les niveaux horizontal et vertical. Pour donner à la structure stabilité et rigidité, il est renforcé avec des barres de fer. Les trous dans les angles des blocs sont formés sous le ferraillage métallique, dans lequel des segments de 1,5 m sont insérés et remplis de mortier de ciment.

Une fois la cheminée installée, le té d’audit est fermé par une porte et une grille de ventilation est installée dans l’unité inférieure. L'air qui y pénètre se déplacera dans le canal et réduira la température. La cheminée en céramique est installée sans cadre en béton, mais dans ce cas, le tuyau est fixé avec des colliers de serrage chaque mètre. Dans un grenier non chauffé, il est isolé avec une couche de laine de basalte.

Les passages à travers le sol et le grenier sont protégés par une boîte et isolés avec de la laine de basalte. Une attention particulière est accordée à la sécurité de l'installation d'une cheminée en céramique dans une maison en bois. Son emplacement est prévu à 25 cm du mur en bois.

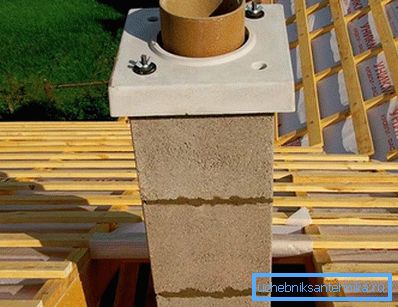

La dernière partie de la cheminée, située sur le toit, se termine par l’installation d’une plaque de recouvrement en béton et d’un cône de protection en métal. La finition extérieure de la cheminée est faite de carrelage ou d'un autre matériau au goût des propriétaires.
