Installation de tuyaux d'égout: comment assembler de manière

L'installation de conduites d'évacuation des eaux usées est l'une des principales étapes de la création d'un système d'évacuation des eaux usées à partir d'un appartement ou d'une maison privée. Malgré l'apparente simplicité du processus, celui-ci comporte de nombreuses nuances, dont le non-respect peut entraîner des problèmes importants, voire l'inopérabilité totale du réseau de drainage.

Considérez cette question plus en détail.

Assemblage composé

À l’heure actuelle, les tuyaux en plastique sont largement utilisés pour créer des systèmes d’égout. Ils sont faciles à transporter et à installer. Les éléments sont reliés les uns aux autres sans utiliser d’équipement supplémentaire, de colle ou d’autres substances similaires. En outre, il permet, si nécessaire, de démonter facilement les conduites d'égout.

Cependant, il existe certaines règles dont le respect permet d’obtenir une étanchéité et une fiabilité maximales de la connexion, l’absence de fuites et une déformation linéaire des pièces.

Phase préparatoire

Avant de fabriquer le système d'égouts, il est nécessaire d'acheter la quantité nécessaire de matériaux, de les livrer sur le chantier de construction et de garantir des conditions de stockage appropriées. Cela évitera la déformation des tuyaux et la détérioration de leurs caractéristiques techniques à la suite d'une exposition à des facteurs environnementaux défavorables.

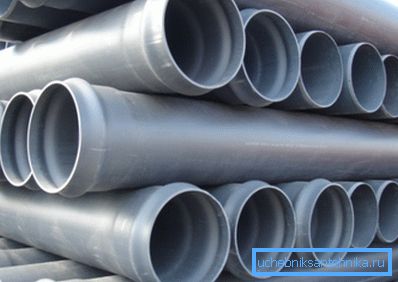

Il est possible d'empiler des pièces en plastique individuelles en une pile dont la hauteur ne doit pas dépasser 2 mètres. N'oubliez pas que le polyéthylène et le polypropylène ont peur de l'exposition au soleil. Peu importe la température de l'air dans la pièce.

Prenez également soin de l'outil de coupe, car lors du processus d'installation, vous devrez souvent couper le tuyau en recherchant la taille appropriée. Il est préférable d’utiliser des outils spéciaux qui, après la coupe, forment une facette à la fin du produit (le prix d’un tel couteau est petit et vous pouvez l’acheter librement à la quincaillerie).

Sinon, vous pouvez raccourcir le tuyau avec une scie à métaux. Il ne sera plus nécessaire de traiter le bord avec une lime, en lui donnant un angle d'environ 150 degrés, évitant ainsi d'endommager le joint en caoutchouc de la douille.

Faites attention! En aucun cas, ne peut pas couper les raccords d'égout utilisés dans le processus d'installation. Cela viole leurs caractéristiques techniques et entraîne la formation de fuites, ainsi que la détérioration de la perméabilité du réseau d'égouts installé.

Scène principale

L'installation des tuyaux d'égout est effectuée dans l'ordre suivant:

1. Du silicone ou du savon liquide est appliqué à l'extrémité lisse du tuyau ou du raccord..

Cette substance permet:

• faciliter l'accostage des pièces lors de l'assemblage;
• réduire les frottements entre les pièces lors des dilatations thermiques des pièces en plastique du réseau d'égout;
• réduire les risques d'adhérence des pièces, ce qui peut entraîner une déformation du système de drainage;
• empêche le scellant en caoutchouc de sécher pendant toute la période de fonctionnement du réseau d'égout.

1. La section lisse du tuyau doit être enfoncée dans la prise d’un autre tuyau, couplage, sortie ou adaptateur jusqu’à ce qu’elle s’arrête, puis marquez l’endroit où la coupe sera située.

1. Repoussez un peu le tuyau afin que la distance entre la ligne tracée et le bord de la cloche soit d'environ 1 cm.. Cela évitera la rupture du système d'égout pendant le fonctionnement et réduira les contraintes internes des tuyaux.

Faites attention! Lorsque le tuyau est inséré dans le raccord, il n’est pas nécessaire de le repousser. Il doit être poussé aussi loin que possible pour assurer une fiabilité maximale de la connexion.

Amarrage de pièces en plastique et en fonte

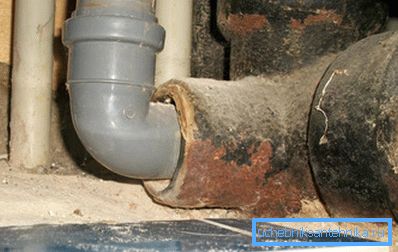

Lors de la modernisation des systèmes de drainage dans les anciens appartements, il est souvent nécessaire de raccorder les tuyaux en PVC à un système de drainage en fonte existante.

Dans ce cas, le travail se fait comme suit:

• pour le serrage du nœud, vous devez utiliser un adaptateur spécial du diamètre requis;
• si l'extrémité du tuyau en fonte n'a pas de cloche, un double joint d'étanchéité est appliqué à son extrémité, après quoi un tuyau en plastique avec une cloche est monté sur le dessus (dans ce cas, il n'est pas nécessaire de lubrifier les parties en caoutchouc avec de la silicone);
• lorsque le tuyau en fonte se termine par un manchon, toutes les actions se déroulent dans le sens inverse.

Fixation des tuyaux d'égout

Serrage avec des pinces

Toutes les pièces d'égout doivent être fermement fixées au mur ou au sol.

Avant de procéder à cette étape du travail, vous devez étudier attentivement le schéma du réseau monté.

Les instructions de fixation des pinces incluent les exigences suivantes:

• les fixations doivent être placées sous les raccords reliant les divers éléments du tuyau de drainage;
• la distance entre les unités de montage adjacentes ne doit pas dépasser 10 diamètres du tuyau utilisé;
• dans les colonnes montantes verticales, des colliers sont installés tous les 1-2 mètres
• la distance entre le tuyau et la surface du mur doit être de 4 mm.

La documentation de construction réglementaire (DIN 1986) stipule qu'il n'y a pas de contrainte interne dans le réseau d'égout fini.

Ceci est réalisé en combinant des supports rigides et flottants:

1. Difficile. Dans ce cas, le pipeline est clairement maintenu dans une position. La pince ne permet pas aux pièces de se déplacer dans une direction ou une autre. Mais ici, vous devez utiliser des fixations insonorisantes (pinces munies d’un joint en caoutchouc).
2. Flottant. Ce nœud permet le libre mouvement du tuyau le long de son axe. Les pièces peuvent être fixées à l'aide des mêmes attaches (sans joint en caoutchouc). Cependant, ne serrez pas trop les boulons sur le tuyau.

Pipeline en béton

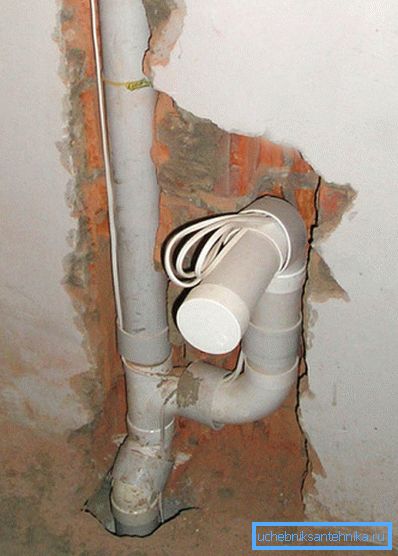

Dans certains cas, il peut être nécessaire de couler des tuyaux d’égout avec du béton. Pour ce faire, l’installation est réalisée selon le schéma décrit ci-dessus (avec un intervalle de 10 mm restant aux points de jonction des éléments), et la fixation est effectuée de sorte que les pièces ne puissent pas changer de position pendant le fonctionnement.

Les espaces entre le socle et la surface du pipeline doivent également être protégés avec un ruban adhésif collant, et tous les trous doivent être fermés avec des bouchons appropriés.

Si les tuyaux sont maintenus dans le mur, le stroboscope devrait être disposé de manière à ce que sa taille garantisse l'absence de contrainte interne.

Si la surface est plâtrée immédiatement après, les éléments d’égout doivent être enveloppés dans un matériau souple:

• carton épais ondulé;
• laine minérale;
• fibre de verre.

Pensez également à l'isolation thermique. Sans cela, l'eau chaude qui circule dans le pipeline peut endommager le fini décoratif.

Contrôle de qualité des composés

Une fois que tous les tuyaux sont connectés à un réseau et que des appareils sanitaires y sont connectés, vérifiez le bon fonctionnement du système d’égout résultant.

À cette fin, il est recommandé d'ouvrir à pleine capacité tous les consommateurs de la maison. Le système doit drainer toute l'eau sans délai.

Vérifiez également le serrage des nœuds de connexion. Si une fuite est détectée, la procédure d'installation de l'une ou l'autre partie du système d'égout devra être répétée.

Conclusion

Comme vous pouvez le constater, l'installation de tuyaux d'égout de leurs propres mains est simple et vous permet de concevoir un système d'évacuation des eaux usées fiable avec un minimum d'effort.

Vous pouvez en savoir plus sur cette question à partir de la vidéo de cet article.
