Installation de tuyaux en cuivre à faire soi-même: méthodes

Dans cet article, nous décrirons comment installer des tuyaux en cuivre de leurs propres mains et quels outils peuvent être nécessaires à ces fins. Bien que les composants en métaux non ferreux soient peu demandés dans la construction de systèmes de plomberie et de chauffage, le sujet ne cesse pas d’être pertinent, car les tuyaux en cuivre de diamètre moyen et faible sont utilisés dans divers domaines.

Nous constatons immédiatement que l’installation de cuivre est très différente de celle qui fonctionne avec d’autres types de tuyaux métalliques. Mais avant d’installer les tuyaux en cuivre, nous vous expliquerons les principaux avantages et inconvénients de ce matériau.

Caractéristiques principales

Beaucoup ont assisté à une expérience scientifique amusante utilisant un tube de cuivre et un aimant au néodyme. Il s'avère que les foyers, où l'aimant dans le tube de cuivre se déplace lentement, ne constituent pas le seul avantage des produits fabriqués à partir de ce métal coloré.

Parmi les avantages de cette location, notons:

• résistance aux processus oxydants des métaux non ferreux;
• facilité d'usinage grâce à la douceur du métal;
• facilité d'installation grâce aux différentes méthodes d'assemblage des conduites;
• sécurité environnementale et zéro impact du cuivre sur les caractéristiques du milieu transporté;
• aspect attrayant, et donc la possibilité d'utilisation dans la plupart des intérieurs modernes et classiques.

Cependant, le fait que les pipelines de cuivre ne soient pas répandus présente un inconvénient majeur: son prix est élevé.

Les principales méthodes d'installation de pipelines de cuivre

Les méthodes d'installation des systèmes de chauffage ou de plomberie sont déterminées par les caractéristiques des tuyaux utilisés.

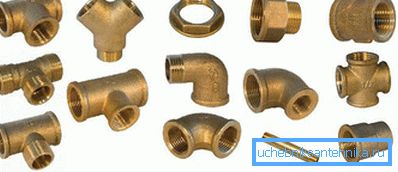

Le cuivre est un métal doux et les méthodes traditionnelles d'assemblage par filetage ne s'appliquent donc qu'aux produits à paroi épaisse.

Mais comme la majorité des acheteurs, pour des raisons d'économie, achètent des produits laminés à paroi mince en métal non ferreux, nous nous concentrerons sur les méthodes d'installation suivantes:

• soudure de soudure;
• connexion par raccords à sertir;
• spore avec raccords de collet.

Considérez chaque méthode plus en détail.

Soudure au chalumeau à l'acétylène

La soudure peut être réalisée à l'aide de raccords spéciaux sans filetage. De plus, il est possible de souder à l'aide d'une prise auto-fabriquée. Dans ce cas, un détendeur spécial est utilisé pour le tuyau en cuivre.

L'élargisseur de tuyau est un outil à main dont la partie travaillante est insérée dans le trou du tuyau. En faisant défiler la poignée autour de son axe, les murs sont évasés et la section transversale acquiert un plus grand diamètre sans compromettre l'intégrité du mur.

Les instructions de soudage sont les suivantes:

• en utilisant un couteau spécial, coupez le tuyau à la taille désirée;
• utilisez ensuite la trémie pour les tuyaux en cuivre et retirez le chanfrein extérieur et intérieur de l'extrémité;
• après cela, nous nettoyons le bord du produit préparé à l'aide de papier émeri fin ou de ruban adhésif brillant;
• de plus, nous nettoyons de la même manière la surface intérieure du raccord;
• l'extrémité nue du tuyau et la surface interne du raccord sont recouvertes d'une couche de fondant ou de pâte spéciale;
• connecter tous les composants ensemble et serrer dans un étau;

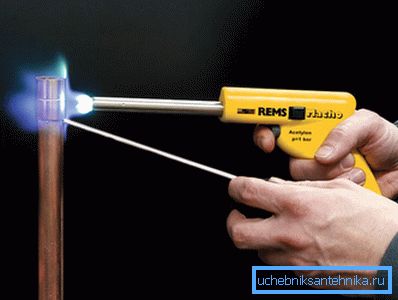

• nous allumons le chalumeau à acétylène et chauffons le joint en le faisant passer graduellement le long de la jonction avec de la brasure dure;
• après que le métal se soit réchauffé, nous effaçons l'excès de soudure avec un chiffon;
• une fois le refroidissement terminé, l’unité résultante est prête à fonctionner.

Les instructions de soudage à l'aide d'un détendeur de tuyau sont identiques et peuvent être appliquées lorsqu'il est nécessaire de construire un tuyau sans utiliser de raccord de connexion.

Important: pour un meilleur attrait du joint soudé, la zone de soudure peut être poncée avec du papier émeri fin. La couleur du métal dans la zone où le meulage a été effectué sera légèrement plus claire, mais s'assombrira avec le temps.

Connexion collet

Le détendeur pour tuyaux en cuivre peut être utilisé non seulement lors du soudage, mais également lors de la connexion d'un collet.

Considérez ce qui suit: comment effectuer ce type d’installation:

• Pour commencer, nous préparons des collets pour des tuyaux en cuivre et des raccords spéciaux. Assurez-vous que les composants récoltés sont également en cuivre ou en alliages contenant ce métal non ferreux.
• Ensuite, nous mettons l’écrou-raccord et la bague d’étanchéité sur le tuyau.
• Ensuite, nous coupons le poivre, nous dilatons et insérons la tige du raccord dans celle-ci, après nous être assuré que deux anneaux en caoutchouc sont placés dessus, ce qui garantit l’étanchéité de la connexion.
• Après cela, vous pouvez serrer l'écrou.

Application de sertissage de presse

Important: Si vous prévoyez d’utiliser un raccord à sertir spécial, vous aurez besoin d’un outil de sertissage spécial pour le montage des tuyaux en cuivre.

Les instructions de montage sont similaires à de nombreux égards à l’utilisation des raccords à collet, à quelques différences près. Tout d'abord, il ne s'agit pas d'un raccord à collet avec une bague d'étanchéité et un écrou, mais d'un produit similaire, équipé d'un manchon souple, qui enveloppe le tuyau sur toute la circonférence, formant ainsi une liaison solide non séparable.

L'installation est la suivante:

• le tuyau à angle droit est coupé avec un sécateur spécial;
• le chanfrein interne et externe est retiré de la section transversale;
• le trou préparé est évasé;
• le produit est mis sur la tige du raccord à fond;
• de plus, avec l'aide d'une pince à sertir spéciale, toute la structure est fixée.

Important: Comme cela a déjà été mentionné, l’assemblage est indissociable. Par conséquent, avant d’installer le raccord, vous devez vous assurer que toutes les dimensions sont correctement mesurées.

Pince à sertir

Les pinces de presse sur le marché sont représentées par deux modifications principales:

• Outils à main - des appareils faciles à utiliser, relativement compacts, fiables et maintenables. Les performances de sertissage dépendent de la longueur des poignées. Plus la poignée est longue, plus il est facile d'appliquer un effort musculaire et plus il est facile d'obtenir le résultat souhaité lors de l'installation.
• Outil électrique - L'utilisation de tels appareils est beaucoup plus facile et plus pratique.

Selon la modification, les pinces à sertir peuvent être conçues pour fonctionner avec un diamètre ou peuvent être universelles et avoir plusieurs buses interchangeables.

Important: lors de la réalisation des travaux d’installation, la pince presse non seulement les bords du raccord sur la surface du tuyau, mais les presse également en formant des rainures assurant une étanchéité maximale.

Lorsque vous choisissez des tiques à usage unique, vous devez privilégier des outils peu coûteux, simples et pratiques.

Application de cintreuse de tuyaux

Parlant de l'outil pour les tuyaux en cuivre, il est nécessaire de noter l'utilisation d'une cintreuse de tuyaux. Ce n’est un secret pour personne que le système de plomberie ou de chauffage n’est pas toujours droit. Selon les caractéristiques du système ou la configuration de la pièce, le tuyau devrait changer de direction d'une manière ou d'une autre.

Afin de minimiser l'utilisation de raccords, la direction du tuyau est modifiée par pliage. L'utilisation d'équipements spécialement sélectionnés est justifiée par le fait que les parois minces du tube coudé se déforment de manière uniforme et ne se froissent pas.

Les cintreuses sur le marché peuvent être équipées d’un entraînement manuel ou électrique. L'équipement est caractérisé par la simplicité de l'appareil et peut donc être assemblé à la main.

Si la cintreuse n'est pas disponible pour une raison ou une autre, un ressort spécial peut être utilisé lors de l'installation de la plomberie ou du système de chauffage. Un ressort de diamètre approprié est placé à l'intérieur du tuyau, puis un pli est créé progressivement, après quoi le ressort est retiré. Les anneaux rigides du ressort intérieur éclatent avec des parois en cuivre et ne permettent pas aux plis de se former le long du diamètre intérieur du pli.

Conclusion

Dans cet article, nous avons examiné les instructions relatives à l'auto-assemblage des systèmes de plomberie et de chauffage utilisant des composants en cuivre. En outre, nous avons examiné les principaux types d’outils pouvant être utilisés pour les travaux d’installation.

Y a-t-il des questions qui nécessitent une clarification? Dans ce cas, vous trouverez des informations plus utiles en visionnant la vidéo présentée dans cet article.
