Installation de tuyaux sandwich de cheminée

La cheminée de type «sandwich» est actuellement la plus utilisée, car elle est connue pour ses propriétés pratiques et son immense fonctionnalité. Parlons de l’installation du tuyau en sandwich pour la cheminée.

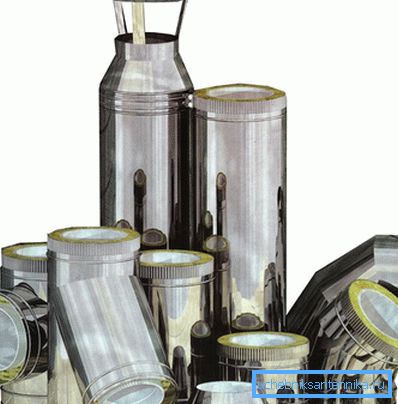

Les avantages de cette conception incluent les propriétés suivantes:

• absence presque complète de condensat
• il n'y a pas de suie sur les murs,
• possibilité négligeable d'incendie,
• les cheminées sont faciles à entretenir et, si nécessaire, à réparer.

Les tuyaux sandwich sont un excellent matériau pour les cheminées dans les bâtiments en bois, par exemple dans les bains et autres bâtiments en bois.

Comment assembler une cheminée

La cheminée fabriquée est composée de pièces d’une longueur de 1 m, chacune étant insérée dans l’autre. Afin de mieux comprendre le processus d'installation, il est nécessaire de clarifier la manière dont le schéma de cheminée dans la maison est présenté. Tout est très simple: un produit est composé de tuyaux internes et externes, leur diamètre est différent et crée un espace dans lequel la couche isolante est placée. Le tuyau situé à l'intérieur est généralement en acier inoxydable, et le tuyau externe qui n'a pas besoin de stabilité thermique peut être fabriqué en cuivre et en laiton.

Astuce! La galvanisation, si elle est utilisée comme matériau pour les tuyaux, ne pourra pas se comporter normalement pendant le fonctionnement du tuyau, car lors du chauffage, ainsi que pendant le refroidissement, elle changera constamment de diamètre.

Les défauts énumérés ne sont pas possédés par l'acier inoxydable. De plus, lors de l'utilisation de combustibles solides, vous pouvez utiliser de l'acier inoxydable ayant des propriétés de résistance à la chaleur.

Cheminée chauffante

Lors de l'installation du sandwich cheminée, une laine minérale spéciale de basalte est utilisée comme matériau isolant. D'une épaisseur de 24 à 60 mm, il est utilisé comme isolant interne pour les tuyaux en argile expansée et en polyuréthane. Toutefois, son installation nécessite souvent des travaux manuels, ce qui nécessite un soin particulier.

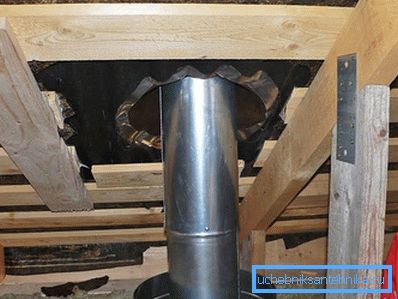

Méthodes de raccordement de tuyaux

Il y a plusieurs façons de se connecter:

• bride;
• baïonnette
• et le soi-disant "pont froid", "condensat", "fumée".

Chaque méthode a ses propres propriétés distinctives. Par exemple, l'option «fumée» est conçue pour que les produits émis par le monoxyde de carbone ne pénètrent pas dans la pièce (généralement les bains). La méthode, qui prend en compte la formation de condensat, vise à empêcher les formations de condensat de s'écouler dans la conduite.

La méthode d'installation de la bride implique que la fumée traversant la cheminée ne rencontre aucun élément en face de celui-ci qui pourrait l'empêcher de sortir de la cheminée. Il existe bien sûr des inconvénients associés à la négligence lors du montage. Si l'assemblage n'est pas effectué avec une qualité suffisante, du condensat peut pénétrer dans les fissures formées, ce qui endommagerait l'isolation.

À la différence de la bride, la méthode à la baïonnette élimine complètement toute infiltration d'humidité, car ici le tube intérieur de la cheminée pénètre directement dans la cavité du sandwich inférieur, mais il est possible que de la fumée sorte.

Astuce! Pour que la fumée ne nuit pas à la santé et que le condensat ne gâche pas l'isolation, il suffit de bien sceller tous les joints et cette opération est nécessaire quelle que soit la méthode choisie.

Dans ce cas, les tuyaux internes sont assemblés «par condensat» et l'isolant doit être présent aux endroits où la cheminée est en contact avec les éléments en bois du toit. De plus, le sandwich ne convient pas pour une connexion directe avec le tuyau.

Processus d'assemblage

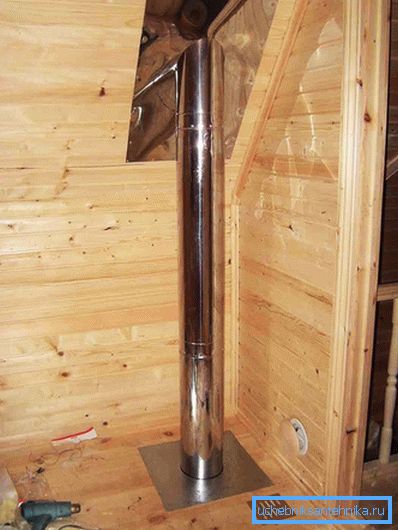

Il convient de noter que l'installation en elle-même n'est pas difficile, car pour raccorder le tuyau en sandwich, il ne nécessite pas de compétences de construction particulières. Comment commence le travail? La principale chose à retenir est que l'installation doit toujours commencer par le bas et se terminer par le haut, tandis que le tube extérieur doit être placé sur le tube intérieur.

Tout d'abord, il est nécessaire de connecter tous les éléments qui composent la cheminée. En commençant à l’installer, vous devez considérer qu’une extrémité du tuyau est quelque peu rétrécie; il est inséré dans le tube inférieur. Puisque la cheminée n’accumule pas de suie, il est assez facile d’en retirer le condensat. Cela peut être fait en installant des tees spéciaux.

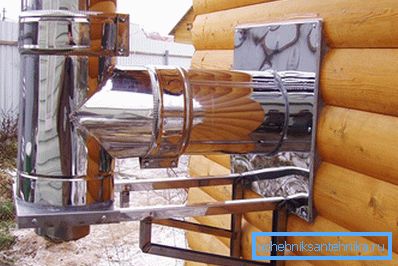

Deuxièmement, vous devez tenir la cheminée en haut. Dans le premier cas, envisagez l’option à travers le mur. Pour ce faire, il fait un trou sous le tuyau, le tuyau est maintenu et les joints sont fermés avec de la mousse. Les supports sous le support sont montés à l'extérieur, après quoi il est installé. Les tés mentionnés ci-dessus sont montés sur les coins fixés au support, sur lesquels ils peuvent se déplacer. À l'extérieur, le mur peut être cousu avec une feuille de contreplaqué (d'environ 1 cm d'épaisseur) ou de métal. Le support lui-même doit être peint ou verni pour se protéger contre la corrosion.

Un trou de la longueur requise est percé dans l'adaptateur, après quoi le sandwich lui-même est placé dessus. Parfois, une affectation est utilisée, c’est-à-dire un espace spécialement laissé entre le mur du bâtiment et le canal de fumée.

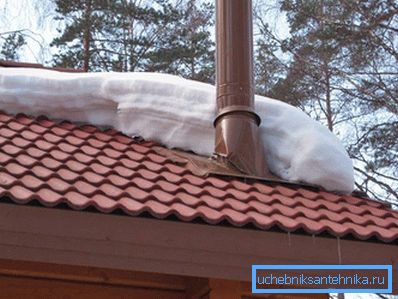

Si vous tenez une cheminée dans le toit, vous devez d'abord retirer le tuyau et ensuite seulement monter la feuille de toit sur la caisse.

Astuce! Si la hauteur de la cheminée est supérieure à 1,2 m, il est nécessaire de fixer la structure avec des entretoises de câbles munies de colliers de serrage, sinon la cheminée s’effondrerait sous l’effet de fortes rafales de vent.

Si le toit est constitué de matériaux inflammables, il convient de le protéger contre tout risque d'incendie. Pour ce faire, sur le tuyau de cheminée qui surplombe la tuile de métal ou l'ardoise, vous devez installer un déflecteur avec une grille pour éteindre les étincelles (vous devez créer de petites cellules).

Support de cheminée: ce que vous devez savoir

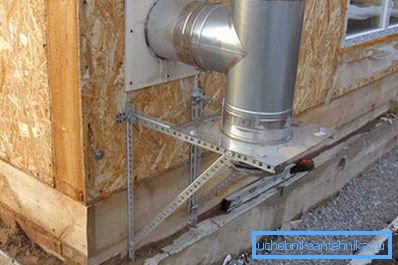

Ensuite, vous devez autant que possible sécuriser la cheminée. Tous les tés et les genoux, ainsi que les autres composants, sont maintenus ensemble par des colliers de serrage et le té lui-même est renforcé par un support. Si soudainement, la partie la plus haute de la cheminée est mal ou pas fixée du tout, mieux vaut la renforcer au cas où et ainsi vous assurer. Habituellement, dans ce cas, les accolades sont utilisées, placées à un angle de 120 °.

Si la manière dont les joints d’amarrage sont fixés n’est pas claire, vous pouvez en apprendre plus à ce sujet ci-dessous. Les tuyaux en sandwich, comme mentionné précédemment, sont insérés les uns dans les autres. Après la fin de la connexion, lorsque vous êtes convaincu qu'il n'y a pas de jeu et que tout est en ordre, cette connexion est scellée avec un clip de compression. Si le tuyau est maintenu avec un autre élément, les colliers doivent être utilisés des deux côtés.

À propos, le support peut être fabriqué à la main. Pour sa construction, il faudra quelques angles (30, 50 mm). Ces coins sont coupés dans les segments nécessaires par une rectifieuse, un trou est percé pour les boulons M10 et M8 avec une perceuse, puis tout est assemblé. Tout le processus peut être trouvé et visionné sur vidéo sur Internet.

Nous avons donc démonté comment assembler le tuyau de la bonne manière, quoi et comment connecter, comment installer le tuyau dans le poêle, comment passer à travers le mur et le toit et comment le réparer. Maintenant, en fait, vous pouvez parler de la fin de l’installation.

Fin de l'installation du tuyau sandwich de cheminée

Il existe une petite nuance discrète que les gens ne savent pas ou n’oublient pas: vous devez retirer le film des tuyaux. Il a été spécialement collé pour protéger les tuyaux des égratignures et de la saleté, mais maintenant que la cheminée est assemblée et installée, elle n’est plus nécessaire. De plus, si vous oubliez de l'enlever, il se mettra plus tard à slazit sous l'influence des conditions météorologiques et donnera un coup d'oeil désordonné à la cheminée.

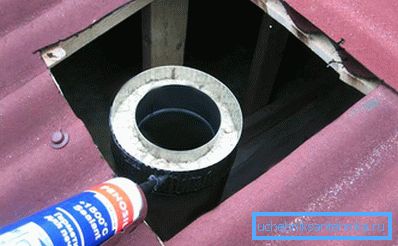

La longueur normale de la cheminée finie doit être d’environ 5 m, d’un maximum de 6 m, distance comprise entre la grille du four et le sommet. Toute la structure doit être vérifiée, chaque joint ou jeu non remarqué doit être scellé. Le mastic ordinaire ne fonctionnera pas, vous aurez seulement besoin de résister à la chaleur, il peut résister à des températures allant jusqu'à 1000 ° C. Un tel produit d'étanchéité est appliqué sur la surface externe des tuyaux internes et externes. S'il y a une transition d'un tuyau à simple paroi à un tuyau à double paroi, le cercle extérieur est recouvert d'un produit d'étanchéité. Une fois cette partie du travail terminée, il est enfin nécessaire de vérifier les endroits potentiellement dangereux où la conduite peut chauffer le plus. Des conseils sur la température là-bas.

Voulez-vous nettoyer ensuite la cheminée était facile et simple? Assurez-vous de le réviser au préalable. Qu'est ce que c'est C'est ce qu'on appelle une petite pièce amovible, spécialement disposée dans le mur de la cheminée. Cela peut ressembler à un trou avec une porte.
