Installation de vannes sur des conduites

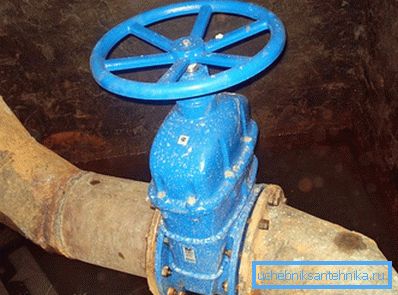

Les vannes d'arrêt sont les nœuds de la canalisation, qui régulent le débit du fluide. En règle générale, les vannes sont fabriquées à partir de divers matériaux, tels que la fonte, l'acier, le métal non ferreux et d'autres alliages. Grâce à leur aspect pratique, ils ont trouvé de nombreuses applications dans divers domaines, notamment les oléoducs, le gaz et la vapeur et, bien sûr, les communications par voie d’eau. Chaque type de vanne a ses propres caractéristiques d'installation.

Pourboires

Il existe des exigences de base pour l'installation de vannes, leur non-respect pouvant avoir des conséquences désastreuses:

1. Si les vannes au moment de son installation étaient entreposées, elles doivent être nettoyées de toute contamination éventuelle. Le nettoyage est effectué avec des brosses, de l'eau ou de la vapeur.
2. Si une vanne est installée, elle ne peut pas être transférée pour la tige. Cela peut endommager l'appareil.
3. L’installation de vannes d’arrêt est strictement interdite dans les conduites où la température baisse constamment et dans les courbes. Sinon, cela entraînerait une dépressurisation précoce des vannes et du pipeline. L'installation est réalisée sur des sections de tuyaux droites.
4. Le soudage des tuyaux ne doit être effectué que lorsque la vanne est ouverte.
5. Lorsque vous serrez des boulons ou d’autres fixations, n’exercez pas une force excessive. Si vous en faites trop, des microfissures peuvent apparaître: la durée de vie utile est considérablement réduite. Ceci s'applique également aux vannes munies de joints en caoutchouc. Un pincement fort ne doit pas être autorisé.
6. Lors de l'installation de vannes à brides, assurez-vous que les brides sont en bon état et qu'il n'y a aucun défaut possible.
7. Si le robinet d'arrêt installé a un poids important, vous devez le soutenir, par exemple en coulant une plate-forme en béton. Cela évitera la destruction des attaches et des joints d'étanchéité sur le joint.
8. Immédiatement avant d'installer la planche dans le sens des flèches. Ils indiquent la direction correcte du fluide transporté. Les raccords doivent être installés dans le sens indiqué.

Astuce! En cours d'installation devrait être prudent avec la vanne. Vous ne pouvez pas la laisser tomber. Si elle subit des dommages externes, sa force sera perdue, ce qui risquerait d'entraîner une corrosion.

Ce sont peut-être les principaux souhaits et recommandations auxquels vous devriez faire attention lors de l'installation de vannes et de raccords. Cependant, en raison de sa grande diversité, chaque espèce nécessite une approche individuelle. Par conséquent, nous examinons comment installer des vannes pour des pipelines de plusieurs types.

Types de vannes

Parmi une grande variété de raccords, nous considérons le plus commun de ses types:

• clapet anti-retour,
• vanne papillon,
• robinet à tournant sphérique.

Astuce! L'installation des vannes dans les conduites doit être effectuée en l'absence de pression dans le système et les appareils électriques débranchés.

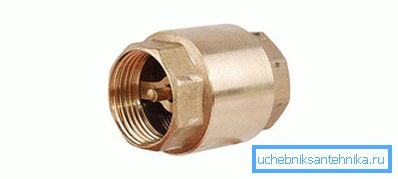

Clapet anti-retour

L'installation d'un clapet anti-retour est nécessaire dans les cas d'utilisation d'une station de pompage. Son installation est effectuée immédiatement après la station ou après le cliquet sur le tuyau d'aspiration. Pour installer un clapet anti-retour, vous devez utiliser un sgon spécial. Dans ce cas, le sgon doit être installé des deux côtés du clapet anti-retour. De plus, lors de l'installation, il est important de suivre la flèche, qui doit aller dans le même sens avec le débit de l'eau. Le diamètre de la vanne doit être parfaitement conforme au diamètre du tuyau. Il est déconseillé d'utiliser des adaptateurs d'un diamètre inférieur à supérieur et inversement.

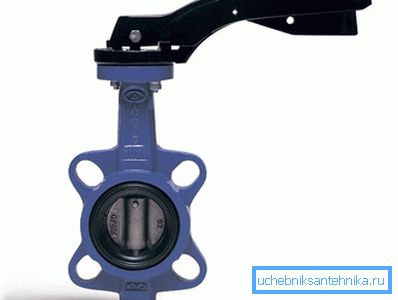

Vanne papillon

C'est ici que la connexion à bride est faite. Dans ce cas, les brides doivent être parallèles les unes aux autres. Avant l'installation, assurez-vous que la surface des brides est exempte de copeaux, éviers, bavures et autres dommages pouvant nuire à l'étanchéité. Déjà avant l'installation, le disque rotatif doit être légèrement ouvert, mais pas complètement. Il ne doit pas dépasser le corps de la vanne papillon. Après avoir utilisé les goujons ou les boulons peuvent être légèrement saisis. En outre, le disque de la vanne papillon est complètement ouvert, après quoi les fixations sont serrées uniformément. Si le processus d'installation est correct, l'obturateur devrait facilement s'ouvrir et se fermer.

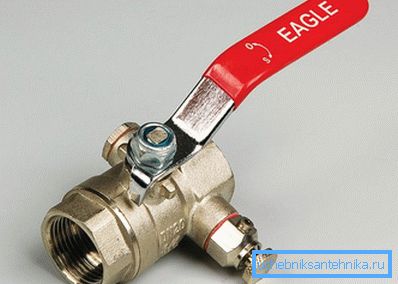

Robinet à tournant sphérique

Ce type de vannes se trouve dans chaque maison. Pour l'installer, il suffira d'une clé à molette ou d'une paire de caroube. Il est déconseillé d'utiliser une clé à gaz car il existe un risque d'endommager la surface du robinet. En règle générale, le robinet à boisseau sphérique a des filets externe et interne des deux côtés. Sans faute, il devrait être enroulé ou traité à la fumée. Il est nécessaire de sceller les joints des vannes de connexion. Il est important de ne pas en faire trop et de ne pas enrouler une grande quantité de ruban adhésif ou de câble de remorquage. Tout devrait être avec modération.

Nous avons donc passé en revue les principales recommandations et conseils relatifs à l’installation de vannes sur les pipelines. Il est extrêmement important de respecter toutes les réglementations techniques ainsi que les processus technologiques. Sinon, cela pourrait entraîner une mauvaise installation. Le pire de tout, avec un fonctionnement imprudent, vous pouvez gâcher les vannes.
