Isolation des tuyaux - types et caractéristiques
Tous les types de pipelines, quel que soit leur emplacement, sont plus ou moins exposés à l'environnement. Pour minimiser cet effet, une isolation de tuyau est appliquée. Ensuite, nous examinons les principaux types de matériaux isolants, leurs propriétés et leurs applications.
Informations générales
Le choix de l’enveloppe du pipeline dépend en grande partie du type de pose. Il y a trois options pour la pose:
| Souterrain dans les canaux | Dans ce cas, le pipeline est le mieux protégé des effets néfastes de l’environnement. La seule chose requise est l’isolation des tuyaux de chauffage et du système d’alimentation en eau chaude afin de préserver l’énergie thermique du fluide transporté. Si les canaux sont situés au-dessus du niveau de gel du sol, l'isolation est également requise pour l'approvisionnement en eau ordinaire. |
| Canal souterrain | Cela implique de placer le système directement dans le sol. En conséquence, le pipeline doit être protégé des effets des eaux souterraines, etc. |

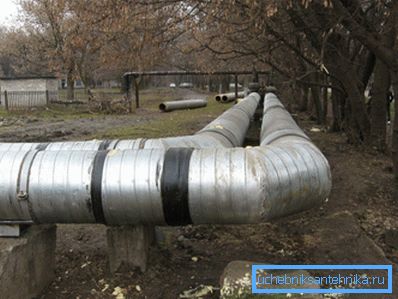

| Hors sol | Dans ce cas, la conception est soumise à toutes les influences atmosphériques, ce qui nécessite une isolation anticorrosion et, le plus souvent, thermique. |
Si le revêtement est choisi de manière incorrecte ou s'il est appliqué en violation de la technologie, cela peut entraîner une panne du système, la nécessité de réparations urgentes ou même un remplacement complet.
Types d'isolation
Aujourd'hui, lors de la pose de canalisations, les types de matériaux isolants suivants sont le plus souvent utilisés:
- Bitume;
- Folgoizol;
- Coque en polyuréthane;
- Coque en mousse PU;
- Laine de verre;
- Laine minérale;
- Gaine en caoutchouc;
- Isolation anti-corrosion en polyéthylène.
Maintenant, regardez de plus près chacun d'eux.
Bitume

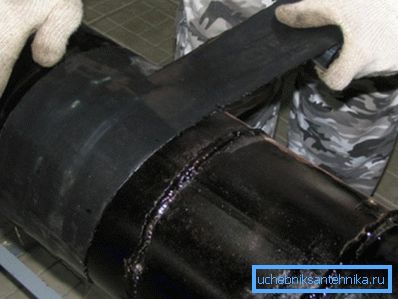

Il n'y a pas si longtemps, l'isolation au bitume de tuyaux en acier était la plus courante. C'est une fine couche de polyéthylène, protégée par un revêtement bitumineux. De plus, la fibre de verre est souvent utilisée sur ce revêtement.
L'étanchéité bitumineuse des tuyaux est conçue pour protéger la surface en acier de la corrosion, qui peut être causée par son contact avec le sol et divers éléments chimiques dans le sol. Celles-ci recouvrent le plus souvent les pistes, qui sont posées sur un sol sableux, pierreux ou argileux.
Faites attention! La température moyenne de fonctionnement du système recouvert de bitume doit être comprise entre -40 et +65 ° C.
Folgoizol

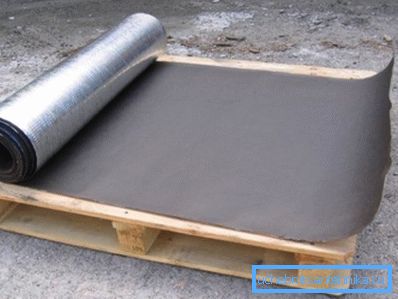

Le folgoizol peut également être attribué aux revêtements bitumineux, car il consiste en une feuille d'aluminium mince et un liant en caoutchouc bitumineux.
Parmi les avantages de ce matériau sont les points suivants:
- Prix bas qui offre une rentabilité.
- La fiabilité;
- Simplicité et rapidité d’application - les tuyaux se transforment en foloisol web.
Le plus souvent, l’isolation des tuyaux est utilisée pour la pose de conduites d’eau et de conduites de chauffage sans conduit.
Coque en polyuréthane

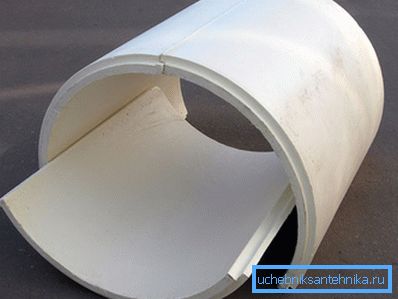

Ce matériau est un cylindre pliable qui est mis sur le tuyau, d'où le nom "shell".
Parmi ses avantages sont:
- La fiabilité;
- Instructions d'installation extrêmement simples;
- Bonnes propriétés d'isolation thermique, grâce auxquelles une telle isolation est le plus souvent utilisée pour chauffer des tuyaux et fournir de l'eau chaude;
- La durabilité;
- Capacité à utiliser pour les systèmes ouverts et souterrains.
Pour ces raisons, l’isolation des tuyaux en mousse de polyuréthane est récemment devenue l’une des plus courantes.
Coque en mousse PU
L’isolation en mousse de PU est appliquée sur les tuyaux par le fabricant, c’est-à-dire ils sont déjà en vente dans la coquille. En substance, le produit est un tuyau dans un tuyau.
La technologie d'application de ce revêtement est la suivante:
- Tout d'abord, la surface des tuyaux en acier est traitée au moyen d'une unité de sablage. Cela permet de garantir une bonne adhésion du revêtement sur la surface en acier, car il est nettoyé de la saleté, de la rouille et du tartre de soudage.
- Ensuite, le tuyau est inséré dans la coque en polyéthylène.
- Après cela, du polyuréthane liquide est versé dans l'espace entre la paroi interne et l'isolation externe, qui se solidifie ensuite.
Il faut dire que la coque peut être non seulement en polyéthylène, mais également galvanisée. Son type dépend des conditions d'exploitation du pipeline. De plus, dans le cas de la pose d'un pipeline ouvert, l'enveloppe en polyéthylène doit être recouverte d'une peinture acrylique ou silicone, qui la protégera des rayons ultraviolets.
Faites attention! La température maximale de fonctionnement dans le système où cette isolation technique est utilisée pour les tuyaux ne doit pas dépasser 130 degrés Celsius.
Laine minérale
Ce matériau est le plus souvent utilisé pour l'isolation thermique des systèmes de chauffage. En règle générale, il se compose de coquilles et de nattes en laine minérale, qui peuvent être posées sur des tuyaux de différents diamètres.
Il est à noter que dans le cas du mouillage, la laine minérale perd ses propriétés, elle doit donc être imperméabilisée et protégée avec des couvertures galvanisées. Par conséquent, malgré le faible coût du matériau, ce n’est pas le plus rentable, surtout s’il est nécessaire d’isoler une grande partie du pipeline.
Astuce! La laine minérale est une excellente isolation phonique des tuyaux d’eaux usées, en particulier des colonnes montantes en plastique.
Isolation en caoutchouc

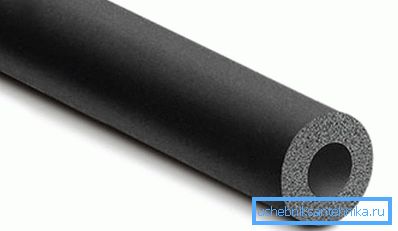

L'isolation en caoutchouc pour les tuyaux est utilisée comme isolant. Le plus souvent, il est distribué sous forme de tubes vides. Pour isoler les tuyaux de gros diamètre, utilisez des feuilles de caoutchouc avec une couche adhésive qui enveloppe le pipeline.
La portée d'une couverture en caoutchouc est assez étendue.
Le plus souvent, il peut être trouvé dans les types de pipelines suivants:
- Systèmes de ventilation de tuyaux;
- Réseau de chauffage;
- Systèmes d'approvisionnement en eau;
- Oléoducs, etc.
Ce matériau est largement utilisé en raison des propriétés suivantes:
- Étanchéité à la vapeur d'eau;
- Faible conductivité thermique;
- Sécurité incendie;
- Élasticité;
- Résistance à toutes les influences atmosphériques;
- Installation facile, afin que vous puissiez isoler le pipeline de vos propres mains.
Ces propriétés sont dues à l'étendue du matériau. Il faut dire que le caoutchouc peut également être utilisé pour insonoriser les tuyaux d’égout.
Isolation anti-corrosion en polyéthylène
L'isolation anti-corrosion en polyéthylène est une coque combinée composée de plusieurs couches. Comme dans le cas du PPU, la protection des tuyaux avec ce matériau est réalisée dans les conditions des ateliers de production. Ceci est conseillé car cela permet d'éviter la corrosion, dans le cas de structures de montage par mauvais temps.
Comme ce nom n’est pas difficile à deviner, ce matériau est conçu pour protéger l’acier de la corrosion. Il est utilisé dans les canalisations souterraines.
En règle générale, les isolants en polyéthylène sont utilisés pour les oléoducs et les gazoducs. Pour l'isolation des réseaux au niveau des ménages, il est plus judicieux d'utiliser une gaine en mousse de polyuréthane, ou un autre matériau, parmi ceux mentionnés ci-dessus.
Ici, peut-être, tous les principaux types d’isolation, qui à notre époque étaient le plus souvent utilisés pour la pose de canalisations.
Conclusion
Il existe aujourd'hui un grand choix de matériaux isolants pour les pipelines. Cela vous permet de résoudre avec leur aide une variété de tâches lors de la pose de différents types de pipelines. Par conséquent, l’isolation des tuyaux est sélectionnée conformément aux exigences qui leur sont associées dans l’un ou l’autre cas.
À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
