L'auto-installation de tuyaux en métal-plastique est une

Les conduites d'eau métalliques deviennent un signe d'archaïque. Les technologies modernes représentent une masse d'analogues à partir de matériaux bon marché, pratiques et légers. La durabilité et le respect de l'environnement des plastiques métalliques dans les systèmes d'approvisionnement en eau et de chauffage lui ont valu une popularité méritée. L'installation responsable des tuyaux en métal garantit la durabilité et le bon fonctionnement des pipelines.

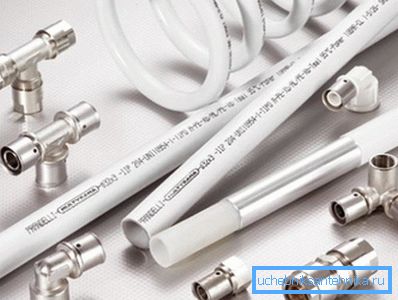

Les tuyaux en métal sont pratiques et assez élégants.

Des tuyaux en métal dans la maison - un bon présage

Les tuyaux métalliques ont une structure complexe: surface interne en polyéthylène, revêtement en aluminium et plastique externe, collés ensemble. La variété des matériaux utilisés confère aux tuyaux des propriétés uniques: la couche d'aluminium les rend plastiques et les polymères résistent efficacement à la corrosion et à l'encrassement biologique.

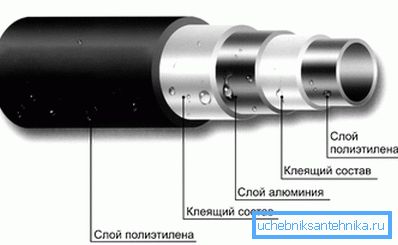

La structure du pipeline métallique

Les avantages visibles de ces tuyaux comprennent un coût abordable et une installation simple. Ils résistent à des températures de l’eau de 95 ° C, à des pressions pouvant aller jusqu’à 10 atm.

Ajustement discord

La technologie d'installation de tuyaux en métal-plastique implique l'utilisation de raccords pour créer un système complexe de conduites d'eau - tournants, branches, raccordements de différents diamètres ou connexions au système métallique.

Raccords à compression

Les connexions sont peu coûteuses, réutilisables et faciles à installer. Mais ils ne peuvent pas être utilisés dans le système de sols chauds et fermés dans les murs. Un pull-up périodique leur donne un accès gratuit (trappes).

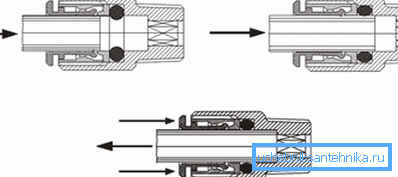

Schéma de raccordement avec raccord instantané

La bague de serrage doit comporter des joints toriques sur la tige et les joints diélectriques.

La procédure d'installation implique plusieurs opérations.

  1. Un long écrou est empilé sur le tuyau..
  2. Nous mettons l'anneau à sertir - collet. S'il est conique, le tuyau est inséré dans une ouverture plus étroite.
  3. Une tige est insérée dans le tuyau lui-même (il est préférable d'utiliser du lin avec un produit d'étanchéité ou de remorquage).
  4. L'écrou borgne se déplace vers le corps de la pièce.
  5. Le raccord est fixé avec une clé, l'écrou est serré avec la seconde.
  6. Les tests du système fini sont effectués conformément aux normes SNiP 3.05.01.85. .

Faites attention! Ne soyez pas zélé, il vaut mieux ne pas desserrer la noix que de tirer. Lors de la vérification des fuites du système, une telle faille est facile à corriger.

Composé pressable

Diffère en haute fiabilité et une possibilité d'utilisation dans les systèmes fermés. L'installation prend un peu de temps, mais nécessite certaines compétences. Une telle installation de tuyaux en métal-plastique est durable et ne nécessite pas d'entretien préventif.

Raccord à sertir simple qui relie les tuyaux de manière sécurisée

Les raccords de tuyauterie pressés ne peuvent être utilisés qu'une seule fois, de sorte que pour éviter les pertes, vous devez posséder une expérience minimale de ces pièces.

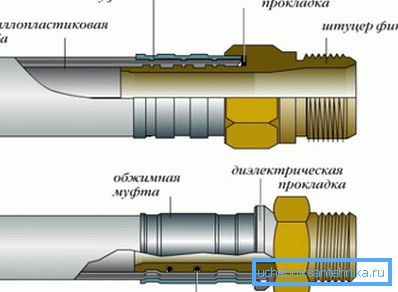

Conception de connexion de presse

L'assemblage des raccords à sertir est simple.

  1. Vérifiez l'ensemble des pièces - qu'il y avait des joints d'étanchéité et des joints d'étanchéité.
  2. Au bout du tuyau est mis sur la tige.
  3. Vérifier que le tube était visible dans les fenêtres de contrôle signifie qu’elle est bien habillée.
  4. En ouvrant la poignée de la presse à 180 °, insérer les gaines correspondant au diamètre du tuyau.
  5. Insérez l'extrémité du tuyau avec le raccord installé.
  6. Fermez la poignée de la pince jusqu’à défaillance, le sertissage n’est effectué qu’une seule fois.

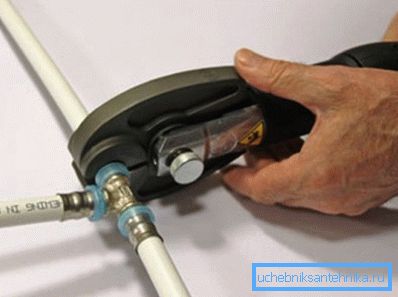

La photo montre le principe de fonctionnement des acariens de la presse.

Faites attention! Ne pas économiser sur la qualité. Des pièces légères, des marques floues, un manchon en métal fin peuvent indiquer un faux.

Les instructions prévoient l’essai des systèmes de plomberie et de chauffage finis conformément aux normes SNiP 3.05.01.

Option à la poussée

La connexion la plus simple est basée sur le principe de l'auto-verrouillage. Une technologie exceptionnellement fiable vous permet de cacher le système dans le mur et de couler du béton. Les «poussées» peuvent être réutilisées, elles résistent aux températures extrêmes et à la corrosion, et l'installation ne nécessite aucun outil et est instantanée. La filature est autorisée.

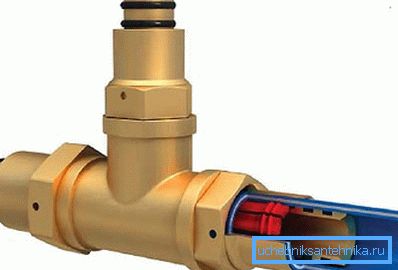

Méthode de poussée incroyablement simple

La technologie push étant encore nouvelle, le prix de ces composés est assez élevé. Cependant, la facilité d'installation et la rapidité d'installation vous permettront de fermer les yeux sur ce moment agaçant.

Faites attention! La connexion après l'assemblage ne peut pas être touchée pendant 3 heures. Pendant ce temps, les joints sont parfaitement adaptés à la forme du tuyau.

Boîte à outils

Une variété de raccords nécessitent la même préparation des bords du tuyau pour fonctionner. L’outil pour l’installation de tuyaux en métal et plastique n’est pas très diversifié et nécessite la présence d’un ruban à mesurer, d’un coupe-tube, d’un dispositif de sélection du visage et d’un étalonneur. Une clé à vis / clé est nécessaire pour les raccords à vis et une pince à sertir pour les raccords à sertir.

Avant le raccordement aux tuyaux, des opérations standard sont effectuées:

  1. Balisage.
  2. Un coupe-tube coupe un fragment du tuyau en tenant compte de l'entrée du raccord.
  3. Lorsque le tuyau est déformé, son alignement (étalonnage) est effectué.
  4. Le chanfrein interne est retiré par le chanceleur et le chanfrein externe est supprimé.

Les outils restants sont utilisés en fonction du type de connexion.

Les outils nécessaires élèvent le travail d'amateur à un niveau professionnel.

Résultats épinglés

Sous forme prête, tout système d'approvisionnement en eau doit être en outre fixé. Les clips sont disponibles dans différents diamètres et sont extrêmement faciles à installer. Ils sont fixés avec des vis / chevilles. La distance optimale entre eux, ce qui empêchera le tuyau de s'affaisser - 1 m.

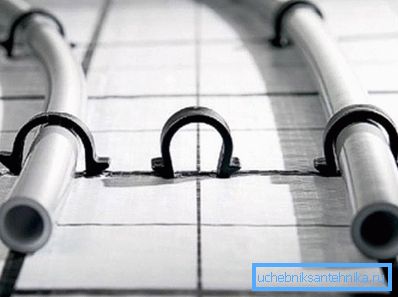

Les clips fixent solidement le tuyau

Kinks ne sont pas effrayants

La technologie d'installation de tuyaux en métal et plastique vous permet d'économiser sur les pièces de raccordement en pliant à plusieurs reprises le pipeline avec:

  • sèche-cheveux;
  • les ressorts;
  • cintreuse de tuyaux;
  • les mains

Le sèche-cheveux, chauffant (légèrement!) La surface en métal-plastique le rend plus plastique. Le pli peut être fait en un seul mouvement. Des ressorts spéciaux, insérés dans le tuyau, conservent sa forme et facilitent le processus. Pour cette raison, l'installation d'un tuyau en métal-plastique avec vos propres mains peut être effectuée avec un nombre minimum de raccords.

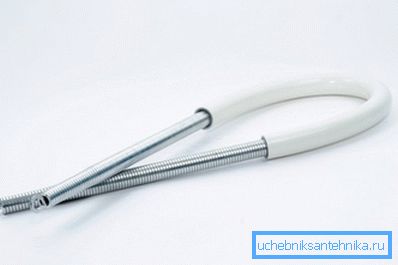

Flexion printanière délicate

La cintreuse pour plier les tuyaux ne nécessite pas de compétences particulières - il suffit de régler l'angle de pliage et, en plaçant la section de tuyau souhaitée, fermez les poignées.

Le pliage manuel est réalisé en plusieurs étapes.

  1. Au point de plier, enroulez le tuyau autour de nos paumes. Les pouces servent d’arrêt, sont situés le long du tuyau et en contact.
  2. Pliez légèrement le tuyau.
  3. Les paumes s'éloignent du centre et répètent le mouvement de flexion.

Les manipulations sont répétées jusqu'à atteindre le rayon souhaité.

Avec un coup de poignet, le tube lisse se transforme en une courbe

À la fin

La principale difficulté que rencontrent de nombreuses personnes lors de l’installation de tuyaux en métal-plastique est la fiabilité et l’étanchéité des joints. Les méthodes d'installation décrites dans l'article vous permettront d'effectuer le câblage dans l'appartement rapidement et efficacement. La vidéo de cet article détaille la connexion avec un raccord à collet.
