La nécessité d'un pipeline supplémentaire: comment installer

Parfois, il est nécessaire de connecter des lignes ou des vannes supplémentaires, des raccords à un pipeline existant, ainsi que d'effectuer des réparations urgentes. Dans ce cas, la barre dite latérale est effectuée.

En fonction du type de réseau d'ingénierie auquel vous vous connectez, les méthodes du dispositif de raccordement sont différentes, nous en discuterons dans cet article.

Insertion dans les réseaux existants

Le matériau constituant le pipeline est également déterminant pour le choix de la méthode de connexion aux réseaux d’ingénierie existants. Bien sûr, le moyen le plus simple et le plus efficace consiste à souder le tuyau de dérivation à la conduite principale, mais pour cela, vous devez couper l'alimentation en eau, pour laquelle vous devrez vous adresser aux services d'urgence.

Plomberie

Souvent, la question concerne la performance du travail sans déconnecter les utilisateurs finaux, de sorte que le soudage classique et d'autres techniques ne sont pas efficaces ici. Réfléchissez à la manière de percuter une conduite d’eau sous pression, c’est-à-dire sans couper l’eau du réseau.

Quand il est nécessaire d'effectuer un travail, comme disent les experts "sous l'eau":

• De telles situations peuvent se produire lorsque les dispositifs de verrouillage (vannes) sont défaillants, ce qui interrompt l'alimentation en eau de la section réparée ou reconstruite du pipeline.
• Lors du raccordement de l'alimentation en eau d'une maison privée située sur l'autoroute centrale.

Attention! L’insertion de conduites d’eau privées dans l’alimentation en eau centrale n’est réalisée qu’après coordination avec le système d’alimentation en eau de la municipalité. Dans le cas de manipulations non autorisées, vous pouvez être soumis à de lourdes amendes.

Réseaux extérieurs

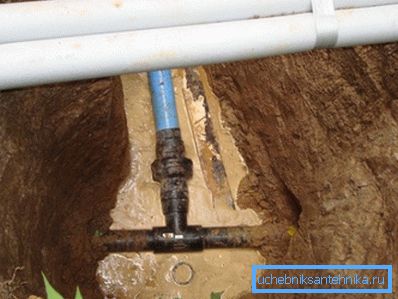

La connexion est faite dans le puits d'eau le plus proche de l'une des manières possibles pour une situation spécifique:

1. À condition que l'alimentation en eau soit fermée:

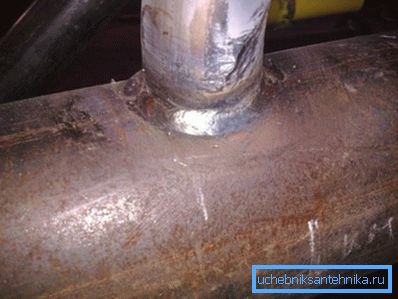

2. Avec l'utilisation de la soudure.
3. Avec l'aide de raccords de connexion sur le conduit central monté lors de son installation.
4. Sous pression - insérer dans le tuyau sans soudure avec une pince:
5. Classique - à partir de deux bandes métalliques avec des éléments de couplage sur les bords.
6. Enveloppe en caoutchouc.
7. Selles en métal.
8. Bride

Pour votre information! N'importe lequel de ces colliers peut être utilisé avec des tuyaux en fonte, en acier et en amiante-ciment. L'exception concerne les tuyaux en PVC, pour lesquels il existe des dispositifs spéciaux.

Voyons comment, dans la pratique, se déroule dans la conduite d'eau. Le travail est simple, il est tout à fait accessible à faire soi-même, mais sous réserve du respect des mesures de sécurité et sans perturber la séquence des opérations.

Voici une instruction pas à pas pour coupler le couplage pour le raccordement suivant:

• La section de l’alimentation en eau centrale, prévue pour le cadre, est dégagée de la couche isolante et nettoyée avec soin. Le diamètre de la sortie est bien entendu beaucoup plus petit que le tuyau principal.

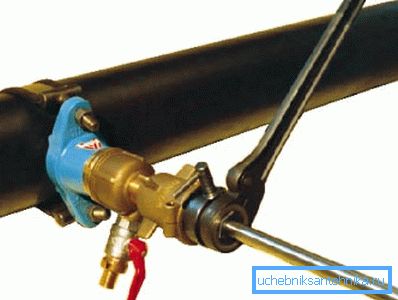

• Une pince avec une bride et un tuyau de dérivation est installée sur la ligne. Une vanne est fixée à la bride et un équipement de forage spécial y est associé.
• Lorsque la vanne est ouverte, la taille requise de la fraise est passée à travers elle et le presse-étoupe de la bride aveugle (les produits tranchants permettent de faire des trous beaucoup plus facilement et rapidement). À la fin du forage, la fraise est immédiatement retirée.
• Ensuite, le loquet est verrouillé et vous pouvez démonter la plate-forme pour le forage.
• Lorsque l'insert dans le tuyau sous pression est terminé, l'isolation du tuyau principal doit être restaurée.

Alimentation en eau interne

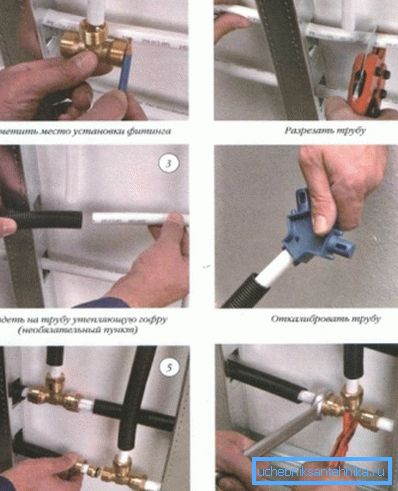

Lorsque l'appareil est dévié sur le système d'alimentation en eau interne, un tube est inséré dans le tuyau à angle droit en installant un té. Pour des travaux similaires sur des canalisations en acier, nous avons utilisé des travaux de soudage.

Mais maintenant, ils se fondent dans l’arrière-plan de leurs homologues en plastique. L'insertion dans le tuyau en polypropylène s'effectue en extrayant la longueur requise du tuyau du conduit par simple découpe.

La zone retirée doit respecter scrupuleusement les paramètres du té qui prendra sa place. Cette procédure peut être gênée par la proximité du pipeline avec les murs du bâtiment.

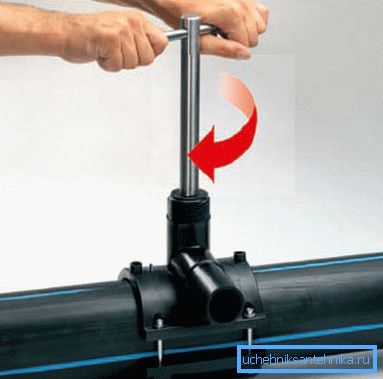

Comment percuter un tuyau en polypropylène d'une manière plus simple? Pour cela, une méthode a été conçue qui ne nécessite pas de couper le système d’alimentation en eau existant.

Pour cela, vous avez besoin de:

• Prenez un morceau de tuyau du même diamètre que le tuyau d’alimentation en eau avec un tuyau de dérivation pour un drain vers une autre conduite.
• Le tuyau est coupé le long et, comme la deuxième peau, porté sur la section du conduit existant au bon endroit après le forage.

Note! Pour une coupe plus simple, vous devez utiliser un étau dans lequel un produit rond est facilement serré, il ne glissera pas des mains.

• L'étanchéité de la connexion de la buse et du conduit est réalisée avec un mastic non durcissant.
• La garniture est serrée des deux côtés du tuyau de dérivation avec des colliers de serrage avant de faire sortir le mastic de dessous.
• Ensuite, une conduite d’alimentation en eau supplémentaire est raccordée à la buse.

Les spécialistes appellent un tel collier de serrage à mortaise pour une bride curviligne.

Eaux usées

À ce jour, en termes de réparation sur place ou de reconstruction partielle, un insert est utilisé dans une canalisation d'égout en fonte à l'aide de produits plastiques modernes.

Faites attention! Un encastrement de haute qualité dans le tuyau d'égout en fonte des pièces individuelles prolongera la durée de vie d'un système de drainage encore tout à fait approprié, sans remplacement complet et coûteux du système de drainage. Cependant, vous devez d'abord contacter les spécialistes qui doivent évaluer la surface allouée à la restauration. Dans certains cas, le remplacement par insertion n'élimine pas le problème du système d'égout, mais ne fait qu'aggraver la situation.

L'algorithme pour la fabrication de mélanges fiables et durables de plastique et de fonte:

• Avant de percuter le tuyau d'égout, il est nécessaire d'inspecter et de démonter les vieux tuyaux de la colonne montante avec beaucoup de soin.
• S'il est impossible de le faire avec précaution à l'aide d'outils de plomberie ordinaires (clé à molette, clé à gaz), utilisez une rectifieuse (rectifieuse angulaire) et coupez simplement les tuyaux au bon endroit.
• Une fois les travaux de démontage terminés, nous effectuons les mesures et sélectionnons les raccords requis.

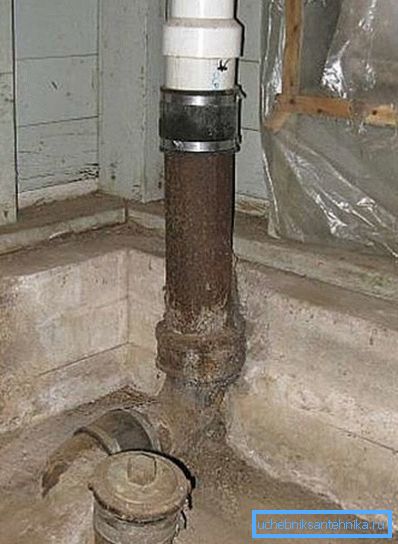

• Si le système de drainage existant est connecté à la prise, vous pouvez utiliser un adaptateur en caoutchouc spécial allant de la fonte au plastique.

Astuce! Il est maintenant possible d'acheter dans n'importe quelle quincaillerie des pièces en plastique du système d'égout. Le prix de tels produits est bas et assez abordable pour absolument tous les acheteurs.

• La vieille cloche est soigneusement débarrassée des couches pérennes. L'adaptateur en caoutchouc est enduit de colle et de mastic et placé dans une douille en fonte, puis un tuyau en plastique est inséré. Il est nécessaire d'attendre le durcissement du mastic pour ensuite utiliser et vérifier l'efficacité du système d'égout.

L'insertion dans le tuyau d'évacuation du système d'évacuation est effectuée pour l'installation d'une vanne spéciale pour la ventilation et le contrôle de la pression dans le système d'égout. Comme vous le savez, cela améliore les performances du système et réduit le nombre de blocages formés.

Conclusion

En général, le processus décrit ci-dessus nécessite une préparation minutieuse, car certains systèmes de canalisation sont dans un état très dégradé, toute perturbation entraînera une défaillance. Par conséquent, sans un spécialiste inspectant le site sur lequel vous allez travailler, nous ne vous recommandons de rien faire (voir aussi l'article Tuyaux déformés à froid: normes et technologie de production).

Cela peut mal se terminer, non seulement pour vous, mais aussi pour les voisins innocents qui se retrouveront sans eau. Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
