Le cadre de la maison de la pipe de profil

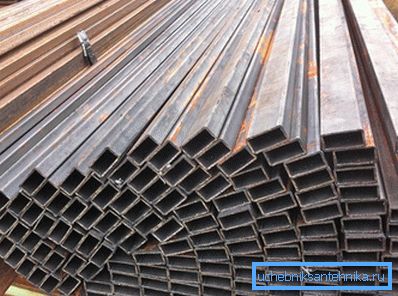

Les tuyaux profilés sont un matériau durable adapté à la création d'un cadre de maison. Ce matériau avec les outils nécessaires vous permet de plier, couper et installer vous-même. Le bâti de la maison à partir du tuyau profilé se monte facilement même en l’absence de compétences professionnelles en construction.

Travaux préparatoires

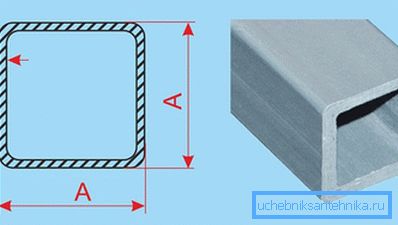

Après avoir conçu une maison avec un châssis en forme de tuyaux, il est nécessaire de choisir la section transversale des tuyaux et leur nombre à l’aide de l’un des nombreux calculateurs de construction. Il est nécessaire de prendre en compte tous les éléments structurels qui seront utilisés lors de l’installation de l’ossature des murs extérieurs, des cloisons séparant les pièces, des sols et du toit, ainsi que des poutres de plancher et des moulures inférieures. La fixation des éléments de construction doit être effectuée à l'aide d'une machine à souder.

Astuce! Lors des travaux de soudage, il ne faut pas oublier que leurs performances médiocres peuvent nuire à la résistance, à la fiabilité et à l'intégrité de la maison elle-même. De plus, avec l'aide du niveau, il est nécessaire d'exercer un contrôle constant sur la verticalité et l'horizontalité des éléments structurels montés.

La structure en métal, faite de tuyau en forme, est relativement légère, de sorte que la fondation de la maison peut être en bloc ou en pile. Une fois que la fondation aura pris toute sa vigueur, il sera possible de procéder à la construction de la charpente de la maison.

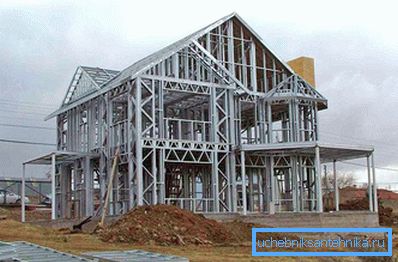

Le processus de construction du cadre de la maison à partir du tuyau de profil

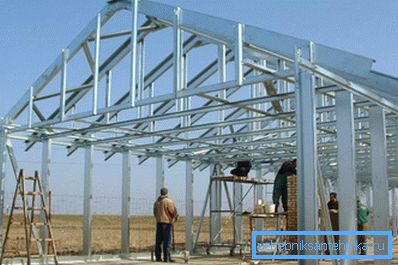

Le cadre de la structure principale des tubes profilés est monté en plusieurs étapes:

1. La tuyauterie est faite dans la partie inférieure, qui est reliée à la fondation de pieu à l'aide de la soudure.
2. La fixation des crémaillères aux angles se fait par la même soudure. Les paniers sont soudés aux éléments de la garniture inférieure.
3. La fixation des crémaillères dans le sens vertical le long du contour des murs extérieurs s’effectue par incréments correspondant à la taille du matériau qui sera utilisé pour le revêtement mural. La distance peut être inférieure de plusieurs centimètres à celle calculée.
4. Le dispositif de garniture supérieure est réalisé en fixant les supports les uns aux autres par soudage.
5. Le renforcement de la structure de soudage à partir du tube profilé est réalisé par cerclage avec des tubes entretoises. Cette étape augmentera la fiabilité de la conception.

Astuce! Il est recommandé d’élaborer des éléments de roulement soumis à des charges importantes, tels que des montants verticaux ou des fragments de la garniture inférieure, à partir de produits de tuyauterie d’une épaisseur de 0,8 cm et d’une section de 10,0 × 10,0 cm. 0 cm

Plus loin dans le processus d'assemblage, le retard sera mis en place des mêmes produits, qui deviendront dans un proche avenir la sous-base du sous-plancher. Les retards sont enregistrés à l'aide d'un poste de soudage. Ils sont soudés aux éléments du niveau inférieur. Afin que la surface du sol ne vibre pas lors de la marche, le pas entre les retards doit être d'environ 0,5 m.

Ensuite, il arrange le cadre du plafond de la maison à partir d'un tuyau en forme avec ses propres mains entre les étages. La structure de cette structure à ossature comprend des poutres latérales fixées aux murs, des tubes profilés se chevauchant, sur lesquels le lattage sera fixé au fond. Le revêtement de plafond sera fixé à la caisse.

Astuce! La distance entre les poutres de plafond doit pouvoir supporter de manière fiable la charge résultant de la redistribution du poids des articles ménagers et des personnes en amont. Le pas optimal sera de 0,5 m.

L’installation ultérieure est effectuée dans l’ordre suivant:

1. Les éléments de profilés de tuyaux à l’aide de la machine à souder sont fixés à la tuyauterie supérieure de la structure parallèlement aux parois externes de la structure.

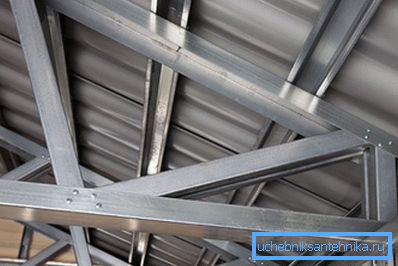

2. À l’avenir, ce sera au tour de l’installation des systèmes de chevrons. Le toit peut être fabriqué d’abord séparément de la charpente, ou vous pouvez immédiatement construire la partie supérieure de la maison. S'il est conçu pour construire le toit à partir de matériaux de toiture légers, il sera plus pratique et plus rapide de souder la construction du plafond à partir des fermes ci-dessous et, en la soulevant vers le haut de la structure, de la lier avec la même construction soudée.
3. Si le toit est fait d'ardoise ordinaire, de tuiles métalliques ou d'autres matériaux plus lourds, la construction des chevrons devra être faite d'éléments tubulaires d'une section importante. Cela signifie qu'il sera très difficile de soulever un toit aussi lourd. Conclusion - les travaux sur l'appareil tel qu'un toit doivent être effectués en hauteur.
4. Mauerlat, qui constitue la base du toit, est également constitué d’un canal de section importante, car la structure porteuse du toit lui sera soudée. Les tubes profilés sont utilisés pour les éléments restants du toit - patins, poutres, chevrons et autres pièces.

Astuce! Les maisons, qui reposent sur une construction à ossature de tubes profilés, comportent de nombreux ponts thermiques. Par conséquent, une attention particulière doit être accordée à l'intempérisation de la maison. En plus de l'isolation thermique du cadre, il peut être traité avec Penoizol.

La maison, construite sur la base de la construction de tubes profilés, est une structure originale, qui n’est pas souvent construite.
