Les principaux types de conduites d'eau: comprendre les

L’organisation de tout système d’alimentation en eau dans une maison privée ou un appartement commence toujours par la sélection de tuyaux adaptés au futur système d’alimentation en eau. Ensuite, le travail avec les raccords est effectué, les processus de collage et de soudage sont effectués, l'alimentation en eau elle-même est posée et installée. Différents types de conduites d’eau conviennent à différents objectifs. Vous devez donc connaître leurs caractéristiques techniques de base et leurs capacités pour vous aider à faire le bon choix.

Pour le système de plomberie, il est préférable de choisir des matériaux faciles à manipuler, c’est-à-dire de faire toute la tuyauterie nécessaire de vos propres mains.

Types de tuyaux utilisés pour l'alimentation en eau intérieure et extérieure

Les principaux types de conduites sont des conduites d’eau en métal, et les caractéristiques d’installation de ces éléments dépendent directement des propriétés des matériaux utilisés. Ces tuyaux sont universellement installés dans les appartements résidentiels, ils ont leurs avantages et leurs inconvénients, dont tout le monde a conscience.

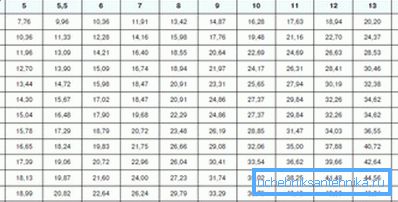

Si vous avez décidé de modifier votre système et de commencer à sélectionner des composants, vous aurez besoin d'un tableau spécial des dimensions des conduites d'eau. Son utilisation est assez simple, l’essentiel est que vous ne perdiez pas en taille.

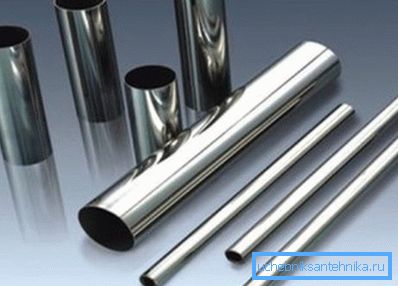

Tuyaux d'acier

Tuyaux en acier - il s’agit d’une version durable, peu coûteuse et surtout fiable de la plomberie. Presque dans tous les appartements urbains, presque tous les élévateurs sont fabriqués avec ce matériau.

Tous les radiateurs de chauffage sont montés à partir de tuyaux en acier. Le principal inconvénient de ce matériau est sa sensibilité à la corrosion. Pour éviter les dommages, ils sont spécialement appliqués revêtement de zinc. Pour une protection maximale, le zinc est appliqué à l'intérieur et à l'extérieur.

La durée de vie des conduites d'eau en acier atteint plusieurs décennies, à savoir 30 à 40 ans. Les buses ayant une conductivité thermique élevée, les conduites d’eau froide «transpirent» souvent.

Il existe trois manières principales de connecter ces éléments du système d’alimentation en eau:

1. embrayage,
2. soudé,

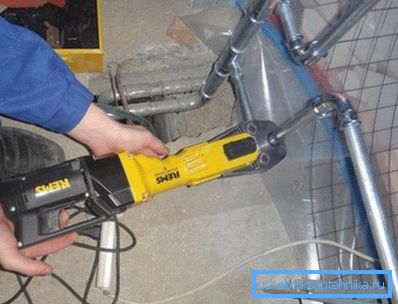

3. avec raccords spéciaux.

Si tous les éléments sont galvanisés, seule la dernière option peut être utilisée, car le soudage peut gravement endommager la couche anti-corrosion.

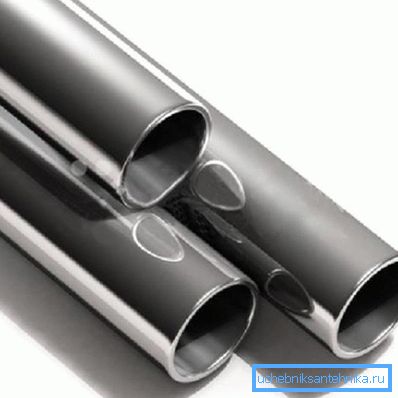

Tuyaux en fonte

Les tuyaux en fer, contrairement à l'acier, sont capables de résister à la corrosion, mais il convient de comprendre que ce matériau est assez lourd (c'est son principal inconvénient). Les tuyaux en fonte ont généralement des murs épais.

Ces tuyaux peuvent être utilisés en toute sécurité dans les systèmes d’égouts et d’alimentation en eau. La durée de vie des tuyaux en fonte de 80 à 100 ans. Les douilles et les joints d'étanchéité sont utilisés en tant que joint de tels éléments.

En fonction de la masse, on distingue les types de conduites d’eau suivants:

• Moyenne;
• Lourd;
• Très lourd

Une couche anticorrosion spéciale - un émail au silicate est appliqué sur ces tuyaux. Les tuyaux sont très résistants, ils résistent aux températures extrêmes et ont un faible coefficient de dilatation.

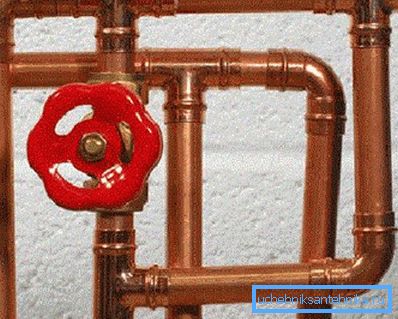

Tuyaux de cuivre

Les diamètres des conduites d'eau en cuivre peuvent être différents, chaque diamètre étant utilisé à des fins spécifiques. Pendant très longtemps, les tuyaux fabriqués avec ce matériau ont remporté le titre d'élite. Dans les conditions les plus défavorables, le réseau d'égout aura une durée de vie de 70 ans.

Le cuivre ne se détériore pratiquement pas, c’est-à-dire que les éléments de l’approvisionnement en eau ne changent pas leurs qualités de travail. Séparément, il convient de noter les propriétés bactéricides du métal, c’est très important, car de l’eau potable coule dans les tuyaux.

Si vous avez des tuyaux de cuivre installés dans votre maison, il n’est pas nécessaire d’utiliser des filtres rigides pour les tuyaux d’eau. Le cuivre n'est pas exposé aux rayons ultraviolets, il ne craint pas les changements de pression atmosphérique.

Faites attention! Plage de température de travail - de moins 200 à plus 500 degrés Celsius. Le cuivre n'est pas sujet à la corrosion.

Les tuyaux en cuivre constituent une base idéale pour le système de chauffage, ainsi que pour l’eau chaude et froide. L'installation de ces buses est simple, les éléments sont assez flexibles, faciles à souder, ils sont parfaitement sciés.

L'un des principaux moyens de les connecter est le soudage à haute température. La soudure à ces fins est choisie argent-bronze. La méthode d'installation la plus pratique implique l'utilisation de raccords de tuyauterie. Le seul inconvénient de ces connexions est le prix élevé qui peut faire fuir de nombreux acheteurs potentiels.

Afin de concevoir et d’organiser correctement un système d’alimentation en eau, il est nécessaire d’examiner de près les différentes tailles de conduites d’eau en métal, en comparant leurs performances, leurs caractéristiques techniques et esthétiques.

Astuce! Le choix du type de conduite dépend de son objectif: il est prévu de mettre en place un système d'alimentation en eau interne ou il est nécessaire d'installer une communication externe.

Il existe de nombreuses options pour résoudre ce problème, aussi la question doit-elle être élaborée en détail, cela vous permettra d'éviter un certain nombre d'erreurs inutiles et de coûts monétaires inutiles.

Principales caractéristiques techniques des conduites d'eau

Les réseaux d'approvisionnement en eau et d'assainissement sont divisés en deux grands groupes:

• Réseaux extérieurs;
• Réseaux de type interne.

Les deux options impliquent l'utilisation de conduites sous pression, conçues pour fournir de l'eau chaude et froide à travers elles, sous une pression appropriée.

Les principaux paramètres des conduites d’eau comprennent les paramètres suivants:

• Haute résistance à la corrosion;
• Résistance chimique;
• Longue durée de vie;
• Résistance aux changements de température soudains;
• Bande passante élevée.

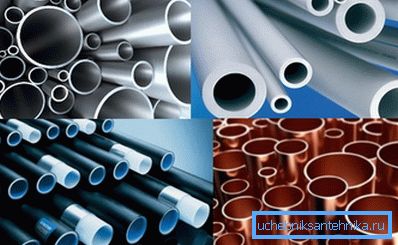

Les éléments de plomberie ont une classification et des matériaux spéciaux.

Il convient de noter les points suivants:

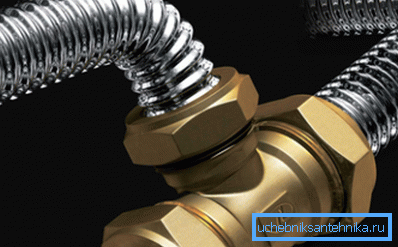

• Métallique (discuté ci-dessus). Dans cette vue, un élément distinct est un tuyau de plomberie ondulé;
• Un polymère;
• Métal-plastique (dans ce mode de réalisation, les matériaux polymères sont combinés avec des éléments métalliques).

Tailles des éléments métalliques d'un système d'approvisionnement en eau

Les dimensions des conduites d’eau en mm sont considérées comme traditionnelles pour nous. Mais dans la pratique, la plupart des tailles sont indiquées en pouces. Ainsi, par exemple, les tuyaux métalliques d'un demi-pouce ont un diamètre interne approximativement égal à 12,7 mm.

Lors de l'installation de tout type de pipeline, ce n'est pas seulement le diamètre interne qui compte, mais aussi le diamètre externe. Cela est dû au fait que sur le mur extérieur, il peut être nécessaire de couper les filetages de tuyaux, qui sont simplement nécessaires pour connecter des sections du système d'alimentation en eau.

Le diamètre extérieur dépend directement du diamètre intérieur et de l'épaisseur de la paroi. Il est égal à la somme D int. plus le double du produit d'épaisseur de paroi.

Il existe actuellement un système spécial de filets de tuyaux, qui sont coupés à la surface extérieure de la paroi de la buse. Pour les filets de tuyau, le diamètre interne est considéré être D à l'intérieur. C'est sur son côté extérieur que le fil est coupé.

Pour les filetages de tuyaux, il est nécessaire d'indiquer séparément la désignation de «tuyaux» après la valeur du diamètre.

Instructions de lecture: 1/2? tuyaux - cela signifie que D int. est égal à 12,7 mm et externe - 20,4 à 20,7 mm.

Les types de tuyaux en acier suivants sont utilisés dans tous les types de systèmes de plomberie:

• Tuyauteries de gaz à l’eau soudées d’un diamètre compris entre 6 et 150 mm;
• Tuyaux huile-eau, sans soudure, épaisseur de paroi de 4 à 9 mm. Ces connexions sont capables de résister à une pression allant jusqu'à 16 atmosphères techniques;
• Tuyaux de dérivation avec une couture en spirale spéciale, qui, en règle générale, sont spécialement conçus pour les parois minces.

Le rapport entre le diamètre et l'épaisseur de paroi des tubes en acier se divise en trois types principaux:

1. ordinaire
2. les poumons
3. renforcé.

Si le pipeline ne comporte aucune exigence particulière en matière de résistance aux valeurs maximales de la pression de travail, vous pouvez alors arrêter votre choix sur un type ordinaire, car ces buses ont un poids réduit et sont faciles à traiter.

Important: les éléments renforcés sont mal reliés par la soudure au gaz, ils nécessitent donc l’utilisation d’outils non standard pour le filetage.

Conclusion

Vous pouvez maintenant répondre de manière indépendante à la question suivante: quelles sont les meilleures conduites d’eau et faire le bon choix, sur lequel reposera la fiabilité de l’ensemble du système à l’avenir.

Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
