Les raccords d'eau sont un élément indispensable lors de

La tuyauterie ou la tuyauterie du système de chauffage de l'appartement ne peut être posée sans connecter des segments individuels de tuyaux. En outre, il est impossible de faire sans virages serrés, ainsi que de ramification du pipeline. Compte tenu de ce fait, nous ne pouvons pas nous passer d’appareils spéciaux - des raccords offrant une connexion fiable et étanche.

Types de raccords

Il est assez difficile de donner une classification complète car beaucoup dépend de la base de la division en groupes.

Par exemple, si vous utilisez la méthode de connexion comme critère principal, vous ne pouvez sélectionner que 2 types de ces périphériques:

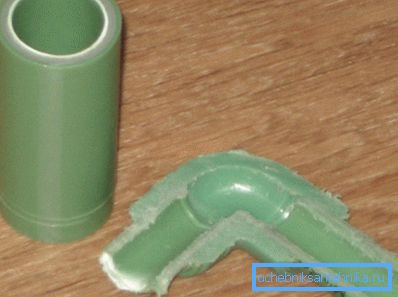

• une pièce - les raccords de tuyaux soudés peuvent être considérés comme un représentant classique de ce groupe. Par exemple, la plomberie en plastique et les raccords fabriqués dans le même matériau (polypropylène) sont simplement chauffés par un fer à souder spécial, puis le tuyau est inséré dans la prise femelle; lorsqu’il durcit, le joint est serré;

• séparable - à titre d'exemple, un joint fileté, si les tuyaux sont en métal, le filetage peut être coupé sur le tuyau lui-même.En outre, des raccords à compression peuvent être utilisés, la connexion avec un écrou borgne est très simple et pratique;

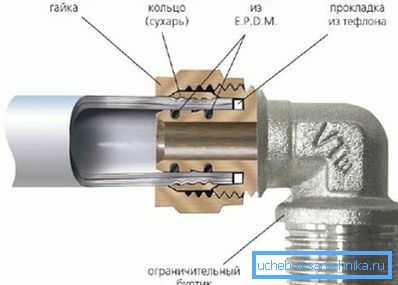

• détachable sous condition - le raccordement, par exemple, de tuyaux en métal et plastique avec un écrou à chapeau et un anneau de sertissage, bien que classés dans la division, mais si nécessaire, ils sont souvent entièrement modifiés.

En ce qui concerne le matériau à partir duquel ces éléments de liaison sont fabriqués, vous pouvez sélectionner:

• métal (le plus souvent nous parlons de modèles en laiton);

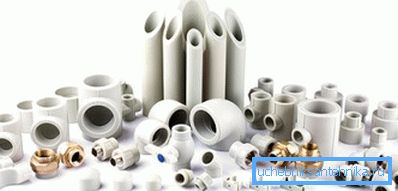

• le plastique - principalement le polypropylène et le polyéthylène sont utilisés pour la plomberie, ainsi que les raccords en plastique;
• combinées, par exemple, dans les sorties d’eau en polypropylène, le corps est en PP, mais la partie interne, celle à laquelle le mélangeur est raccordé, est en laiton.

Quels que soient les modèles utilisés - plastiques, plastiques ou accessoires métalliques - ils peuvent être subdivisés comme suit:

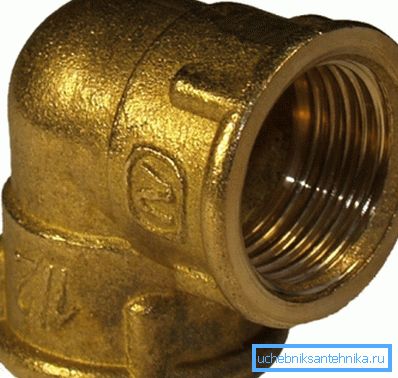

• coins, virages - ils sont utilisés dans le cas où vous devez assurer la rotation du pipeline sous un certain angle. L'angle de rotation change avec un certain pas;

Faites attention! Certains tuyaux, tels que le métal, le métal, peuvent être pliés lors de l'installation. Cela minimise le besoin de connexions et permet une rotation plus douce avec une perte de pression minimale.

• couplage - une section du tube pour une connexion simple des deux extrémités de la canalisation;

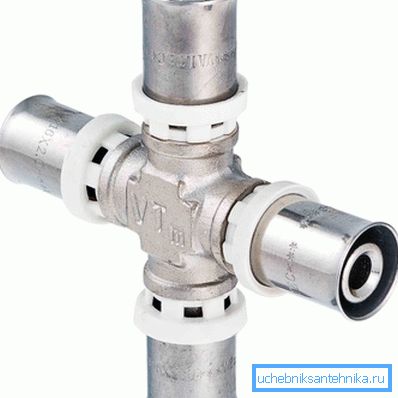

• pour créer un nœud complexe, un élément tel qu'une traverse est utile, et une vanne à boisseau sphérique avec servocommande installée dessus permettra également de réguler le mouvement du flux, si nécessaire, en le divisant en 2 circuits;

• si vous avez besoin de "multiplier" le débit du tuyau principal, des tés sont utilisés - des raccords pour puiser dans le système d'alimentation en eau;
• Vous pouvez également noter une variété de bouchons et d’adaptateurs - ils sont utilisés lorsque vous devez connecter deux tuyaux de différents diamètres.

Brève description des installations maison populaires

Assez souvent, tous les travaux d'installation de plomberie, de chauffage et d'égout dans une maison sont effectués par la personne lui-même. Une brève description des installations utilisées à cet effet ne sera donc pas superflue.

Connexion de tuyau en métal

La solution la plus simple consiste à couper les filets situés aux extrémités des tuyaux et à les raccorder, après avoir réalisé l’enveloppe FUM avec du ruban adhésif ou un câble de remorquage normal. Parfois, le soudage est également utilisé. Le type de connexion à bride à la maison ne s'applique pas.

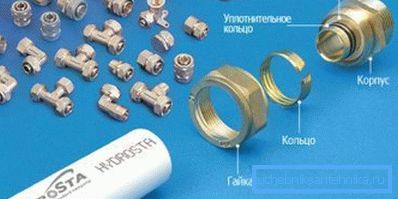

Récemment, les joints utilisant un écrou borgne et un anneau de compression sont devenus plus courants. L'écrou-raccord est simplement posé sur le tuyau, puis la bague de compression, la bague de retenue, les joints d'étanchéité. Ensuite, l’écrou est vissé d’abord avec les mains, puis avec une clé sur la partie filetée.

Faites attention! Si un joint fileté ou soudé est capable de résister à une contrainte mécanique importante, le sertissage ne l'est pas. Le composé peut, si vous le souhaitez, être détruit à mains nues.

Cependant, ce type de connexion de tuyau est populaire. Premièrement, il est peu probable que, dans le processus d’exploitation, il devra résister à des efforts considérables. Et deuxièmement, le prix d'un tel montage dépasse légèrement la barre des 100 roubles, pour le budget familial - la valeur est absolument imperceptible.

Raccords pour tuyaux en plastique

Dans le cas d'une tuyauterie en plastique, il existe également plusieurs options de connexion. Les éléments de raccordement en polypropylène sont fournis pour le raccordement soudé.

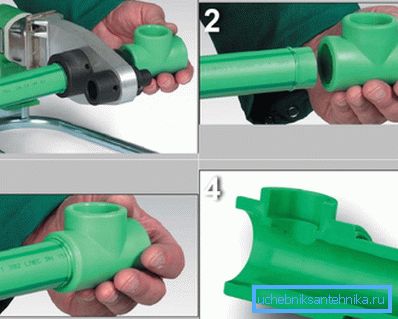

Les instructions pour effectuer un travail ressemblent à ceci:

• le tuyau est coupé, la coupe doit être lisse sans biseaux;
• alors vous avez besoin d'un fer à souder spécial. L'élément chauffant est un peu comme un fer à repasser, sur lequel se trouvent de petites sections de tuyaux métalliques de différents diamètres. Une fois que cette partie est chauffée à la température de fonctionnement, le raccord et le tuyau lui-même sont posés dessus;
• après avoir attendu quelques minutes, le tuyau y est rapidement inséré. Il est important qu'il n'y ait pas de biais. Une partie de la matière plastique en fusion s’exprimera, formant une lunette autour du joint - c’est tout à fait normal.

Assez souvent, des tuyaux en PEHD (polyéthylène basse pression) sont utilisés pour poser la partie extérieure de l’alimentation en eau.

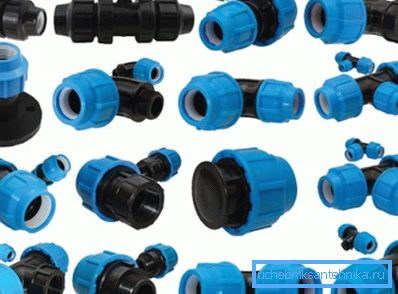

Dans ce cas, le nombre de connexions est minime. Des raccords à compression PND sont utilisés pour l'alimentation en eau. Son dispositif est presque identique aux modèles de sertissage classiques:

• au lieu d'un écrou borgne, un écrou borgne en plastique est utilisé;
• le corps de l'appareil est en polypropylène;
• Pour réaliser un joint serré, des anneaux en caoutchouc sont utilisés.

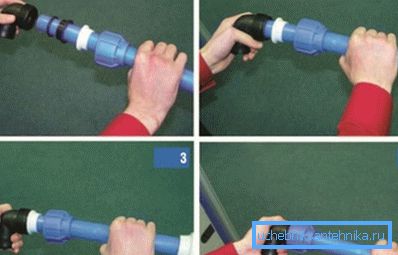

Les extrémités des tuyaux sont raccordées exactement de la même manière que les modèles à sertir classiques. C'est-à-dire qu'un écrou borgne et un joint d'étanchéité sont posés sur le tuyau, puis l'extrémité du pipeline est insérée dans le corps jusqu'à ce qu'elle tombe en panne et l'écrou est vissé sur le filetage.

Faites attention! Le PND étant extrêmement sensible aux rayons UV, il est souhaitable de limiter le temps pendant lequel il reste au soleil.

En ce qui concerne la fiabilité, les raccords en plastique pour l’alimentation en eau ne présentent pas d’inconvénients particuliers. Le seul point faible est la bague d’étanchéité, elle peut parfois provoquer une fuite. Il faut donc périodiquement serrer l’écrou de recouvrement.

Résumant

La pose de tout pipeline est presque impossible sans l'utilisation de raccords. La variété de ces dispositifs vous permet d’organiser un système de toute complexité, tandis que l’installation de cet élément ne posera aucune difficulté. Associé au prix bas et à la fiabilité, cela garantit la demande de raccords de différents types.

La vidéo présentée dans cet article montre un exemple d'installation de plusieurs raccords en HDPE.
