Manières populaires de connecter des tuyaux - un aperçu

Lors de l'installation d'un système de chauffage, d'un système d'égout et d'une alimentation en eau, il est impératif de résoudre le problème du raccordement des tuyaux. Dans ce cas, il est nécessaire de prendre en compte le matériau à partir duquel le pipeline est fabriqué, les conditions du système et de nombreux autres paramètres. En étudiant une variété de méthodes de connexion existantes, il ne serait pas superflu de considérer les options les plus populaires.

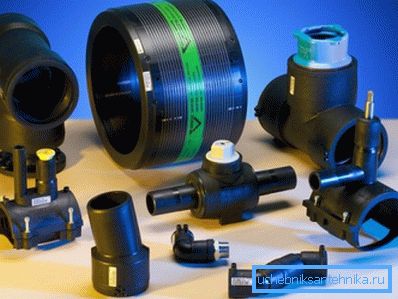

Classification de raccordement de tuyaux

Pour plus de commodité, tous les types de connexions de pipeline sont divisés en 2 grands groupes:

• séparable - il est possible de démonter l'articulation de vos propres mains sans porter atteinte à l'intégrité du matériau. Une connexion filetée peut être considérée comme un exemple classique de ce groupe. Un filetage est coupé aux extrémités des sections de pipeline et, si nécessaire, la jonction peut être facilement démontée.

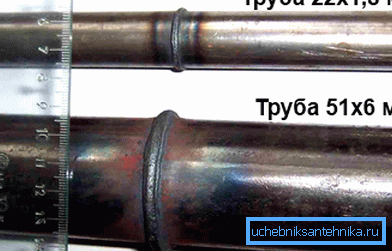

• une pièce - le démontage est possible, mais le matériau du pipeline en souffrira. Un joint soudé peut servir d'exemple dans ce cas. Le soudage du métal ne permettra pas de démonter le pipeline à l'avenir, il ne peut être découpé qu'en morceaux.

La classification proposée est trop générale. Et si, dans le cas d'un joint permanent, il n'y a pas beaucoup d'options (soudage, collage ou socle), il existe plusieurs manières intéressantes dans la catégorie des joints détachables.

Types populaires de connexions de pipeline

Outre le caractère pratique, le choix du type de quai doit également prendre en compte les propriétés des matériaux ainsi que le mode de fonctionnement du pipeline. Par exemple, les eaux usées dans une maison privée fonctionnent en mode sans pression, de sorte que le dock ajusté convient parfaitement.

Mais dans le cas de l'installation du système de chauffage, il faudra quelque chose de plus fiable. Voici les méthodes les plus courantes.

Filetage

Cela peut être considéré comme une méthode classique utilisée il y a plusieurs décennies.

L'instruction n'a pas du tout changé depuis, vous devez agir dans l'ordre suivant:

• le raccord est effectué et une marque est faite sur le tuyau sur lequel il sera nécessaire de couper le fil;

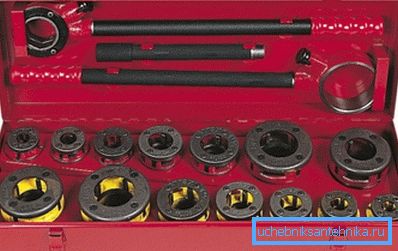

• En fait, sculpté. Pour des raisons de commodité, le pipeline doit être fixé dans un étau, le moindre biais de la plaque lors de la coupe de filets peut provoquer des fuites à l'avenir;

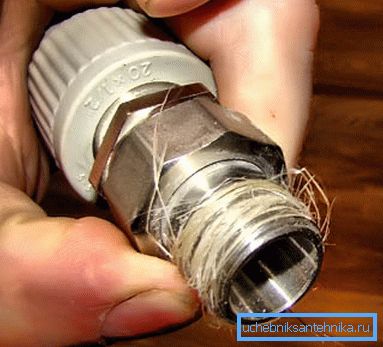

• le rembourrage est effectué - un fil de lin ou un mastic synthétique est simplement enroulé sur le fil. Son prix est minime et l'étanchéité du joint augmente considérablement;

• le filetage est vissé sur le raccord. Le raccordement fileté des conduites appartient à la catégorie des bouchons, ce qui facilite le démontage et le nettoyage de la canalisation.

Faites attention! Le filetage affaiblit légèrement la section transversale. Par conséquent, il est nécessaire d'éviter autant que possible les effets mécaniques sur le joint.

Utilisation du montage par pince (serrage)

L'utilisation d'un tel raccord vous permet même de raccorder des tuyaux de différents matériaux. La connexion est obtenue détachable, ce qui peut également être attribué aux avantages de l'utilisation de raccords à collet.

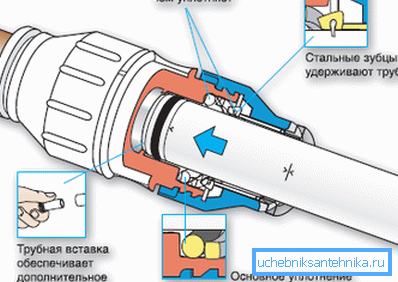

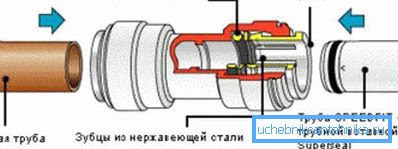

Lorsque vous utilisez une connexion à collet de tuyaux pour raccorder différents matériaux, le joint est étanchéifié à l'aide d'un écrou borgne et d'une bague de compression et, d'autre part, à l'aide d'une collet.

L'amarrage est effectué dans l'ordre suivant:

• un écrou borgne et une bague de compression sont placés sur le tuyau (dans cet ordre);
• ensuite, l'écrou est serré, la bague est déformée et appuie fermement sur l'extrémité du pipeline jusqu'à l'extrémité du raccord;
• par contre, le tube est simplement inséré dans le collet et rentré jusqu’à ce qu’il s’arrête. La conception crée une pression suffisante sur celui-ci, de sorte que la résistance du joint soit garantie.

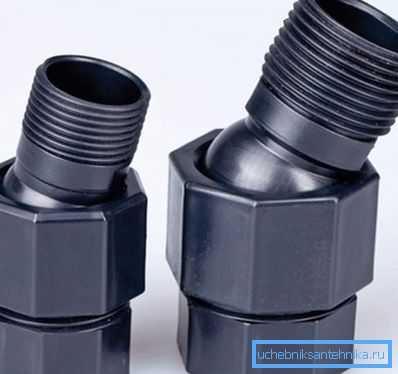

Connexion mobile

Parfois, les raccords standard ne permettent pas d’accoster à l’angle désiré. Dans ce cas, vous pouvez utiliser un tuyau pivotant. Cette méthode de raccordement sera également utile du fait que l’angle d’inclinaison peut être facilement modifié sans démanteler une partie du pipeline.

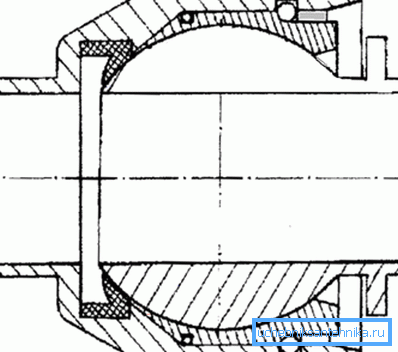

De telles attaches sont vendues déjà assemblées et la mobilité est obtenue grâce à une construction inhabituelle de la douille. La cloche elle-même est assez large et la partie du tuyau qui y est placée a une forme sphérique. L'espace entre l'extrémité du pipeline et la surface interne de la douille est rempli d'inserts en caoutchouc et d'une couche de lubrifiant.

Faites attention! La ressource de ce type d'amarrage est limitée (le fabricant indique le nombre de tours garanti), vous ne devez donc pas plier ou déplier inutilement le pipeline.

Quant à l'angle de rotation, il est généralement compris entre 40 et 50?. Les grands angles de braquage compliquent la conception de la pièce tournante et compromettent l'étanchéité du joint. Le transport de liquides corrosifs réduit considérablement la durée de vie de la charnière.

Tuyau haute pression

Il n’est guère nécessaire de travailler à haute pression chez soi (la pression dans le système d’alimentation en eau ne peut être considérée comme telle). Mais dans l'industrie, les liquides sont souvent soumis à une pression considérable, ce qui impose des exigences plus strictes pour les joints.

Les raccords de tuyauterie à haute pression avec un grand nombre de tours et les raccords installés à ces endroits auront un faible degré de fiabilité par rapport à un pipeline comportant un nombre de tours minimal.

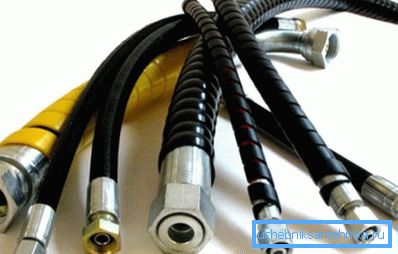

Pour résoudre ce problème, les flexibles haute pression sont souvent utilisés. Extérieurement, un tel manchon ressemble à un tuyau en caoutchouc ordinaire muni de raccords métalliques des deux côtés.

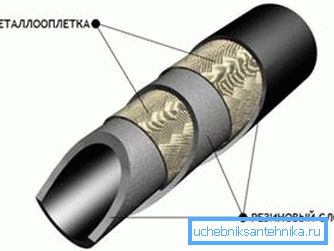

Malgré son apparence, la conception de la DRV est compliquée. Le manchon est constitué d'une couche interne de caoutchouc spécial, dont la résistance est obtenue grâce au châssis motorisé en fils métalliques. Il existe souvent plusieurs cadres de ce type.

Le principal avantage de ces manchons est que le virage est lisse et que la résistance à l'écoulement du fluide est minimale. Les extrémités des tuyaux sont attachées à la canalisation avec des raccords métalliques.

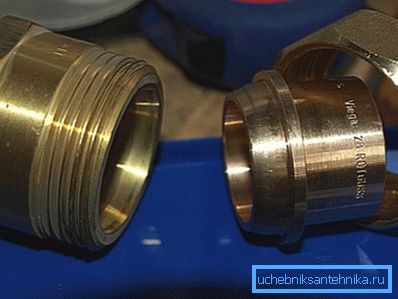

Américain - simplicité et fiabilité

Tous les types de raccords de tuyauterie doivent être fiables et, dans la mesure du possible, permettre le démantèlement de la section de la conduite le plus rapidement possible sans démonter le reste de la conduite. Pour ces paramètres, un Américain hors compétition.

De cette manière, vous aurez besoin de 2 raccords filetés (l'un avec un collier de serrage), d'un joint en caoutchouc et d'un écrou borgne. Un filetage interne devrait se trouver aux extrémités du pipeline.

Le raccord de tuyau américain est exécuté dans l’ordre suivant:

• la partie avec le filetage extérieur est vissée sur le tronçon de conduite avec le filetage intérieur;
• après cela vient le tour de la pièce avec le collier, vous devez y appliquer un scellant et un écrou borgne, après quoi le raccord est également vissé sur le tuyau;
• après cela, il ne reste plus qu'à serrer l'écrou évasé sur le filetage externe du raccord de retour.

Faites attention! Contrairement à la plupart des autres types d'accostage, il n'est pas nécessaire de le démonter entièrement pour démanteler une partie du pipeline. L'ensemble du processus d'assemblage / démontage est effectué avec un seul écrou.

Connexion Tavrovoy

Les raccords de tuyaux en T peuvent être soit à angle droit, soit à angle aigu, il est nécessaire lorsqu'un autre tuyau doit être inséré dans un pipeline existant. Un exemple: une canalisation d'égout reliée de l'appartement à la colonne montante. Vous pouvez fournir un raccordement de deux manières - en utilisant des raccords spéciaux ou en soudant (si les tuyaux sont métalliques).

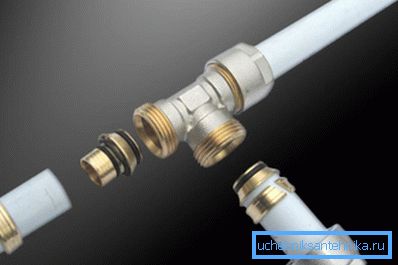

En ce qui concerne les raccords, nous utilisons pour cela des tés et des croix, ces éléments vous permettent de créer un noeud complexe. Une telle connexion avec un tee peut être réalisée par n'importe lequel des procédés décrits. Peut être utilisé raccord à sertir, soudage PP (dans le cas d'un tuyau en polypropylène), connexion à emboîtement (si on parle d'égouts), etc.

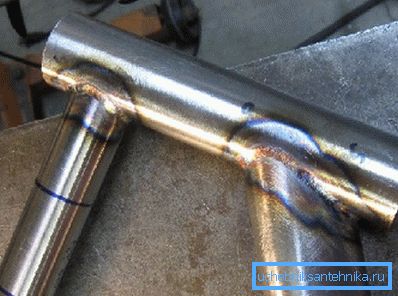

Les tuyaux métalliques insérés utilisant la soudure sont rares et assez difficiles pour un plombier débutant. Le principal problème ici est de marquer correctement la découpe sur le tuyau dans lequel vous devez vous bloquer et sur l'extrémité du pipeline qui va se rejoindre.

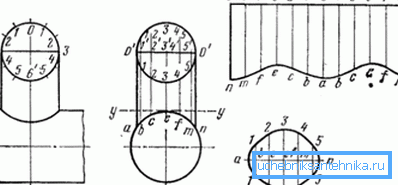

Pour résoudre ce problème, vous pouvez utiliser des modèles spéciaux dans lesquels, en fonction du diamètre, des courbes marquent le contour de la découpe, vous pouvez également utiliser des programmes de marquage spéciaux.

  Faites attention! Si les coupes ne correspondent pas parfaitement, les fissures devront être cuites avec des morceaux de métal, ce qui affectera négativement l'étanchéité. Par conséquent, le balisage doit être ciblé.

Joint de mamelon

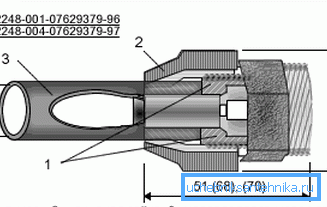

Le raccord de tuyau des tuyaux appartient à la classe des détachables et comprend le raccord proprement dit (un manchon fileté classique et un épaulement restrictif), une bague d’étanchéité et un écrou borgne.

L'ordre d'assemblage de sections du pipeline de cette manière ressemble quelque peu à un Américain:

• Sur le raccord (manchon fileté), vous devez mettre la bague d'étanchéité et l'écrou-raccord;
• ensuite, le raccord est vissé sur le tuyau fileté;
• pour terminer la connexion, il ne reste plus qu'à visser l'écrou-raccord sur le raccord ou l'extrémité d'un autre pipeline.

Cette méthode est souvent utilisée lorsque vous devez intégrer un appareil de mesure dans un système existant. Le raccord est pratique car il n’ya pratiquement aucune restriction quant au diamètre des éléments à assembler: pour assurer l’étanchéité, il suffit de sélectionner simplement le diamètre requis du raccord de starter.

Connexion de coulis

Ce type de connexion peut être considéré comme l'un des plus simples. Le raccordement rainuré des tuyaux appartient à la catégorie des types d’accouplement soudés détachables du pipeline.

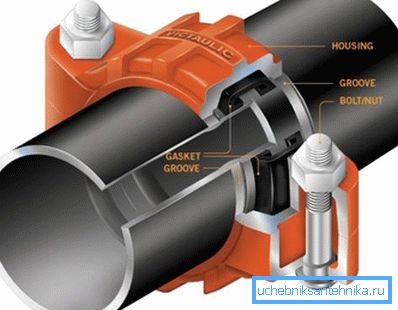

Gruvlok - la pince habituelle qui vous permet de combiner rapidement en un ensemble de 2 tuyaux. La conception de cet élément est assez simple - un boîtier en plastique à l'intérieur duquel se trouvent un joint en caoutchouc et des boulons des deux côtés. Le serrage des boulons crée la pression nécessaire, le manchon en caoutchouc se déforme étroitement contre la surface de la canalisation, assurant ainsi l'étanchéité du joint.

Une connexion de tuyau lâche est la meilleure option du point de vue de la maintenance du pipeline. À tout moment, les boulons peuvent être desserrés, la bride est retirée et la section de tuyau endommagée peut être nettoyée ou remplacée.

La construction de certaines rainures est un peu compliquée et présente une saillie sur toute la circonférence. Il doit y avoir une rainure dans le pipeline à une certaine distance du joint; lors de l’accouplement, la saillie de la rainure pénètre dans cette rainure, ce qui renforce la résistance du joint.

À la fin

Aucun pipeline ne peut être posé sans rencontrer le problème de la jonction de sections individuelles. Vous devrez choisir entre différentes options, chacune ayant ses avantages et ses inconvénients. L'article fournit un bref aperçu des méthodes populaires d'amarrage de pipeline.

Un plombier débutant, à l'aide de ces informations, sera en mesure de déterminer la meilleure option d'installation. La vidéo présentée dans cet article décrit certains types de connexions détachables.
