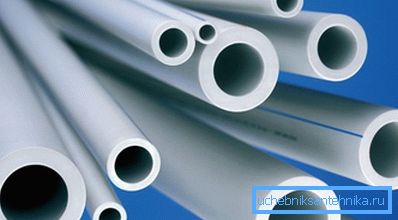

Au fil du temps, progressivement mais sûrement, les systèmes d'approvisionnement en eau et de chauffage en métal sont transférés aux polymères. Il est à noter que les dimensions des tuyaux en polypropylène sont calculées en mm, et non en pouces, comme cela a été fait précédemment (vous pouvez calculer dans n'importe quelle unité, mais la documentation est créée dans le système métrique).
Nous avons mentionné le PPR pour une bonne raison, puisque nous en parlerons, c’est-à-dire des modifications, de l’étiquetage et des dimensions utilisées pour transporter des liquides de différentes températures. Si vous êtes intéressé, des informations plus détaillées sont ci-dessous. Et en outre, vous verrez une vidéo dans cet article qui démontrera clairement notre sujet.

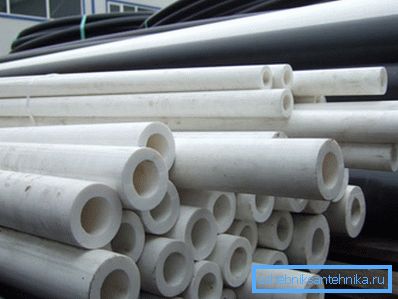

PPR
Marquage des tuyaux en polypropylène
- Les produits les plus populaires de ce type portent la mention PPR, comme le montre la photo ci-dessus, en raison de la très grande résistance à la chaleur. Ces produits sont utilisés pour l'alimentation en eau chaude et froide, ainsi que pour les systèmes de chauffage.. Quoi qu'il en soit, dans tous les cas, les premières lettres de l'abréviation seront PP. Mais vous pouvez rencontrer PPH ou PP-1, ce qui signifie que les produits sont fabriqués en homopolymère (le produit de première génération pour eau froide). Vous pouvez également trouver les symboles de PPB, qui indique la possibilité de demander de l’eau chaude et du chauffage.
- Les symboles PN indiquent la pression nominale en bars. Par exemple, si le PPR est en polypropylène, un tuyau mesure 110 mm et les autres diamètres sont désignés PN20, sa pression de travail est alors de 20 bars, soit 2 MPa ou 20,4 kg / cm.2. Parmi tout le symbolisme dans ce cas, il existe quatre catégories - PN10, PN16, PN20 et PN25. Et les deux premiers sont fabriqués avec un mur uniforme et les deux derniers au centre ou plus proches de la surface ont une couche de renforcement constituée de fibre de verre ou de papier d’aluminium.

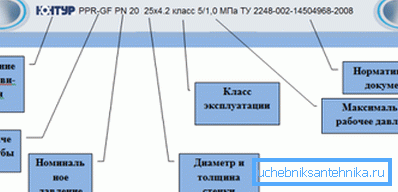

- En plus des données de base, le marquage indique également des auxiliaires, tels que le nom du fabricant, la classe, le diamètre extérieur et l'épaisseur de la paroi, le document normatif de ce produit..
Note Il faut dire que PN10 et PN19 sont fabriqués sans couche de renforcement, ce qui ne sert pas à augmenter la résistance à la pression interne, mais sert de protection contre la déformation du PPR lors du chauffage.
Paramètres géométriques
| Pression nominale | Marquage | Diamètre extérieur (mm) | Epaisseur de paroi (mm) | Diamètre interne (mm) |
| PN10 | 20-1,9 | 20 | 1,9 | 16.2 |
| 25? 2,3 | 25 | 2.3 | 20.4 | |
| 32? 3.0 | 32 | 3.0 | 26,0 | |
| 40? 3,7 | 40 | 3.7 | 32,6 | |
| 50–4,6 | 50 | 4.6 | 40,8 | |
| 63? 5,8 | 63 | 5.8 | 51,4 | |
| 75 × 6,9 | 75 | 6.9 | 61.2 | |
| 90? 8,2 | 90 | 8.2 | 73,6 | |
| 110.10 | 110 | 10 | 90.0 | |
| PN20 | 16? 2,7 | 16 | 1,6 | 10.6 |
| 20? 3.4 | 20 | 3.4 | 13.2 | |
| 25? 4,2 | 25 | 4.2 | 16,6 | |
| 32? 5.4 | 32 | 5.4 | 21.2 | |
| 40? 6,7 | 40 | 6.7 | 26,6 | |
| 50–8,4 | 50 | 8.4 | 33.2 | |
| 63 × 10,5 | 63 | 10.5 | 42,0 | |
| 75 × 12,5 | 75 | 12.5 | 50.0 | |
| 90-15.0 | 90 | 15 | 60,0 | |
| PN25 | D, mm | D1, mm | D2, mm | S, mm |
| 20 | 13.2 | 21.2 | 4.0 | |
| 25 | 16,6 | 26.2 | 4.8 | |
| 32 | 21.2 | 33.2 | 6.0 | |
| 40 | 26,6 | 41,4 | 7.4 | |
| 50 | 33.2 | 52,5 | 9.1 | |
| 63 | 42,0 | 65,9 | 11.3 | |
| 75 | 50.0 | 77,9 | 13.3 |
Tableau des tailles pour tubes en polypropylène PN10, PN20 et PN25
Faites attention au tableau et vous verrez comment les paramètres géométriques changent en fonction de la pression nominale avec la même section externe.
Par exemple, un tuyau en polypropylène de 20 mm, ici:
- PN10 aura un diamètre interne de 16,2 mm, un mur - 1,9 mm;
- PN20 - diamètre intérieur 13,2 mm, paroi - 3,4 mm;
- PN25 - diamètre intérieur 13,2, paroi - 4,0 mm, mais ici la section externe augmente un peu - dans ce cas, elle s’avère être de 21,2 mm.
De même, les proportions géométriques des autres sections changent, par exemple les tuyaux en polypropylène de 32 mm:
- PN10 aura un diamètre intérieur de 26,0 mm, une paroi de 3,0 mm;
- PN20 - diamètre interne de 21,2 mm, paroi - 5,4 mm;
- PN25 diamètre interne de 21,2 mm, paroi - 6,0 mm.
Et encore une fois, PN25 sera légèrement plus épais que la section conditionnelle - ce ne sera déjà pas 32 mm, mais 33,2 mm.
Note Compte tenu du fait que la couche de renforcement en feuille d'aluminium ne se trouve pas au centre du mur, mais plus près de la surface, et que la section PN25 dépasse légèrement la section conditionnelle, avant de souder les produits avec l'accouplement, les instructions exigent le nettoyage du point de soudure de la couche PPR supérieure et de la feuille. Effectuer une telle procédure avec un couteau sera extrêmement difficile, utilisez donc un rasoir spécial d'un certain diamètre.
| Section (mm) | Profondeur de soudure (mm) | Temps de chauffage | Temps de refroidissement |
| 20 | De 14 à 17 ans | 5-6 | 2-3 |
| 25 | 15 à 19 | 6-7 | 3-4 |
| 32 | 16 à 22 | 8-9 | 4-5 |
| 40 | Du 18 au 24 | 12-13 | 5-6 |
| 50 | Du 20 au 27 | 18-19 | 6-7 |
| 63 | 24 à 30 | 24-25 | 7-8 |
| 75 | 26 à 32 | 30-31 | 8-9 |
| 90 | 29 à 35 | 40-41 | 9-10 |
La profondeur et le temps de soudure, en fonction de la taille
Comme vous le savez bien, lors de l’installation de polypropylène PPR - un tuyau de 50 mm, 32 mm ou avec d’autres paramètres, est sujet à soudure pour être raccordé via des raccords. Mais une certaine section du produit implique une certaine profondeur d'atterrissage à sa fin dans le raccord.
De plus, le temps de rétention des pièces pendant le soudage et après le gel dépend de la section. Vous pouvez déterminer la profondeur de l'ajustement du produit dans le raccord et son temps de maintien à l'aide du tableau supérieur.

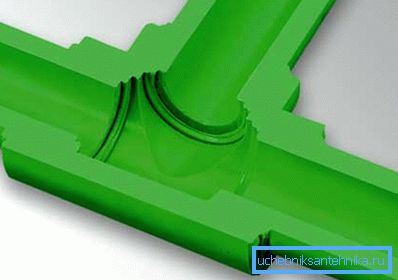

Les paramètres de soudage sont extrêmement importants pour chaque taille, car si PPR est en polypropylène - un tuyau de 16 mm de diamètre intérieur nominal est poussé dans le raccord plus que prévu, puis, en raison de l’aplatissement des parois, la perméabilité sera réduite ou le passage bloqué. Si cela se produit dans un tee ou un chetverike, la fin bloquera simplement la sortie perpendiculaire, ce qui menace également de diminuer la perméabilité ou la congestion.
Application
En plus de notre utilisation habituelle des tuyaux en polypropylène pour les systèmes d'alimentation en eau et de chauffage, qui sont souvent utilisés par de nombreux artisans maison, ils sont également utilisés pour les systèmes d'égouts extérieurs et la ventilation des locaux.

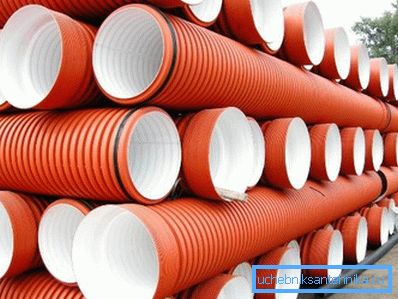

Par exemple, pour les égouts, utilisez du PPR avec un diamètre compris entre 40 et 110 mm et une longueur typique de 5 m. L'accouplement est effectué ici à l'aide de raccords avec des joints en caoutchouc, et le produit lui-même peut être à paroi lisse ou ondulée.

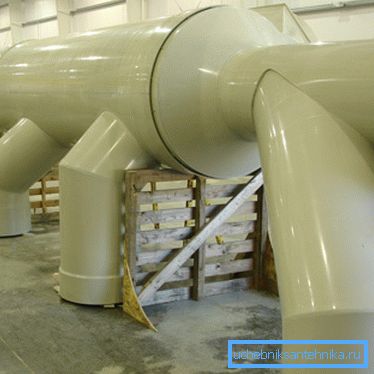

Pour les conduits de ventilation, comme sur la photo du haut, ils utilisent les mêmes diamètres que pour les eaux usées externes, mais dans ce cas seulement, la configuration de la section peut être non seulement circulaire, mais également ovale, carrée ou rectangulaire. La principale exigence pour les conduits de ventilation n'est pas une résistance accrue et une faible capacité de transfert de chaleur, mais un faible poids.
Conclusion
Lors du choix des tuyaux en polypropylène, vous ne paierez certainement pas la dernière attention au coût du matériau. Dans ce cas, vous devez garder à l'esprit que le prix ne dépend pas seulement de la taille et de la pression nominale des murs, mais également de la marque. Les fabricants de marques vendent toujours leurs produits plus chers, même si leur qualité peut ne pas être inférieure (et même dépasser) à des fabricants novices complètement inconnus.
