Nous installons des tuyaux de propylène: principes de

Au début du XXIe siècle, grâce à un certain nombre d'avantages techniques et technologiques, les tuyaux en propylène pour le chauffage, ainsi que l'alimentation en eau froide et chaude, sont devenus très populaires. L’industrie produit plusieurs types de matériaux de ce type, qui diffèrent principalement par leur capacité à résister de manière constante à une température de l’eau ou à une autre.

Ci-dessous, nous allons comprendre ces différences, apprendre les règles de montage et voir également une démonstration thématique de la vidéo dans cet article.

Plomberie et chauffage en polypropylène

Note Il est à noter que les tuyaux de propylène sont en polypropylène et sont souvent mentionnés dans la documentation au moyen de l’abréviation russe PP ou English PPR.

Variétés de matériel

Brèves caractéristiques techniques des tuyaux de propylène

• Tout d'abord, il convient de rappeler que les tuyaux en propylène peuvent être de sections différentes, allant de 20 mm à 125 mm - cette valeur, respectivement, affecte le diamètre intérieur, de sorte qu'ils peuvent toujours être sélectionnés en fonction de la nécessité de perméabilité. De plus, comme le montre le tableau ci-dessus, les produits sont répartis en fonction du régime de température. Le principal facteur limitant n’est donc pas tant l’épaisseur des parois que la couche de renforcement en feuille d’aluminium ou en fibre de verre.

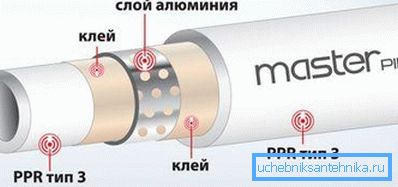

• Le mur de propylène peut être solide, mais peut être renforcé, seule la deuxième option peut être réalisée de différentes manières.. C'est-à-dire que la feuille peut être au milieu de la couche, comme c'est habituellement le cas avec le RN20, mais elle peut aussi être plus proche de la surface, comme c'est le cas avec le RN. Dans ce cas, la différence est non seulement la température et la pression possibles, mais aussi le prix de détail du produit - RN25 toujours vaut plus.

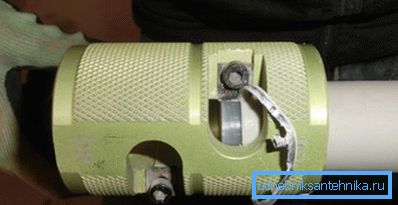

• En règle générale, RN25 est un peu plus épais que RN10, RN16 et RN20 et lorsque l'extrémité du PPR entre dans la buse chaude d'un fer à souder électrique, la couche de feuille d'aluminium est exposée - son diamètre coïncide avec le diamètre interne de la buse.. Toutefois, lors de l’accostage, les instructions exigent que l’adhésion soit réalisée avec des matériaux homogènes, c’est-à-dire avec du PP. Par conséquent, la feuille doit être nettoyée et difficile à réaliser avec un couteau. Pour un tel dénudage de tuyau, un rasoir spécial du diamètre requis est utilisé, qui élimine à la fois la couche supérieure de polypropylène et la feuille d’aluminium, après quoi vous pouvez commencer à souder.

Soudure de polypropylène

Note De manière générale, vous décidez vous-même de ce qu'il faut utiliser pour le système d'alimentation en eau - tuyaux en propylène ou en métal-plastique - leurs caractéristiques techniques sont à peu près les mêmes. Néanmoins, le métal-plastique a un point faible important: il s’agit de raccords métalliques pour tuyaux qui, comme tout métal, ont une ressource opérationnelle beaucoup plus réduite que n’importe lequel des polymères.

Tout d’abord, vous avez besoin d’un fer à souder pour le travail, et si vous faites la plomberie ou le chauffage de vos propres mains dans votre appartement (maison), la puissance de l’outil importe peu pour vous - même le dispositif le plus faible chauffe jusqu’à 300? C et vous n'aurez besoin que de 270 -280? C.

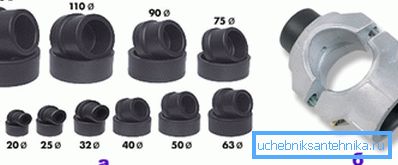

Il existe trois types de fers à souder - xiphoïde, comme sur la photographie supérieure, molotochiiforme et spirale - pour les deux premiers types, des buses à paire sont utilisées et pour la tige - non appariées, mais cela n’affecte en rien la technologie du procédé de soudage.

Les pointes de soudage PPR sont fabriquées en alliage d'aluminium (si l'or et l'argent ne sont pas pris en compte, AL peut être appelé le métal le plus thermoconducteur sur Terre), mais ils peuvent également être revêtus de téflon. Avec un tel revêtement, les tuyaux et les raccords en propylène ne collent pas au métal chaud, le processus de soudage est donc plus facile et le nombre d'odeurs désagréables est considérablement réduit.

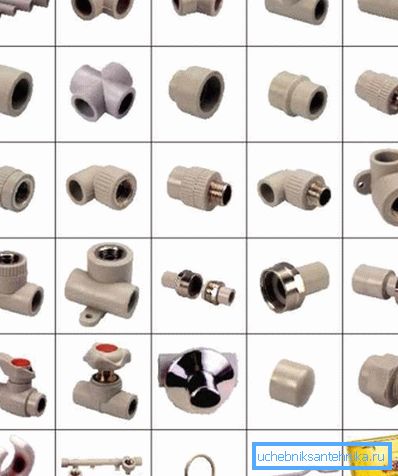

L'accouplement s'effectue à l'aide de raccords, qui sont des raccords, des angles de 32, 45? et 90?, tés, réductions, contours (tubes en forme d'arc court pour compenser les intersections), réductions et bouchons.

Il existe également des raccords filetés (pour le passage au métal) et des vannes à boisseau sphérique en PP, beaucoup plus rentables que le laiton et, de plus, très minces, car la durée de vie du polypropylène ne se comparant pas à celle du métal, elle est de plusieurs ordres de grandeur.

Tableau des paramètres de soudage en polypropylène

Pour que les tuyaux de propylène soient reliés entre eux de manière fiable, il est très important de respecter les paramètres indiqués dans le tableau ci-dessus lors du brasage. Par exemple, pour la section transversale la plus courante de 20 mm, le tuyau doit être ajusté dans le raccord entre 14 et 17 mm, maintenez-le pendant 5 à 6 secondes dans une buse chaude et après 2-3 minutes pour l'amarrage.

Si l'extrémité s'enfonce plus profondément dans le raccord, elle s'aplatira, ce qui non seulement réduira la perméabilité, mais créera également un embouteillage sourd, c'est-à-dire ramènera le pipeline entier dans le désordre (sur la photo du bas, le fragment n ° 4 montre une section de la soudure correcte).

Pour souder les tuyaux de propylène, vous devez chauffer le fer à souder en réglant la température du thermostat à 280 ° C (en supposant que la température ambiante ne soit pas inférieure à la température ambiante) et en insérant le tuyau et le raccord dans la buse chaude. Lorsque la fin a atteint la profondeur souhaitée, maintenez le PPR dans la buse chaude pendant le temps spécifié dans le tableau et relâchez-le brusquement. Ensuite, connectez les deux fragments et maintenez à nouveau le temps imparti.

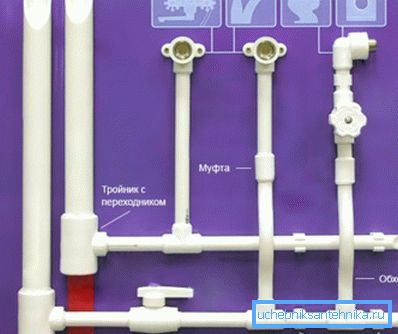

Pour faciliter l’installation, le câblage est mieux réalisé en blocs. Par exemple, vous collectez la zone dans l’eau froide, de la chaudière à, y plongeant immédiatement dans les toilettes, le compteur d’eau, la machine à laver et le lavabo. Cette option est beaucoup plus facile que de souder la piste d’un fragment à un mur.

Conclusion

Avant de souder, vous devez faire attention aux tuyaux et raccords en propylène qui sont secs et dégraissés - si nécessaire, essuyez-les. Toutes les fixations sont fixées sur des supports métalliques ou des clips en plastique, mais vous pouvez également noyer les tuyaux dans les rainures préfabriquées, puis sur du plâtre.
